Ref: EWTGURT380

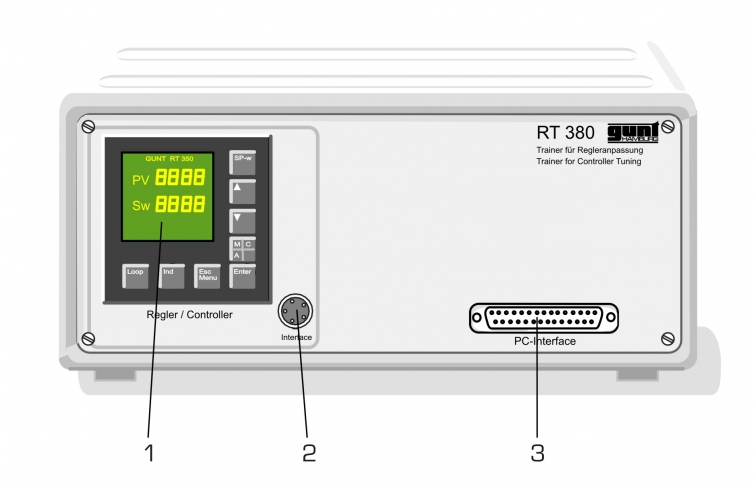

RT 380 Optimisation de boucles de régulation (Réf. 080.38000)
Le thème de cet appareil dessai est linteraction du régulateur et du système réglé.
Lobjectif est ici que la boucle de régulation fermée, constituée du régulateur et du système réglé, montre le comportement optimal désiré.
Grâce à lutilisation dun logiciel de simulation, on peut sexercer intensivement et sans danger au réglage des paramètres de régulateur, très important dans la pratique.
Des notions telles que boucle de régulation ouverte ou fermée, stabilité, réponse à un échelon, la réponse aux perturbations et le comportement de pilotage sont mises ici en évidence de manière intuitive.

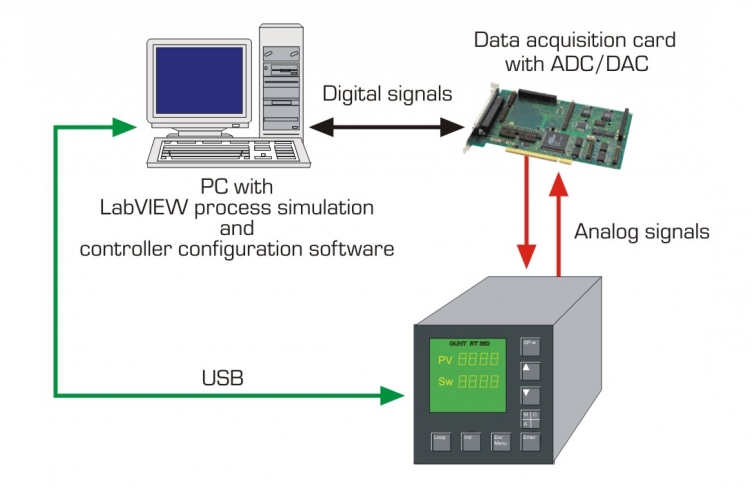

La particularité de cet appareil dessai est quil nutilise pas de modèles réels de systèmes réglés, mais que le système réglé est simulé sur le PC à laide dun logiciel de simulation développé par GUNT.
Ce principe est largement répandu dans lindustrie pour le développement de produits et connu sous le nom de Hardware in Loop (HIL).
Tous les types importants de systèmes réglés peuvent être sélectionnés dans le logiciel.
Les paramètres du système réglé sont réglables dans des limites étendues, de sorte quà la différence des systèmes réels, les situations limites peuvent être testées également.

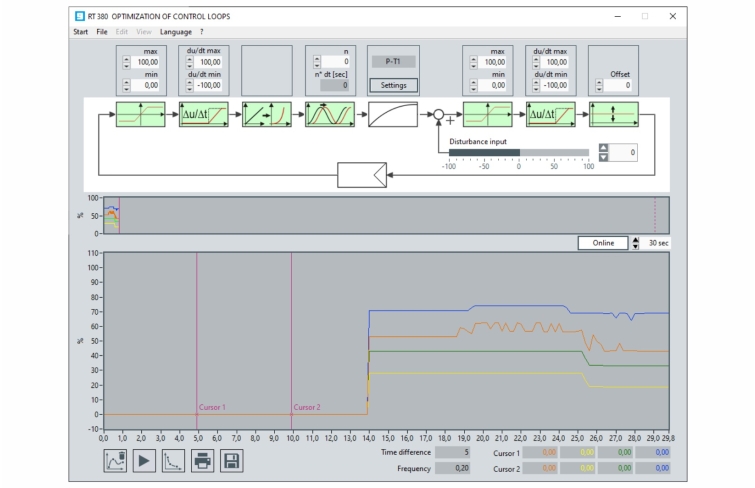

Le comportement dans le temps peut être enregistré dans le logiciel et évalué. La liaison entre le régulateur et le PC se fait via une interface USB.
Le régulateur utilisé peut être paramétré de manière simple et confortable via une interface depuis le PC à laide du logiciel de configuration fourni.
Lobjectif est ici que la boucle de régulation fermée, constituée du régulateur et du système réglé, montre le comportement optimal désiré.
Grâce à lutilisation dun logiciel de simulation, on peut sexercer intensivement et sans danger au réglage des paramètres de régulateur, très important dans la pratique.
Des notions telles que boucle de régulation ouverte ou fermée, stabilité, réponse à un échelon, la réponse aux perturbations et le comportement de pilotage sont mises ici en évidence de manière intuitive.
La particularité de cet appareil dessai est quil nutilise pas de modèles réels de systèmes réglés, mais que le système réglé est simulé sur le PC à laide dun logiciel de simulation développé par GUNT.
Ce principe est largement répandu dans lindustrie pour le développement de produits et connu sous le nom de Hardware in Loop (HIL).
Tous les types importants de systèmes réglés peuvent être sélectionnés dans le logiciel.
Les paramètres du système réglé sont réglables dans des limites étendues, de sorte quà la différence des systèmes réels, les situations limites peuvent être testées également.
Le comportement dans le temps peut être enregistré dans le logiciel et évalué. La liaison entre le régulateur et le PC se fait via une interface USB.
Le régulateur utilisé peut être paramétré de manière simple et confortable via une interface depuis le PC à laide du logiciel de configuration fourni.
Contenu didactique / Essais
- élaboration de relations fondamentales de la technique de régulation
boucle de régulation constituée du régulateur et du système réglé
différence entre boucle de régulation ouverte et fermée
- adaptation du régulateur à différents systèmes réglés
détermination des paramètres du système réglé
choix des paramètres optimaux de régulateur
application des règles usuelles dajustage
étude du comportement de pilotage et la réponse aux perturbations
étude de la stabilité de la boucle de régulation fermée
Les grandes lignes
- comportement dune boucle de régulation fermée
- sélection des paramètres de régulateur optimaux
- règles dajustage telles que Ziegler-Nichols
- stabilité et réponse transitoire
- simulation de systèmes réglés par logiciel
Les caractéristiques techniques:
Régulateur
- configurable en régulateur P, PI ou PID
- Kp: 0…999,9%
- Tv: 0…1200s
- Tn: 0…3600s
Grandeurs de processus comme signaux analogiques
- 0…10V

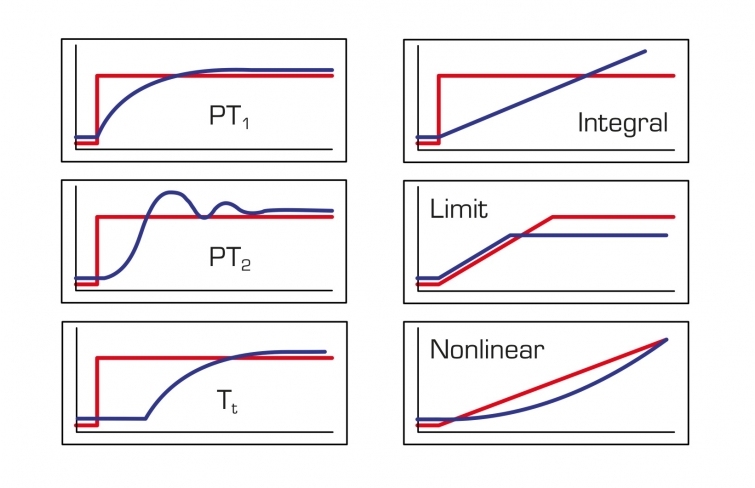

Modèle de simulation de système réglé avec comportement P, I, PT1, PT2,
Tt, non-linéarité et limitation
230V, 50Hz, 1 phase
- élaboration de relations fondamentales de la technique de régulation
boucle de régulation constituée du régulateur et du système réglé
différence entre boucle de régulation ouverte et fermée
- adaptation du régulateur à différents systèmes réglés
détermination des paramètres du système réglé
choix des paramètres optimaux de régulateur
application des règles usuelles dajustage
étude du comportement de pilotage et la réponse aux perturbations
étude de la stabilité de la boucle de régulation fermée
Les grandes lignes
- comportement dune boucle de régulation fermée
- sélection des paramètres de régulateur optimaux
- règles dajustage telles que Ziegler-Nichols
- stabilité et réponse transitoire
- simulation de systèmes réglés par logiciel
Les caractéristiques techniques:
Régulateur
- configurable en régulateur P, PI ou PID
- Kp: 0…999,9%
- Tv: 0…1200s
- Tn: 0…3600s
Grandeurs de processus comme signaux analogiques
- 0…10V
Modèle de simulation de système réglé avec comportement P, I, PT1, PT2,
Tt, non-linéarité et limitation
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 370x330x150mm
Poids: env. 5kg
Nécessaire pour le fonctionnement
PC avec Windows
Liste de livraison
1 appareil dessai
1 logiciel de simulation GUNT pour systèmes réglés
1 logiciel de configuration pour le régulateur
1 jeu de câbles
1 documentation didactique
Lxlxh: 370x330x150mm
Poids: env. 5kg
Nécessaire pour le fonctionnement
PC avec Windows
Liste de livraison
1 appareil dessai
1 logiciel de simulation GUNT pour systèmes réglés
1 logiciel de configuration pour le régulateur
1 jeu de câbles
1 documentation didactique
Techniques > Maintenance - Productique > Régulation > Régulateurs
Techniques > Génie des Procédés > Principes de base du génie des procédés > Régulateurs, systèmes réglés, mise en réseau
Poids: 5 Kg Delai de livraison estimé : 16 semaines
