Ref: EWTGUIA130

IA 130 Module API, E/S sur douille 4mm, simulateur par interrupteurs et voyants (Réf. 058.13000)

pour parties opératives IA 210 ou RT 800

Le module IA 130 permet la ré alisation de travaux pratiques fondamentaux avec un API (automate programmable industriel).

Un API est sur le principe un ordinateur adapté aux exigences de l'industrie.

Ses possibilité s d'entré e et de sortie ne sont pas conç ues pour l'ê tre humain, mais pour la commande de machines.

L'interaction entre la machine et l'opé rateur se fait uniquement par le biais de fins de course, de boutons-poussoirs ou de cellules photoé lectriques.

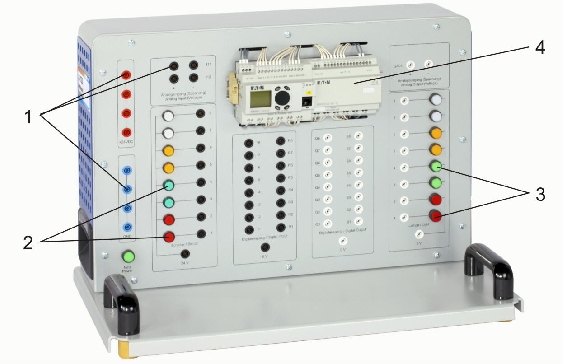

La plaque frontale du module compact est agencé e tel un champ de prises de laboratoire par l'intermé diaire duquel les entré es et les sorties de l'API sont relié es par des câ bles de laboratoire à des commutateurs et des afficheurs.

Il est né cessaire, en vue de l'é criture des programmes, de raccorder un PC via une interface RS232.

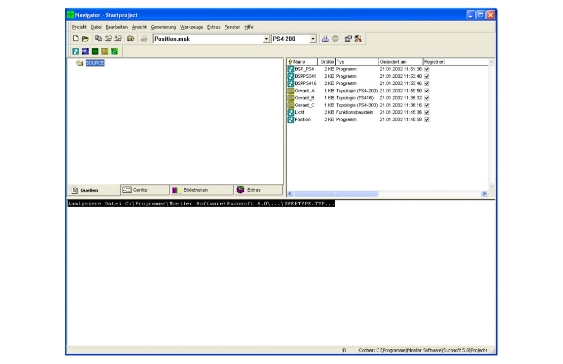

Le logiciel de programmation de l'API est conforme à la norme internationale IEC 61131-3 et permet la programmation dans les langages suivants:

- liste d'instruction (IL/Instruction List),

- sché ma à contacts (LD/Ladder Diagram),

- litté ral structuré (ST/Structured Text)

- et blocs fonctionnels (FBD/Function Block Diagram).

Le langage à contacts (sché ma à contacts) repose sur une repré sentation graphique avec contacts, bobines et blocs fonctionnels conformé ment aux sché mas é lectriques.

Le langage FBD est basé sur la repré sentation graphique de blocs fonctionnels interconnecté s en analogie aux sché mas logiques.

La liste d'instructions est un langage de type assembleur avec un petit jeu d'instructions normalisé , indé pendant du maté riel.

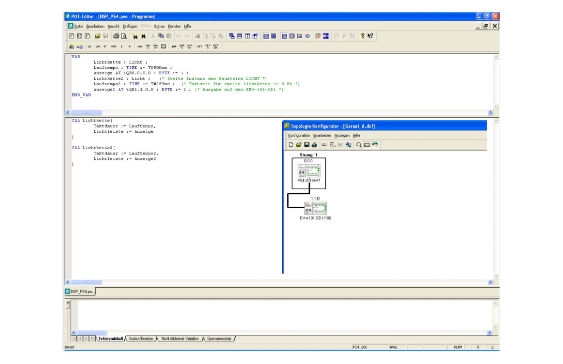

Le langage litté ral structuré est similaire au langage PASCAL avec expressions mathé matiques, affectations, appels de fonction, ité rations, sé lection de conditions et extensions spé cifiques API.

Un exemple de programme est compris dans le maté riel livré .

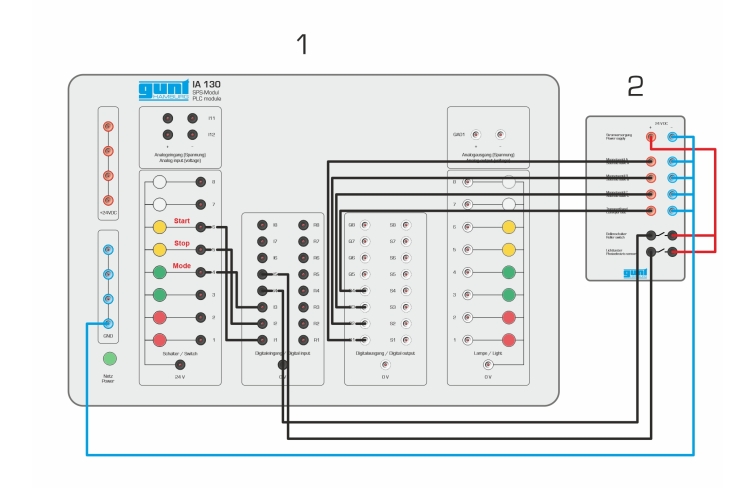

Le module IA 130 peut ê tre utilisé comme é lé ment de commande en combinaison avec des applications é lectrotechniques, pneumatiques ou hydrauliques, comme par ex. avec le dispositif de manipulation IA 210 ou le processus de mé lange RT 800.

La documentation didactique bien structuré e expose les principes de base et guide l´é tudiant dans la ré alisation des essais.



Contenu didactique / Essais


- connaissance d´ un API

- principes de base né cessaires tels que

- algè bre boolé enne

- é tablissement de listes d'instructions

- sché mas de fonctions logiques et sché mas

-- synoptiques

- exercices de:

- programmation

- circuits "ET" ou "OU"

- relais logique

- entré e et sortie

- ré alisation de sé quences de programmes

à l'aide de connexions en inté grant

- horloges programmables, compteurs

- circuits en cascade

- relais de contrô le de niveau supé rieur etc.

- recherche de pannes



Les grandes lignes

- Module API autonome pour la ré alisation de travaux

pratiques fondamentaux

- Utilisation possible dans le cas d´ applications

complexes

- Logiciel de programmation suivant IEC 61131-3



Les caracté ristiques techniques

API

- connexions

- 16 entré es numé riques

- 16 sorties numé riques

- 2 entré es analogiques

- 1 sortie analogique

- type de mé moire: mé moire tampon API pour



32ko RAM et horloge

- tension assigné e: 24VCC



Logiciel

- interfaces graphiques utilisateurs

- langages de programmation selon IEC/EN 61131-3:

- liste d'instructions (IL)

- sché ma à contacts (LD)

- blocs fonctionnels (FBD)

- litté ral structuré (ST)

- plusieurs langues de dialogue (allemand, anglais,



franç ais, espagnol)

- configurateur de topologie graphique

- systè me requis: Windows Vista ou Windows 7



Informations logistiques
Dimensions et poids

Lxlxh: 620x350x450mm

Poids: env. 15kg



Necessaire au fonctionnement

230V, 50/60Hz



Liste de livraison

1 module API

1 logiciel API avec câ ble de programmation

1 jeu de câ bles de laboratoire

1 documentation didactique



Poids: 15 Kg
Delai de livraison estimé : 16 semaines
