Ref: EWTGUIA210
IA 210 Partie opérative pour API, transport et détection de pièces (Réf. 058.21000)
Principes des techniques d'automatisation: transport et triage des pièces
Riched20 10.0.19041\viewkind4\uc1

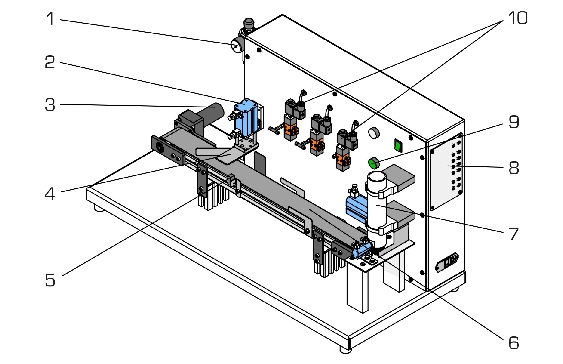

d\fs16\lang1036 Le dispositif IA 210 est un appareil didactique et d'expérimentation compact pour la commande d'un processus de manipulation de matériel à l'aide d'un API.
Il est possible de simuler deux processus: un processus d'estampage ou un contrôle de pièces sous la forme d'un tri.
Tous les composants sont agencés de façon structurée.

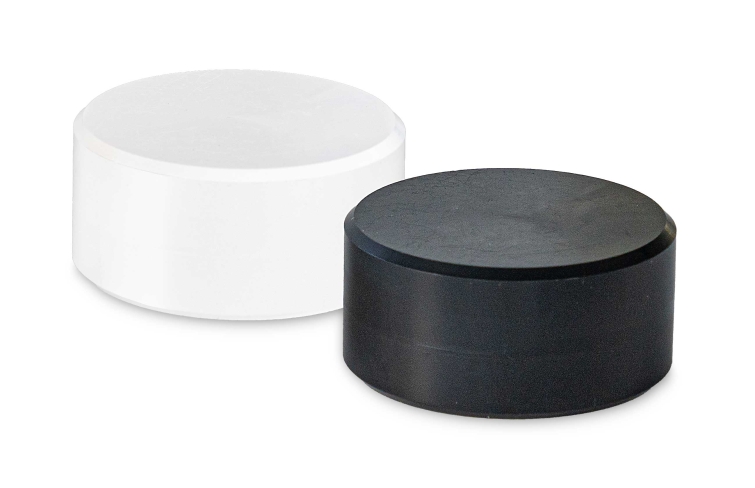

Des pièces cylindriques noires et blanches sont transportées hors d'un réservoir de stockage sur une bande transporteuse.
Sur la bande se trouve un détecteur lumineux à réflexion qui différencie les pièces claires et sombres et dirige les pièces blanches vers le processus préalablement sélectionné (estampage ou tri).
Les pièces noires sont toujours transportées jusqu'à l'extrémité de la bande et tombent dans un récipient de collecte.

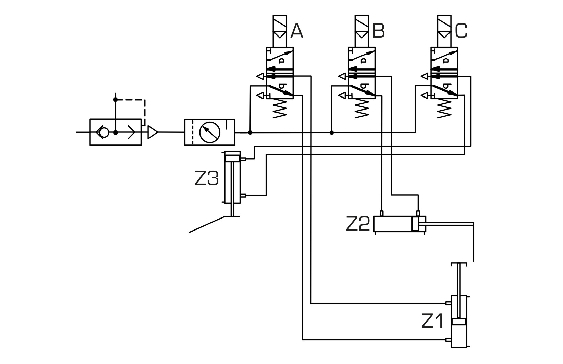

Trois électrovannes 5/2 voies, trois vérins à double effet différents et un palpeur à galet pneumatique peuvent être commandés par l'API de façon à exécuter les travaux respectivement nécessaires: libérer la pièce du réservoir de stockage, avancer la pièce sur la bande transporteuse, trier ou estamper la pièce.
Pour l'estampage, la pièce est amenée dans une position définie.
Le cylindre de travail peut passer en quelques manipulations de la fonction de tri à la fonction d'estampage.

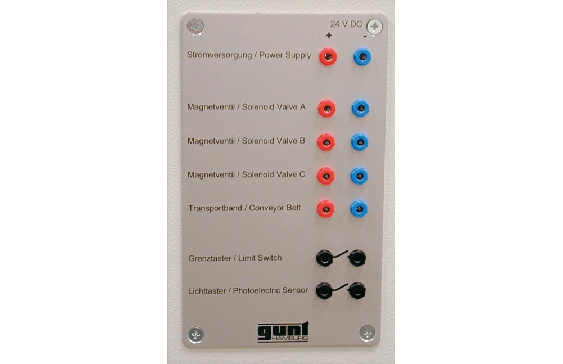

L'appareil est conçu pour un fonctionnement en liaison avec un module API.

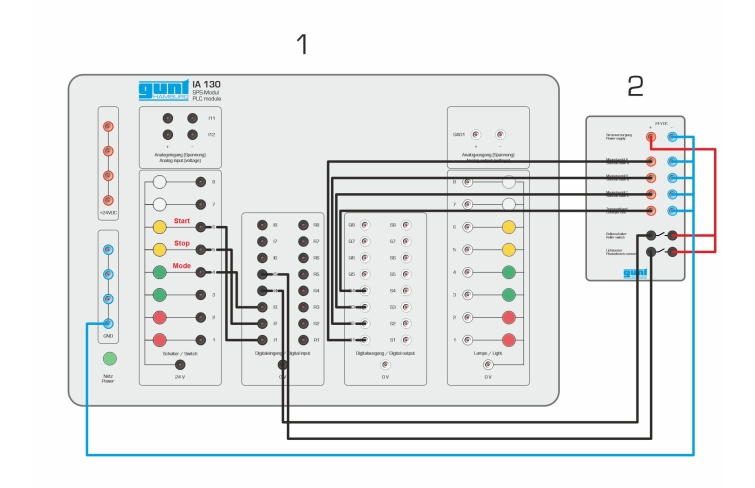

L'utilisation du module API IA 130 est recommandée.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
d\fs16\lang1036 Le dispositif IA 210 est un appareil didactique et d'expérimentation compact pour la commande d'un processus de manipulation de matériel à l'aide d'un API.
Il est possible de simuler deux processus: un processus d'estampage ou un contrôle de pièces sous la forme d'un tri.
Tous les composants sont agencés de façon structurée.
Des pièces cylindriques noires et blanches sont transportées hors d'un réservoir de stockage sur une bande transporteuse.
Sur la bande se trouve un détecteur lumineux à réflexion qui différencie les pièces claires et sombres et dirige les pièces blanches vers le processus préalablement sélectionné (estampage ou tri).
Les pièces noires sont toujours transportées jusqu'à l'extrémité de la bande et tombent dans un récipient de collecte.
Trois électrovannes 5/2 voies, trois vérins à double effet différents et un palpeur à galet pneumatique peuvent être commandés par l'API de façon à exécuter les travaux respectivement nécessaires: libérer la pièce du réservoir de stockage, avancer la pièce sur la bande transporteuse, trier ou estamper la pièce.
Pour l'estampage, la pièce est amenée dans une position définie.
Le cylindre de travail peut passer en quelques manipulations de la fonction de tri à la fonction d'estampage.
L'appareil est conçu pour un fonctionnement en liaison avec un module API.
L'utilisation du module API IA 130 est recommandée.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- connaissance et analyse d´ un processus automatisé de manipulation de matériel
-- compréhension et analyse des fonctions
-- mécaniques, pneumatiques et électriques
-- familiarisation avec la symbolique, les notions et
-- la représentation de schémas fonctionnels
-- pneumatiques et électriques
-- connaissance des composants de la technique
-- d'automatisation: vérins, électrovannes,
-- détecteurs lumineux
- initiation à l´ utilisation d'un API
-- méthodes fondamentales d'élaboration d'un
-- programme
-- adaptation d´ un programme au processus de manipulation donnée
- simulation d'un processus d'estampage
-- la bande transporteuse est arrêtée uniquement
-- pour l'estampage
-- la bande transporteuse s'arrête également dès que la pièce tombe de l'extrémité de la bande
- simulation d´ un contrôle de pièces
-- les pièces claires sont triées, les pièces sombres
-- atteignent l'extrémité de la bande
Les grandes lignes
- Système sur les principes de base de la technique d'automatisation
- Dispositif de manipulation didactique
- Simulation d'un processus d'estampage
- Simulation d'un contrôle de pièces
- connaissance et analyse d´ un processus automatisé de manipulation de matériel
-- compréhension et analyse des fonctions
-- mécaniques, pneumatiques et électriques
-- familiarisation avec la symbolique, les notions et
-- la représentation de schémas fonctionnels
-- pneumatiques et électriques
-- connaissance des composants de la technique
-- d'automatisation: vérins, électrovannes,
-- détecteurs lumineux
- initiation à l´ utilisation d'un API
-- méthodes fondamentales d'élaboration d'un
-- programme
-- adaptation d´ un programme au processus de manipulation donnée
- simulation d'un processus d'estampage
-- la bande transporteuse est arrêtée uniquement
-- pour l'estampage
-- la bande transporteuse s'arrête également dès que la pièce tombe de l'extrémité de la bande
- simulation d´ un contrôle de pièces
-- les pièces claires sont triées, les pièces sombres
-- atteignent l'extrémité de la bande
Les grandes lignes
- Système sur les principes de base de la technique d'automatisation
- Dispositif de manipulation didactique
- Simulation d'un processus d'estampage
- Simulation d'un contrôle de pièces
Caractéristiques techniques
3 vannes 5/2 à commande électrique
- rappel par ressort
- avec vanne pilote
Détecteur lumineux à réflexion
- pnp, commutation claire
- 5...150mm
Moteur à courant continu
- étages de transmission: 1
- rapport de réduction: 142,5:1
- couple nominal: 5,92Nm
- vitesse de rotation nominale: 22min ^-1^
Bande transporteuse en tissage polyester
Pièces, Dxh: 40x20mm
3 vannes 5/2 à commande électrique
- rappel par ressort
- avec vanne pilote
Détecteur lumineux à réflexion
- pnp, commutation claire
- 5...150mm
Moteur à courant continu
- étages de transmission: 1
- rapport de réduction: 142,5:1
- couple nominal: 5,92Nm
- vitesse de rotation nominale: 22min ^-1^
Bande transporteuse en tissage polyester
Pièces, Dxh: 40x20mm
Informations logistiques
Dimensions et poids
Lxlxh: 1000x450x580mm
Poids: env. 46kg
Necessaire au fonctionnement
230V, 50/60Hz
Alimentation en air comprimé: max. 6bar, 3bar recommandés
Liste de livraison
1 montage expérimental complet
15 pièces, 1 jeu de câbles de laboratoire
2 récipients de collecte
1 documentation didactique
Lxlxh: 1000x450x580mm
Poids: env. 46kg
Necessaire au fonctionnement
230V, 50/60Hz
Alimentation en air comprimé: max. 6bar, 3bar recommandés
Liste de livraison
1 montage expérimental complet
15 pièces, 1 jeu de câbles de laboratoire
2 récipients de collecte
1 documentation didactique
