Ref: EWTGURT350
RT 350 Commande et fonctionnement d'un régulateur industriel moderne (Réf. 080.35000)
Simulation de systèmes réglés

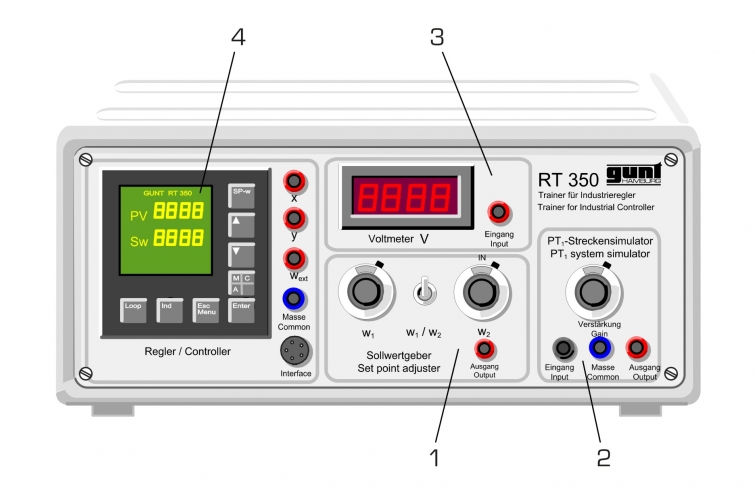

Cet appareil dessai traite de la commande et du fonctionnement dun régulateur industriel moderne.
Le régulateur a des entrées et sorties librement accessibles.
Un générateur de signaux permet de générer des niveaux dentrée et des signaux carrés définis.
Un voltmètre numérique mesure les signaux dentrée et de sortie.
Un système réglé simple est simulé par un segment PT de façon à pouvoir étudier également le comportement et la stabilité dune boucle de régulation fermée.
Afin de pouvoir utiliser un traceur xy ou un enregistreur à tracé continu pour les tracés, tous les signaux sont accessibles à laide de connecteurs de laboratoire.
Ce régulateur permet également de piloter des modèles de systèmes réglés externes.

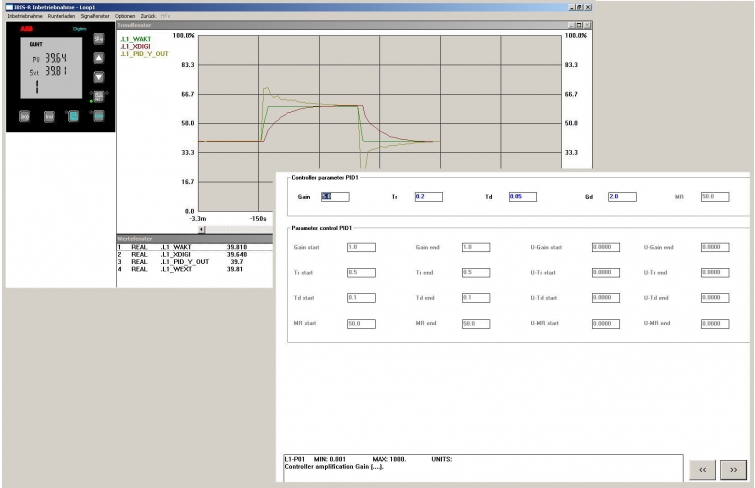

En plus dune configuration et dun paramétrage manuel par touche, le régulateur peut être configuré à partir dun PC via USB et un logiciel de configuration fourni.
Le régulateur a des entrées et sorties librement accessibles.
Un générateur de signaux permet de générer des niveaux dentrée et des signaux carrés définis.
Un voltmètre numérique mesure les signaux dentrée et de sortie.
Un système réglé simple est simulé par un segment PT de façon à pouvoir étudier également le comportement et la stabilité dune boucle de régulation fermée.
Afin de pouvoir utiliser un traceur xy ou un enregistreur à tracé continu pour les tracés, tous les signaux sont accessibles à laide de connecteurs de laboratoire.
Ce régulateur permet également de piloter des modèles de systèmes réglés externes.
En plus dune configuration et dun paramétrage manuel par touche, le régulateur peut être configuré à partir dun PC via USB et un logiciel de configuration fourni.
Contenu didactique / Essais
- conception de base dun régulateur industriel
niveaux de commande
niveaux de paramétrage
niveaux de configuration
- élaboration des relations fondamentales de la technique de régulation
fonction de transfert statique et dynamique
réponse à un échelon
échelon de grandeur de référence
boucle de régulation fermée
ajustage des paramètres de régulateur
ajustage des canaux dentrée et de sortie
mise à léchelle des affichages
utilisation des outils de configuration sur PC
Les grandes lignes
initiation au régulateur industriel
régulateur numérique dont les paramètres peuvent être choisis librement
simulation de systèmes réglés
logiciel de configuration
Les caractéristiques techniques:

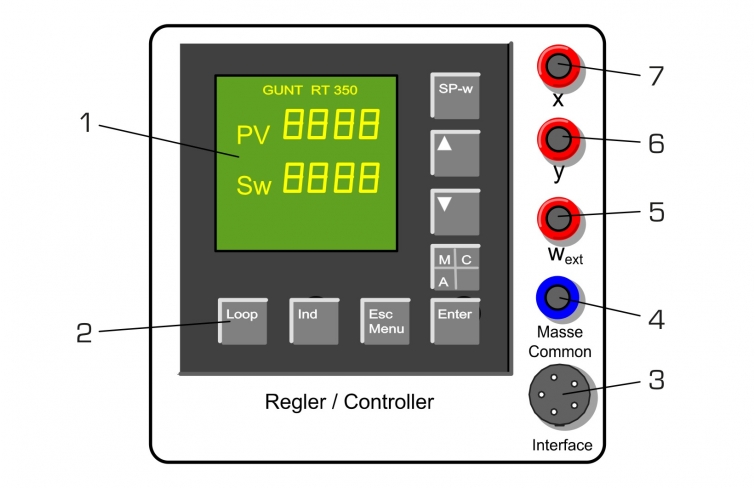

Régulateur
- configurable en régulateur P, PI ou PID
- Kp: 0…999,9%
- Tv : 0…1200s
- Tn: 0…3600s
- 2 entrées, 1 sortie
Voltmètre
- plage de mesure: 0…20V
- résolution: 10mV
Générateur de grandeurs de référence
- 2 tensions sélectionnables
- tension de sortie: 0…10V
Simulateur de systèmes réglés
- type de système réglé: PT1
- constante de temps: 20s
- amplification du système réglé: 1…10
- grandeurs de processus comme signaux analogiques: 0…10V
Raccordement dappareils denregistrement externes (p. ex. oscilloscope, enregistreur) possible via connecteurs de laboratoire
230V, 50Hz, 1 phase
- conception de base dun régulateur industriel
niveaux de commande
niveaux de paramétrage
niveaux de configuration
- élaboration des relations fondamentales de la technique de régulation
fonction de transfert statique et dynamique
réponse à un échelon
échelon de grandeur de référence
boucle de régulation fermée
ajustage des paramètres de régulateur
ajustage des canaux dentrée et de sortie
mise à léchelle des affichages
utilisation des outils de configuration sur PC
Les grandes lignes
initiation au régulateur industriel
régulateur numérique dont les paramètres peuvent être choisis librement
simulation de systèmes réglés
logiciel de configuration
Les caractéristiques techniques:
Régulateur
- configurable en régulateur P, PI ou PID
- Kp: 0…999,9%
- Tv : 0…1200s
- Tn: 0…3600s
- 2 entrées, 1 sortie
Voltmètre
- plage de mesure: 0…20V
- résolution: 10mV
Générateur de grandeurs de référence
- 2 tensions sélectionnables
- tension de sortie: 0…10V
Simulateur de systèmes réglés
- type de système réglé: PT1
- constante de temps: 20s
- amplification du système réglé: 1…10
- grandeurs de processus comme signaux analogiques: 0…10V
Raccordement dappareils denregistrement externes (p. ex. oscilloscope, enregistreur) possible via connecteurs de laboratoire
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 370x330x150mm
Poids: env. 5kg
Nécessaire pour le fonctionnement
PC avec Windows recommandé
Liste de livraison
1 appareil dessai
1 logiciel de configuration + 1 câble USB
1 jeu de câbles de laboratoire
1 documentation didactique
Accessoires
en option
WP 300.09 Chariot de laboratoire
Lxlxh: 370x330x150mm
Poids: env. 5kg
Nécessaire pour le fonctionnement
PC avec Windows recommandé
Liste de livraison
1 appareil dessai
1 logiciel de configuration + 1 câble USB
1 jeu de câbles de laboratoire
1 documentation didactique
Accessoires
en option
WP 300.09 Chariot de laboratoire
Techniques > Maintenance - Productique > Régulation > Régulateurs
Techniques > Génie des Procédés > Principes de base du génie des procédés > Régulateurs, systèmes réglés, mise en réseau
Poids: 5 Kg Delai de livraison estimé : 16 semaines
