Ref: EWTGURT050

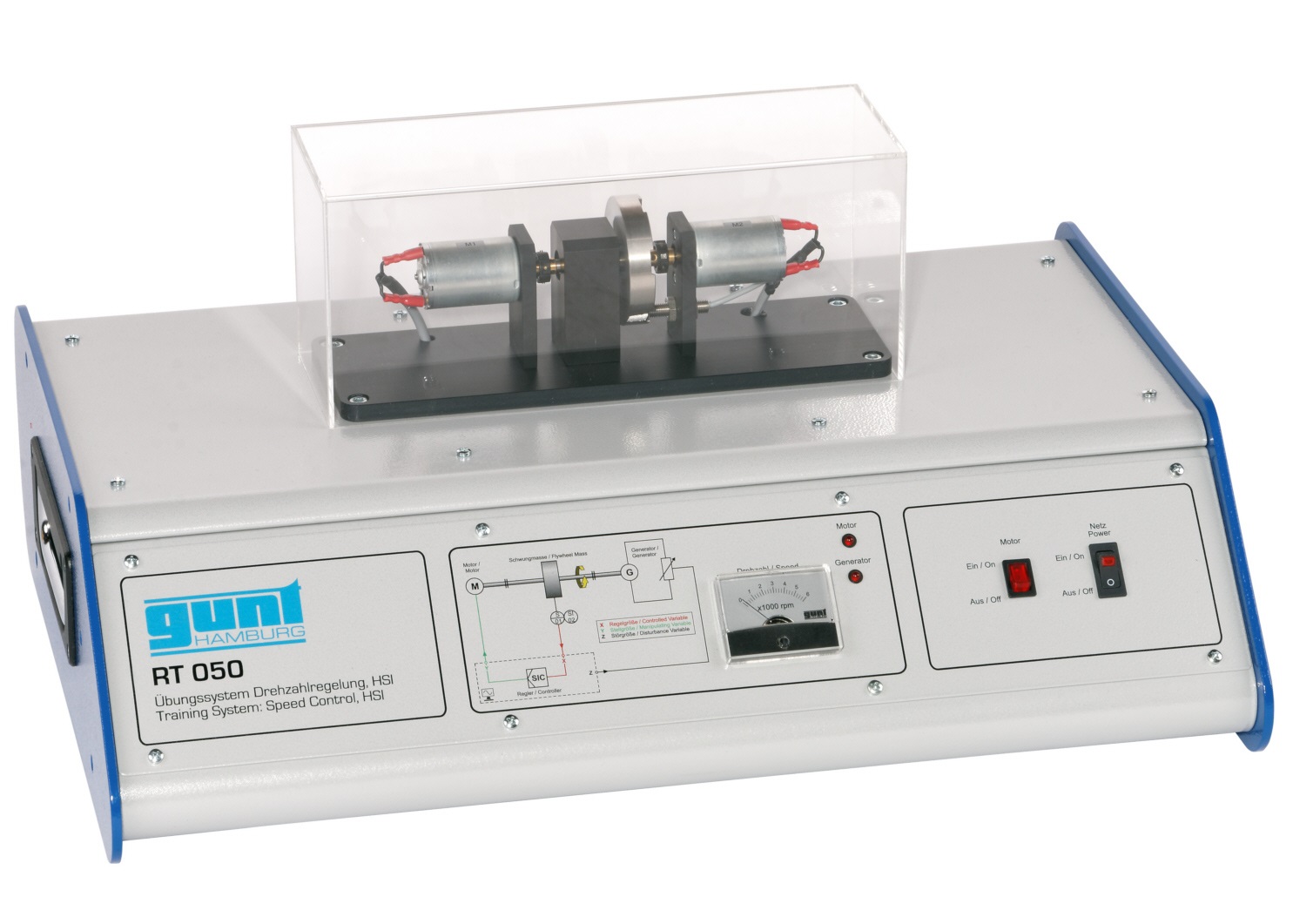

RT 050 Système de TP en régulation de vitesse de rotation, HSI (Réf. 080.05000)
Ensemble complet : Appareil d'essai + Logiciel + Documentation pédagogique + Câble USB
Le RT 050 propose des essais de base sur un système réglé de vitesse de rotation.

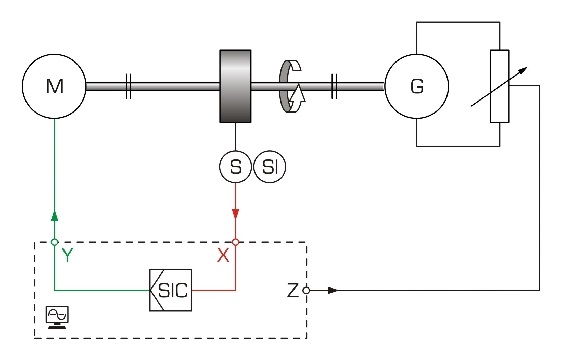

Un arbre avec volant dinertie sert de système réglé.
La vitesse de rotation représente la grandeur réglée qui est déterminée par un élément de mesure, ici un capteur de vitesse de rotation inductif.
Le signal de sortie du capteur est transmis au régulateur logiciel.
Le signal de sortie du régulateur influence lactionneur, ici un moteur qui met larbre en rotation.
Des résistances commutables sont connectées en charge à un générateur, qui est également placé sur larbre.
Pour étudier linfluence des grandeurs perturbatrices, il est possible de générer différentes charges par lintermédiaire du logiciel.
De cette façon, la vitesse de rotation de larbre peut être influencée.

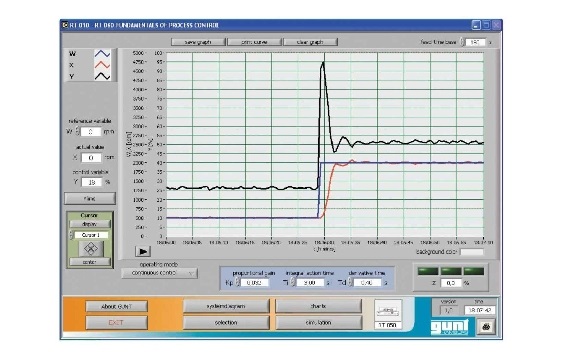

Le comportement de régulation est affiché directement sous la forme dintervalles de temps.

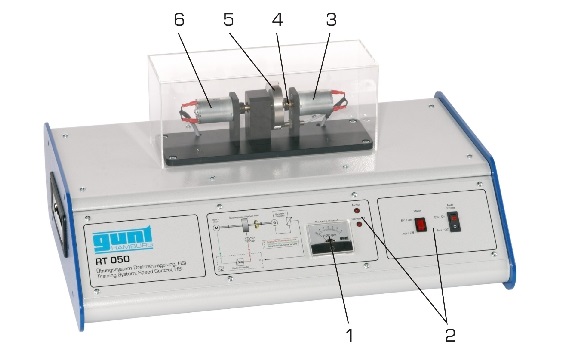

Le volant dinertie est équipé dun affichage de la vitesse de rotation, qui permet de lire la vitesse directement, à tout moment.
Un capot de protection transparent permet dobserver sans risque les essais.
Reposant sur une intégration matériel/logiciel (HSI), le logiciel GUNT puissant est un élément central de la série dappareils.
La connexion entre lappareil dessai et le PC est assurée par une interface USB (PC externe requis).
Leffet de modifications sur le comportement du système peut être étudié rapidement et facilement à laide du logiciel.
Un programmateur intégré permet de définir des grandeurs de référence et des intervalles de temps pour réaliser des courbes de grandeurs de référence.
Dautres questions relatives à la technique de régulation peuvent être traitées à laide de simulations logicielles pour des systèmes réglés jusquau second ordre.
Le fait de combiner un système réglé réel très parlant et des simulations dautres systèmes réglés, dans la série dappareils RT 010 - RT 060, facilite la compréhension.
La préparation des essais ainsi que les simulations logicielles peuvent être effectuées dans le cadre de lapprentissage à distance.
Lobservation des essais est possible sur le réseau local, sur un nombre illimité de postes de travail.
Un arbre avec volant dinertie sert de système réglé.
La vitesse de rotation représente la grandeur réglée qui est déterminée par un élément de mesure, ici un capteur de vitesse de rotation inductif.
Le signal de sortie du capteur est transmis au régulateur logiciel.
Le signal de sortie du régulateur influence lactionneur, ici un moteur qui met larbre en rotation.
Des résistances commutables sont connectées en charge à un générateur, qui est également placé sur larbre.
Pour étudier linfluence des grandeurs perturbatrices, il est possible de générer différentes charges par lintermédiaire du logiciel.
De cette façon, la vitesse de rotation de larbre peut être influencée.
Le comportement de régulation est affiché directement sous la forme dintervalles de temps.
Le volant dinertie est équipé dun affichage de la vitesse de rotation, qui permet de lire la vitesse directement, à tout moment.
Un capot de protection transparent permet dobserver sans risque les essais.
Reposant sur une intégration matériel/logiciel (HSI), le logiciel GUNT puissant est un élément central de la série dappareils.
La connexion entre lappareil dessai et le PC est assurée par une interface USB (PC externe requis).
Leffet de modifications sur le comportement du système peut être étudié rapidement et facilement à laide du logiciel.
Un programmateur intégré permet de définir des grandeurs de référence et des intervalles de temps pour réaliser des courbes de grandeurs de référence.
Dautres questions relatives à la technique de régulation peuvent être traitées à laide de simulations logicielles pour des systèmes réglés jusquau second ordre.
Le fait de combiner un système réglé réel très parlant et des simulations dautres systèmes réglés, dans la série dappareils RT 010 - RT 060, facilite la compréhension.
La préparation des essais ainsi que les simulations logicielles peuvent être effectuées dans le cadre de lapprentissage à distance.
Lobservation des essais est possible sur le réseau local, sur un nombre illimité de postes de travail.
Contenu didactique / Essais
- illustration des fondements de la technique de régulation par le biais dun système réglé de niveau
- circuit de régulation ouvert
- système réglé sans compensation
- effets de différents types de régulateurs sur le comportement de le circuit de régulation fermé
- optimisation du régulateur par le biais dune modification des paramètres de régulateur: Kp, Tn, Tv
- enregistrement des réponses à un échelon en cas de: échelon de grandeur réglante, de grandeur de référence et de grandeur perturbatrice
- imitation de la grandeur réglante et effet sur la régulation
- influence des grandeurs perturbatrices
- simulation logicielle de différents systèmes réglés (P, I, PT1, PT2)
- comparaison de différents paramètres de système réglé
- logiciel GUNT spécifique pour toute la série dappareils
- régulateur: manuel non réglé, continu, deux ou trois points
- programmateur pour courbes de grandeurs de référence propres
- conception de régulateurs de grandeurs perturbatrices
- enregistrement dintervalles de temps
- apprentissage à distance: simulation logicielle sur un nombre de postes de travail illimité
Les grandes lignes
- illustration des relations fondamentales de la technique de régulation par le biais: système réglé de vitesse de rotation
- régulateur logiciel configurable et paramétrable avec des fonctions étendues
- préparation des essais et simulation logicielle pour lapprentissage à distance
- suivi et évaluation des essais possibles sur le réseau local
- illustration des fondements de la technique de régulation par le biais dun système réglé de niveau
- circuit de régulation ouvert
- système réglé sans compensation
- effets de différents types de régulateurs sur le comportement de le circuit de régulation fermé
- optimisation du régulateur par le biais dune modification des paramètres de régulateur: Kp, Tn, Tv
- enregistrement des réponses à un échelon en cas de: échelon de grandeur réglante, de grandeur de référence et de grandeur perturbatrice
- imitation de la grandeur réglante et effet sur la régulation
- influence des grandeurs perturbatrices
- simulation logicielle de différents systèmes réglés (P, I, PT1, PT2)
- comparaison de différents paramètres de système réglé
- logiciel GUNT spécifique pour toute la série dappareils
- régulateur: manuel non réglé, continu, deux ou trois points
- programmateur pour courbes de grandeurs de référence propres
- conception de régulateurs de grandeurs perturbatrices
- enregistrement dintervalles de temps
- apprentissage à distance: simulation logicielle sur un nombre de postes de travail illimité
Les grandes lignes
- illustration des relations fondamentales de la technique de régulation par le biais: système réglé de vitesse de rotation
- régulateur logiciel configurable et paramétrable avec des fonctions étendues
- préparation des essais et simulation logicielle pour lapprentissage à distance
- suivi et évaluation des essais possibles sur le réseau local
Techniques > Maintenance - Productique > Régulation > Bases de la régulation - Systèmes industriels
Techniques > Génie des Procédés > Principes de base du génie des procédés > Bases de la régulation
Techniques > Génie des Procédés > Principes de base du génie des procédés > Bases de la régulation
Techniques > Régulation > Bases de la régulation > Régulation de vitesse / tension
Formations > CPGE > Regulation - Asservissement
Poids: 18 Kg Delai de livraison estimé : 5 semaines
