Ref: EWTGUMT175
MT 175 Efficacité énergétique dans les installations d'air comprimé (Réf. 051.175000)
Lair comprimé est une forme dénergie essentielle dans lindustrie.
Sa génération est coûteuse et les possibilités déconomies sont nombreuses.
Sur linstallation dair comprimé MT 175, les apprentis et les étudiants apprennent à connaître pleinement le standard industriel des éléments typiques dune installation dair comprimé et peuvent évaluer les économies potentielles.

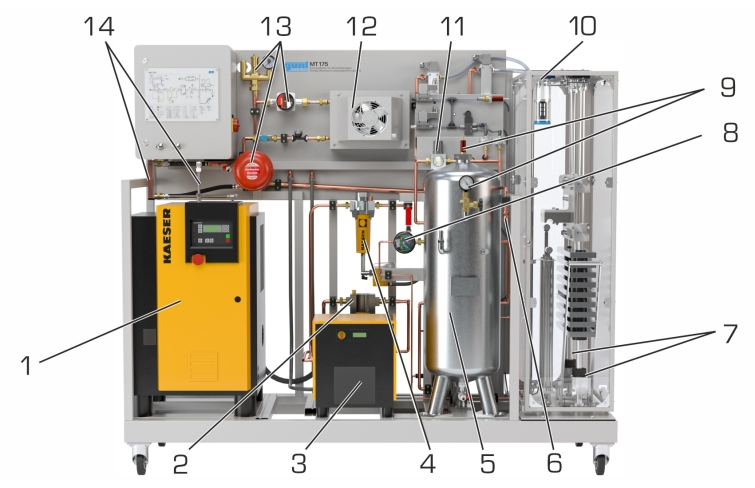

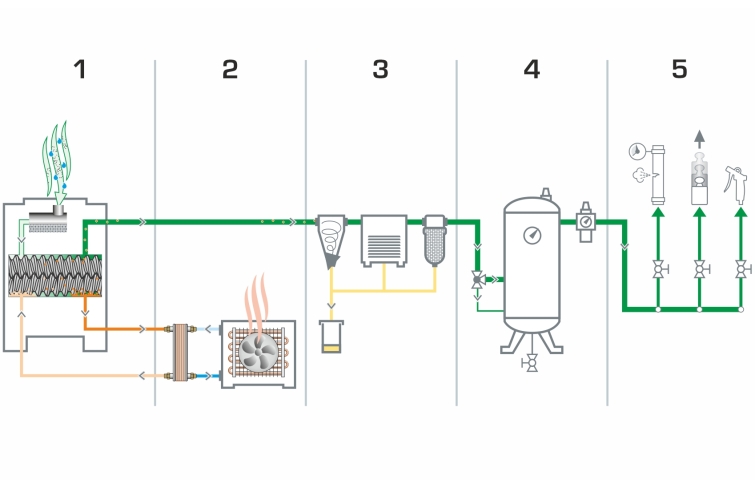

Linstallation contient des modules fonctionnels pour la génération, le préparation, la distribution et le stockage dair comprimé.
Lair comprimé est prélevé dans le système par différents consommateurs.
Le composant central de la génération dair comprimé est un compresseur à vis efficace.

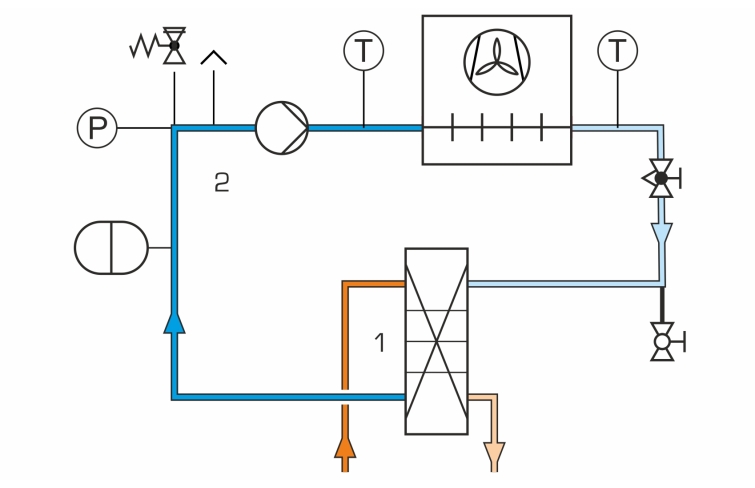

La chaleur produite lors de la compression est évacuée par deux circuits de refroidissement et utilisée comme chauffage de pièces.
Les flux dénergie au sein de linstallation dair comprimé sont déterminés et le bilan est établi.
Le rendement de linstallation est calculé.
Pour approfondir expérimentalement les contenus dapprentissage, différents consommateurs sont utilisés.
Consommateurs continus: lève-charge, fuites.
Consommateurs occasionnels: pistolet à air comprimé pour les mesures en cas de consommation fluctuante.
Tous les consommateurs peuvent être combinés entre eux et comparés les uns avec les autres.
De plus, le réservoir dair comprimé peut être rempli au choix par des conduites de différents diamètres.
Toutes les valeurs de mesure nécessaires sont enregistrées et affichées dans le logiciel GUNT.
La surveillance à distance de lunité de compression seffectue à laide dune connexion Profinet au logiciel GUNT.
Pour une approche énergétique de linstallation, les grandeurs caractéristiques correspondantes sont calculées à partir de toutes les valeurs de mesure dans le logiciel GUNT. Une interface de réalité augmentée (Vuforia View) pour appareils mobiles est disponible et permet de visualiser le compresseur.
GUNT Media Center fournit des informations techniques exhaustives sous forme de matériel didactique multimédia.
Contenu didactique/essais
- bilan énergétique dune installation dair comprimé, calculer le rendement
- estimation des économies potentielles
- familiarisation et étude des composants industriels typiques de linstallation
- ajustage du comportement de commande du compresseur
- vérification détanchéité
- étude des consommateurs continus et occasionnels, individuellement ou en combinaison
- influence de la tuyauterie et des différents composants sur les pertes de charge
- connaître la surveillance à distance de lunité de compression GUNT Media Center, développement des compétences numériques
- acquisition dinformations sur des réseaux numériques
- utilisation des supports dapprentissage et de techniques numériques
- utilisation des systèmes de visualisation, p. ex. la réalité augmentée
Sa génération est coûteuse et les possibilités déconomies sont nombreuses.
Sur linstallation dair comprimé MT 175, les apprentis et les étudiants apprennent à connaître pleinement le standard industriel des éléments typiques dune installation dair comprimé et peuvent évaluer les économies potentielles.
Linstallation contient des modules fonctionnels pour la génération, le préparation, la distribution et le stockage dair comprimé.
Lair comprimé est prélevé dans le système par différents consommateurs.
Le composant central de la génération dair comprimé est un compresseur à vis efficace.
La chaleur produite lors de la compression est évacuée par deux circuits de refroidissement et utilisée comme chauffage de pièces.
Les flux dénergie au sein de linstallation dair comprimé sont déterminés et le bilan est établi.
Le rendement de linstallation est calculé.
Pour approfondir expérimentalement les contenus dapprentissage, différents consommateurs sont utilisés.
Consommateurs continus: lève-charge, fuites.
Consommateurs occasionnels: pistolet à air comprimé pour les mesures en cas de consommation fluctuante.
Tous les consommateurs peuvent être combinés entre eux et comparés les uns avec les autres.
De plus, le réservoir dair comprimé peut être rempli au choix par des conduites de différents diamètres.
Toutes les valeurs de mesure nécessaires sont enregistrées et affichées dans le logiciel GUNT.
La surveillance à distance de lunité de compression seffectue à laide dune connexion Profinet au logiciel GUNT.
Pour une approche énergétique de linstallation, les grandeurs caractéristiques correspondantes sont calculées à partir de toutes les valeurs de mesure dans le logiciel GUNT. Une interface de réalité augmentée (Vuforia View) pour appareils mobiles est disponible et permet de visualiser le compresseur.
GUNT Media Center fournit des informations techniques exhaustives sous forme de matériel didactique multimédia.
Contenu didactique/essais
- bilan énergétique dune installation dair comprimé, calculer le rendement
- estimation des économies potentielles
- familiarisation et étude des composants industriels typiques de linstallation
- ajustage du comportement de commande du compresseur
- vérification détanchéité
- étude des consommateurs continus et occasionnels, individuellement ou en combinaison
- influence de la tuyauterie et des différents composants sur les pertes de charge
- connaître la surveillance à distance de lunité de compression GUNT Media Center, développement des compétences numériques
- acquisition dinformations sur des réseaux numériques
- utilisation des supports dapprentissage et de techniques numériques
- utilisation des systèmes de visualisation, p. ex. la réalité augmentée
Techniques > Energie Environnement > Thermique > Systèmes énergétiques
Techniques > Thermique > Machines motrices et productrices > Compresseurs
Techniques > Génie des Procédés > Principes de base du génie des procédés > Pompes et compresseurs
Poids: 650 Kg Delai de livraison estimé : 16 semaines
