Les compresseurs radiaux sont utilisés pour la compression de gaz.
Le gaz est aspiré axialement par rapport à l'axe d'entraînement sous l'effet de la rotation de la roue et traverse la roue qui tourne à une vitesse de rotation élevée.
La force centrifuge accélère le gaz en direction du bord extérieur, ce qui produit sa compression.
L'appareil d'essai permet de réaliser des essais de base afin d'étudier le comportement en service et de déterminer les principales grandeurs caractéristiques des compresseurs radiaux.

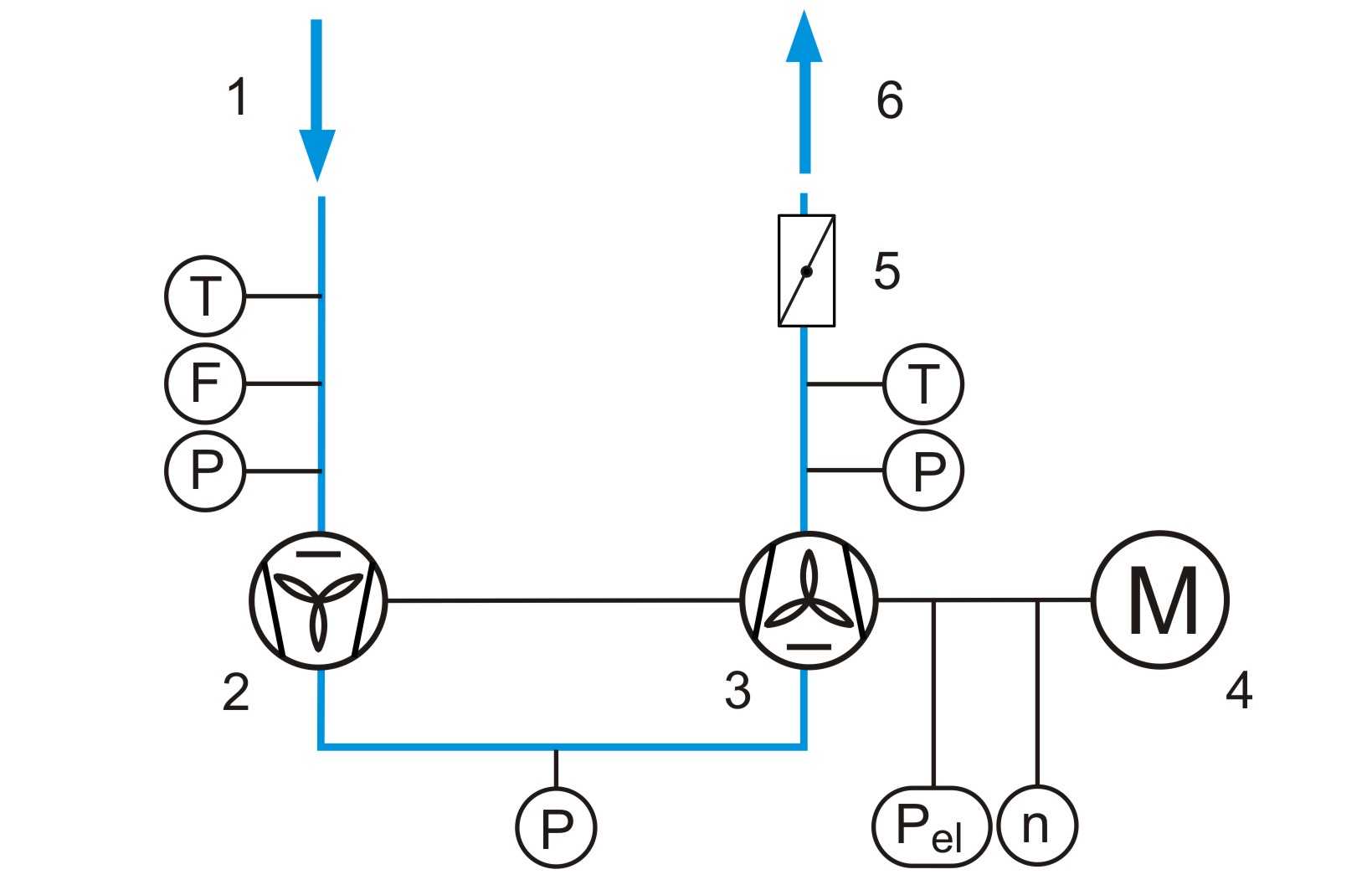

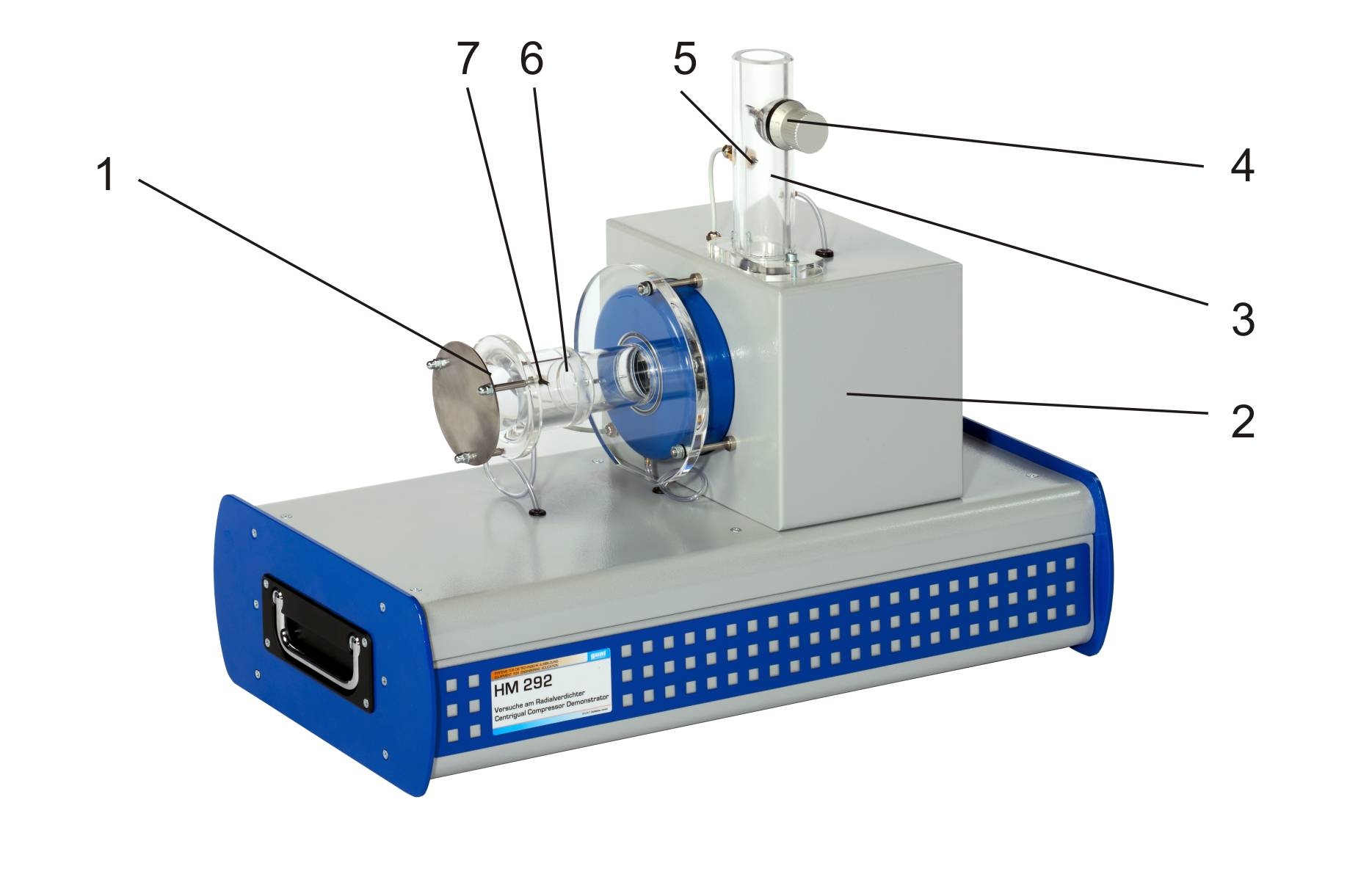

Le HM 292 dispose d'un compresseur radial à deux étages à vitesse de rotation variable via un convertisseur de fréquence, d'un tuyau d'aspiration et d'un tuyau de refoulement.
Le tuyau d'aspiration et de refoulement est transparent.
Avant l'entrée dans le tuyau d'aspiration, une plaque de protection empêche l'aspiration de corps de grande taille ou l'obturation de l'ouverture d'aspiration.
L'écoulement d'air est ajusté par une vanne papillon au bout du tuyau de refoulement.
L'appareil d'essai est équipé de capteurs de pression, de température et de vitesse de rotation.
Le débit est déterminé par une mesure de la pression différentielle au niveau de la buse d'entrée.
La technique de mesure basée sur un microprocesseur est bien protégée à l'intérieur du boîtier.

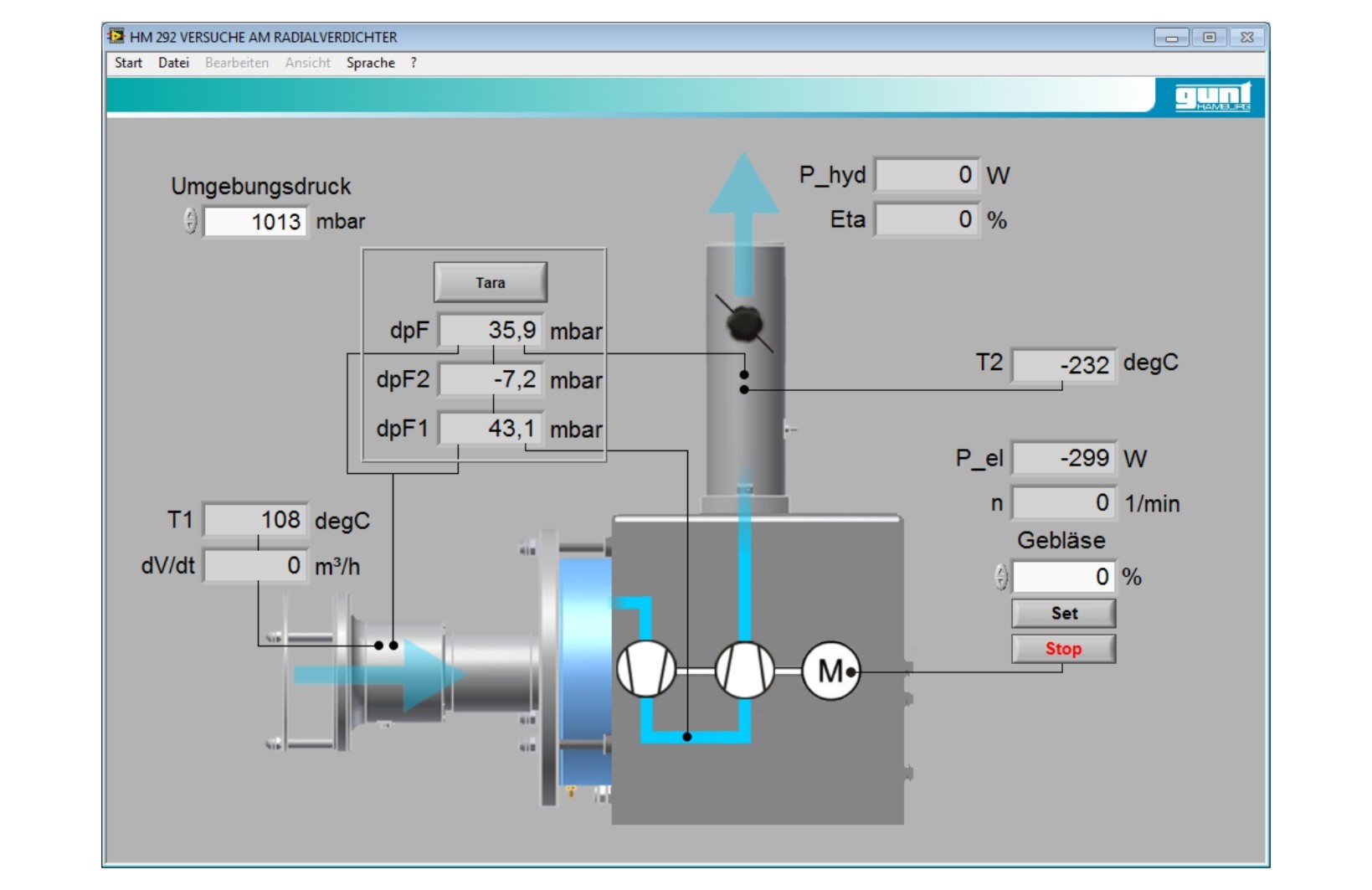

L'association du logiciel GUNT et du microprocesseur présente tous les avantages offerts par la réalisation et l'évaluation d'essais assistées par ordinateur.
Le raccordement au PC se fait par l'intermédiaire d'un câble USB.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.

Techniques > Mécanique des fluides > Appareils d'énergie de fluide hydrauliques > Ventilateurs
Techniques > Mécanique des fluides > Machines productrices de travail > Compresseurs

Poids: 20 Kg
Delai de livraison estimé : 5 semaines
