Ref: EWTGUHM280
HM 280 Essais sur un ventilateur radial avec 2 aubes interchangeables (Réf. 070.28000)
Avec interface PC USB et logiciel inclus
Les ventilateurs radiaux sont utilisés pour lacheminement de gaz lorsque les différentiels de pression ne sont pas trop importants.
Le gaz est aspiré axialement par rapport à laxe dentraînement du ventilateur radial, et dévié de 90° puis expulsé radialement sous leffet de la rotation du rotor.
Lappareil dessai permet de réaliser des essais de base afin détudier le comportement en service et de déterminer les principales grandeurs caractéristiques des ventilateurs radiaux.

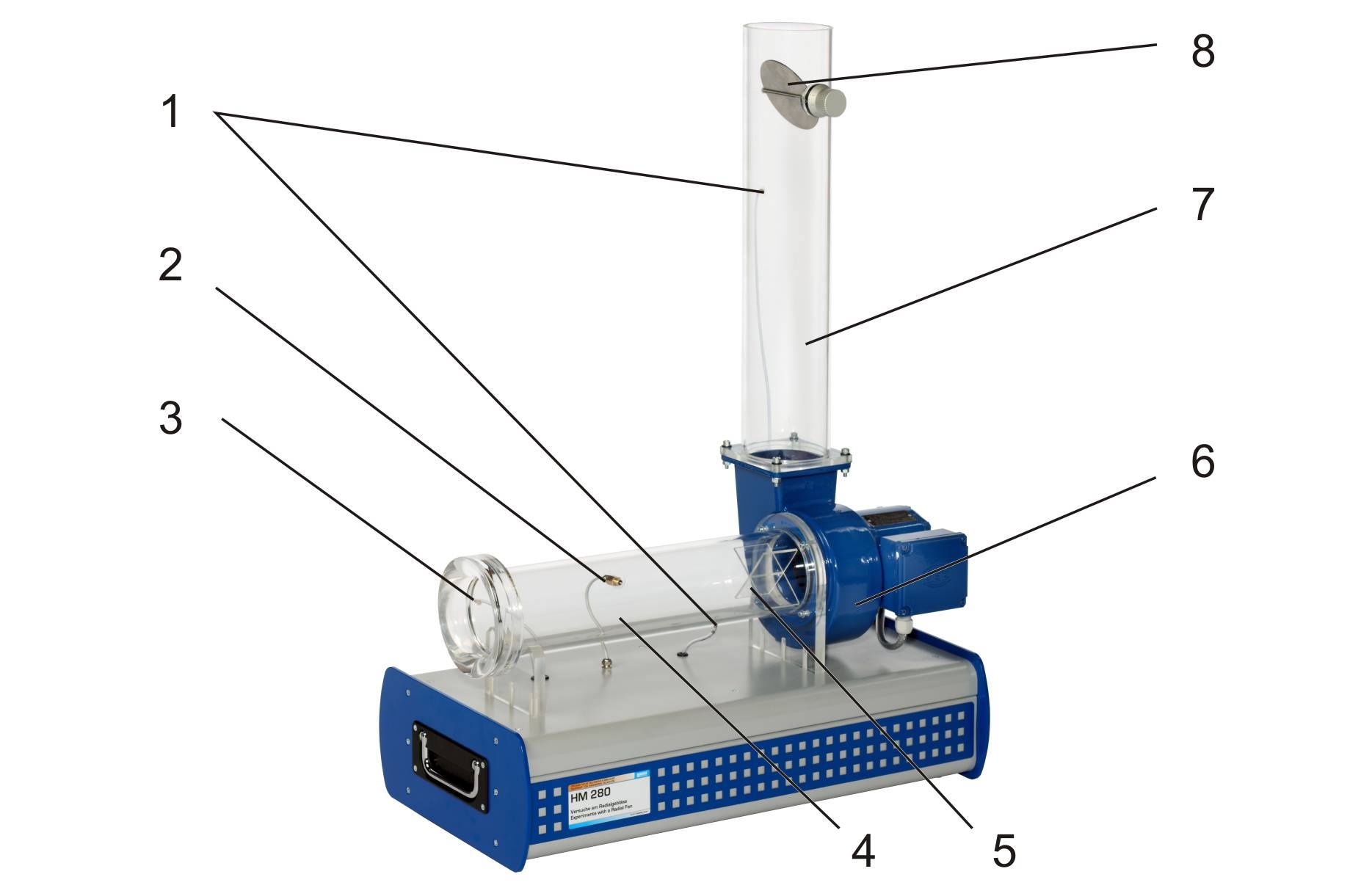

Le HM 280 dispose dun ventilateur radial à vitesse de rotation variable via un convertisseur de fréquence, dun tuyau daspiration et dun tuyau de refoulement.
Le tuyau daspiration transparent est muni de tôles de guidage de lécoulement et dun redresseur découlement servant à calmer lair.
Ce qui permet de réaliser des mesures précises même en cas détranglement important.
Lécoulement dair est ajusté par une vanne papillon au bout du tuyau de refoulement.
Afin de démontrer linfluence de différentes formes daube mobile, deux rotors sont intégrés au contenu de la livraison: un rotor avec des aubes incurvées à lavant et un rotor avec des aubes incurvées à larrière.
Les rotors sont faciles à remplacer.
Lappareil dessai est équipé de capteurs de pression et de température.
Le débit est déterminé par une mesure de la pression différentielle au niveau de la buse dentrée.
La technique de mesure basée sur un microprocesseur est bien protégée à lintérieur du boîtier.

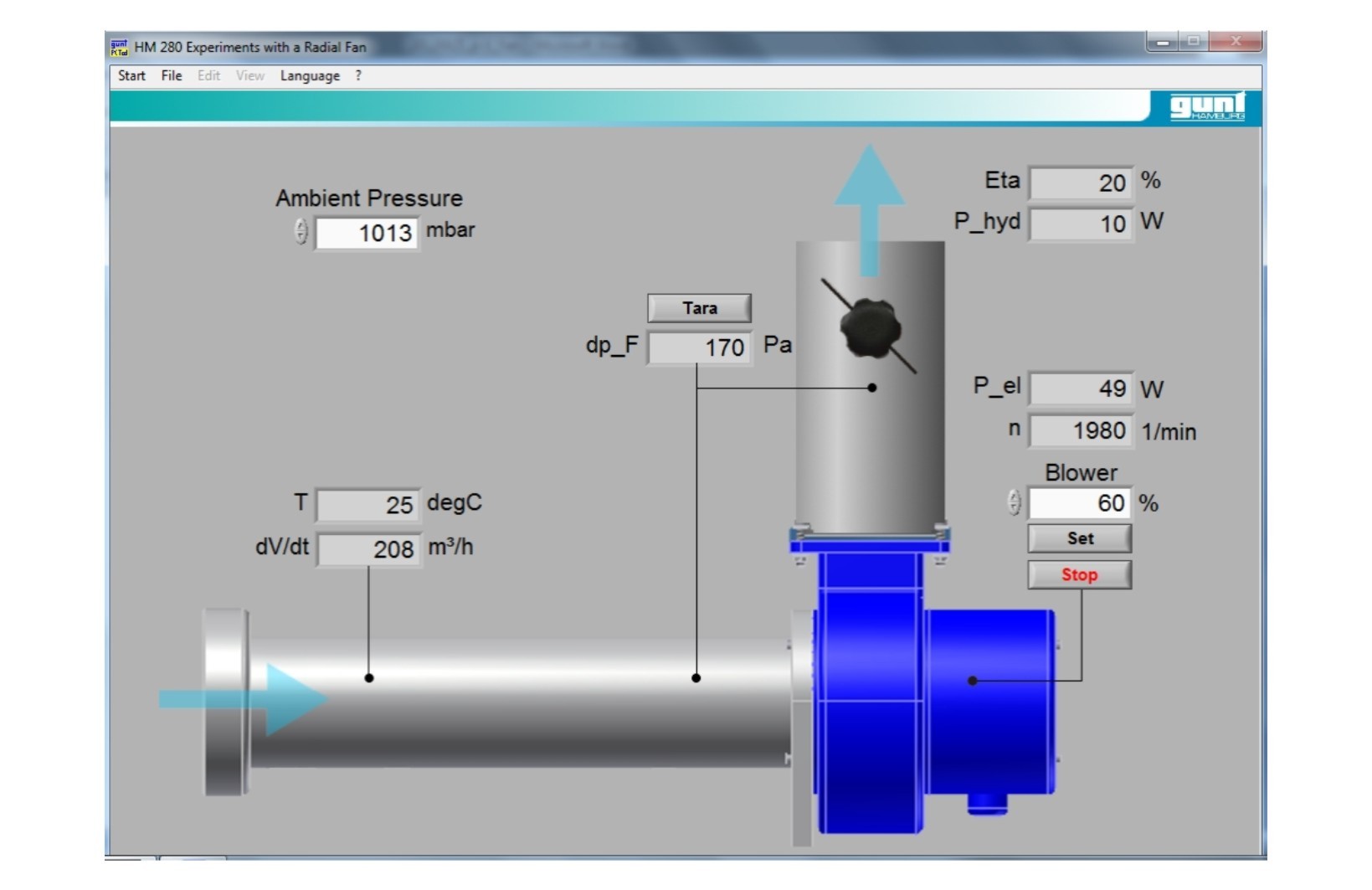

Les valeurs mesurées sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Lassociation du logiciel GUNT et du microprocesseur présente tous les avantages offerts par la réalisation avec la commande et lévaluation dessais assistées par ordinateur.
Lobservation des essais est possible sur le réseau local, sur un nombre illimité de postes de travail.
Le gaz est aspiré axialement par rapport à laxe dentraînement du ventilateur radial, et dévié de 90° puis expulsé radialement sous leffet de la rotation du rotor.
Lappareil dessai permet de réaliser des essais de base afin détudier le comportement en service et de déterminer les principales grandeurs caractéristiques des ventilateurs radiaux.
Le HM 280 dispose dun ventilateur radial à vitesse de rotation variable via un convertisseur de fréquence, dun tuyau daspiration et dun tuyau de refoulement.
Le tuyau daspiration transparent est muni de tôles de guidage de lécoulement et dun redresseur découlement servant à calmer lair.
Ce qui permet de réaliser des mesures précises même en cas détranglement important.
Lécoulement dair est ajusté par une vanne papillon au bout du tuyau de refoulement.
Afin de démontrer linfluence de différentes formes daube mobile, deux rotors sont intégrés au contenu de la livraison: un rotor avec des aubes incurvées à lavant et un rotor avec des aubes incurvées à larrière.
Les rotors sont faciles à remplacer.
Lappareil dessai est équipé de capteurs de pression et de température.
Le débit est déterminé par une mesure de la pression différentielle au niveau de la buse dentrée.
La technique de mesure basée sur un microprocesseur est bien protégée à lintérieur du boîtier.
Les valeurs mesurées sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Lassociation du logiciel GUNT et du microprocesseur présente tous les avantages offerts par la réalisation avec la commande et lévaluation dessais assistées par ordinateur.
Lobservation des essais est possible sur le réseau local, sur un nombre illimité de postes de travail.
Contenu didactique / Essais
- comportement en service et grandeurs caractéristiques d'un ventilateur radial
- enregistrement de la caractéristique du ventilateur (différence de pression comme fonction du débit)
- influence de la vitesse de rotation du rotor sur la pression
- influence de la vitesse de rotation du rotor sur le débit

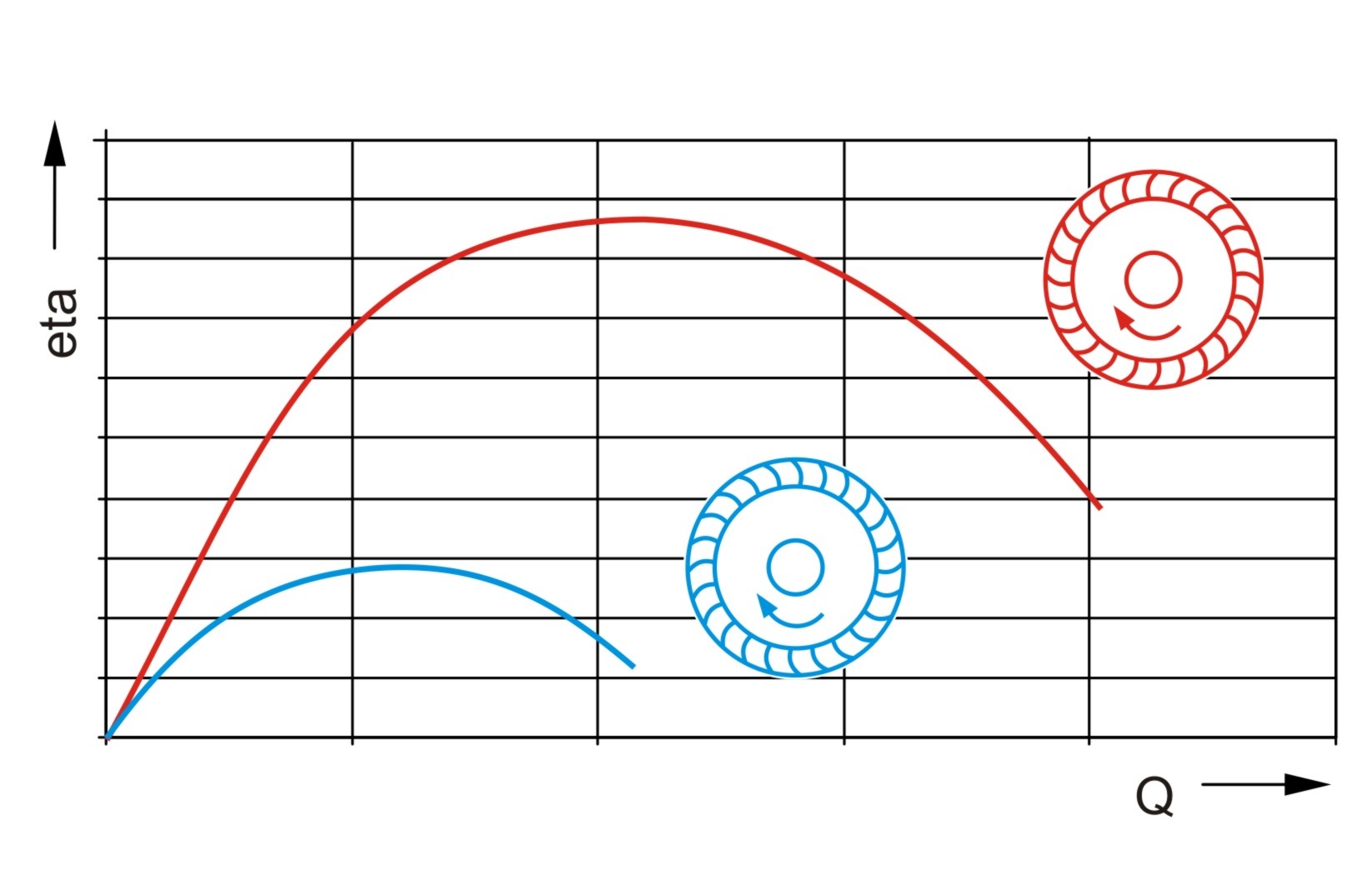

- influence des différentes formes d'aube mobile sur la caractéristique du ventilateur et sur le rendement
- détermination de la puissance hydraulique fournie et du rendement
Les grandes lignes
- 2 rotors remplaçables
- Tuyau transparent de refoulement et d'aspiration
- Logiciel GUNT pour l'acquisition des données, la visualisation et la commande
- Élément des machines à fluide GUNT-Labline
Les caractéristiques techniques
Tuyau daspiration
- diamètre intérieur: 90mm
- longueur: 430mm
Tuyau de refoulement
- diamètre intérieur: 100mm
- longueur: 530mm
Ventilateur radial
- puissance absorbée: 110W
- vitesse de rotation nominale: 2880min-1
- débit volumétrique max.: 480m3/h
- différence de pression max.: 300Pa
Plages de mesure
- pression différentielle: 0…1800Pa
- débit: 0…1000m3/h
- température: 0…100°C
- vitesse de rotation: 0…3300min-1
- Puissance électrique absorbée: 0…250W
230V, 50Hz, 1 phase
- comportement en service et grandeurs caractéristiques d'un ventilateur radial
- enregistrement de la caractéristique du ventilateur (différence de pression comme fonction du débit)
- influence de la vitesse de rotation du rotor sur la pression
- influence de la vitesse de rotation du rotor sur le débit
- influence des différentes formes d'aube mobile sur la caractéristique du ventilateur et sur le rendement
- détermination de la puissance hydraulique fournie et du rendement
Les grandes lignes
- 2 rotors remplaçables
- Tuyau transparent de refoulement et d'aspiration
- Logiciel GUNT pour l'acquisition des données, la visualisation et la commande
- Élément des machines à fluide GUNT-Labline
Les caractéristiques techniques
Tuyau daspiration
- diamètre intérieur: 90mm
- longueur: 430mm
Tuyau de refoulement
- diamètre intérieur: 100mm
- longueur: 530mm
Ventilateur radial
- puissance absorbée: 110W
- vitesse de rotation nominale: 2880min-1
- débit volumétrique max.: 480m3/h
- différence de pression max.: 300Pa
Plages de mesure
- pression différentielle: 0…1800Pa
- débit: 0…1000m3/h
- température: 0…100°C
- vitesse de rotation: 0…3300min-1
- Puissance électrique absorbée: 0…250W
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 670x340x940mm; Poids: env. 20kg
Nécessaire pour le fonctionnement
PC avec Windows
Liste de livraison
appareil dessai, 2 roues, logiciel GUNT + câble USB, documentation didactique
Lxlxh: 670x340x940mm; Poids: env. 20kg
Nécessaire pour le fonctionnement
PC avec Windows
Liste de livraison
appareil dessai, 2 roues, logiciel GUNT + câble USB, documentation didactique
