Ref: EWTGUHM210
HM 210 Grandeurs caractéristiques d'un ventilateur radial (Réf. 070.21000)
Détermination du débit à l’aide d’un diaphragme à iris ou d’une tube de Venturi
Les ventilateurs sont les composants centraux des installations de ventilation et sont utilisés pour la ventilation, le refroidissement, le séchage ou le transport pneumatique.
Les grandeurs caractéristiques dun ventilateur sont dune grande importance pour une conception optimale de ces installations.

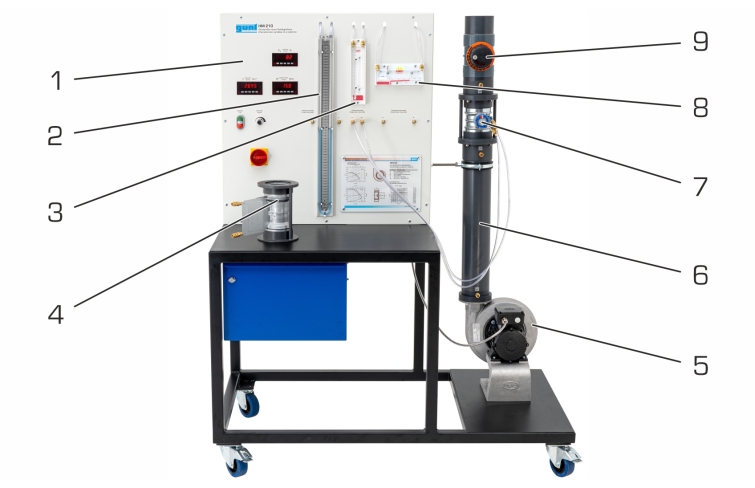

Le HM 210 permet détudier un ventilateur radial.
Ce banc dessai permet de déterminer à titre expérimental la dépendance entre la hauteur de refoulement et le débit ainsi que linfluence quexerce la vitesse de rotation du ventilateur sur la hauteur de refoulement et le débit.
Le ventilateur radial aspire axialement lair ambiant.
La roue, qui tourne à une vitesse de rotation élevée, accélère la sortie de lair vers lextérieur.
La vitesse élevée à la sortie de la roue est convertie partiellement en énergie de pression dans la volute.
La section de tuyau verticale se raccorde à la volute.

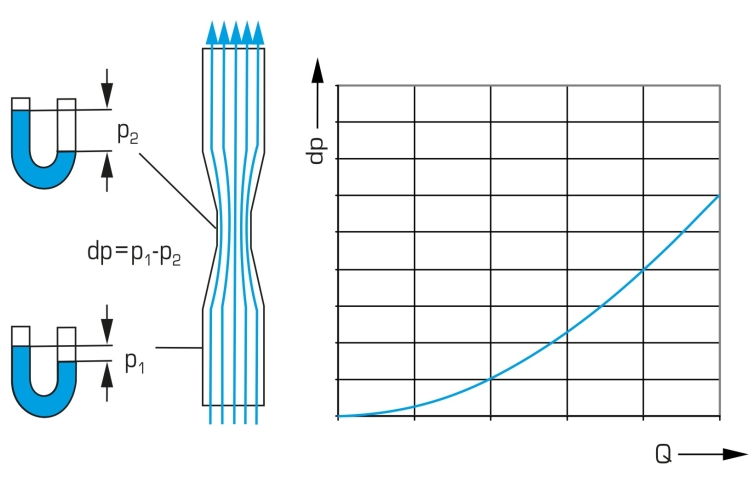

Dans la section de tuyau, une tube de Venturi détermine le débit et une vanne papillon ajuste le débit.
Il est possible dutiliser un diaphragme à iris, qui convient particulièrement à lajustage et à la détermination simultanés du débit grâce à sa section variable.
Les pressions différentielles utilisées pour calculer le débit sont relevées à laide de manomètres à liquide.
La hauteur de refoulement du ventilateur radial est également mesurée à laide des manomètres à liquide.
Un manomètre à tube en U, un manomètre à tube et un manomètre à tube incliné présentant des plages de mesure échelonnées sont disponibles.
La vitesse de rotation du ventilateur est ajustée à laide dun convertisseur de fréquence.
La vitesse de rotation, le couple et la puissance électrique sont affichés sous forme numérique.
Des considérations énergétiques sont possibles et le rendement du ventilateur peut ainsi être déterminé.

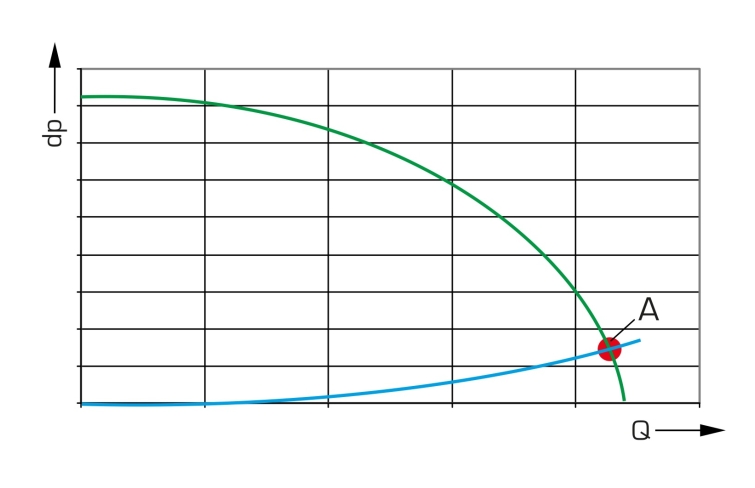

La caractéristique de linstallation est déterminée en enregistrant les paramètres caractéristiques en maintenant lajustage de létranglement constant mais avec une vitesse de rotation variable.
Linteraction entre le ventilateur et linstallation au point de fonctionnement, le dimensionnement de linstallation, est étudiée.
Les grandeurs caractéristiques dun ventilateur sont dune grande importance pour une conception optimale de ces installations.
Le HM 210 permet détudier un ventilateur radial.
Ce banc dessai permet de déterminer à titre expérimental la dépendance entre la hauteur de refoulement et le débit ainsi que linfluence quexerce la vitesse de rotation du ventilateur sur la hauteur de refoulement et le débit.
Le ventilateur radial aspire axialement lair ambiant.
La roue, qui tourne à une vitesse de rotation élevée, accélère la sortie de lair vers lextérieur.
La vitesse élevée à la sortie de la roue est convertie partiellement en énergie de pression dans la volute.
La section de tuyau verticale se raccorde à la volute.
Dans la section de tuyau, une tube de Venturi détermine le débit et une vanne papillon ajuste le débit.
Il est possible dutiliser un diaphragme à iris, qui convient particulièrement à lajustage et à la détermination simultanés du débit grâce à sa section variable.
Les pressions différentielles utilisées pour calculer le débit sont relevées à laide de manomètres à liquide.
La hauteur de refoulement du ventilateur radial est également mesurée à laide des manomètres à liquide.
Un manomètre à tube en U, un manomètre à tube et un manomètre à tube incliné présentant des plages de mesure échelonnées sont disponibles.
La vitesse de rotation du ventilateur est ajustée à laide dun convertisseur de fréquence.
La vitesse de rotation, le couple et la puissance électrique sont affichés sous forme numérique.
Des considérations énergétiques sont possibles et le rendement du ventilateur peut ainsi être déterminé.
La caractéristique de linstallation est déterminée en enregistrant les paramètres caractéristiques en maintenant lajustage de létranglement constant mais avec une vitesse de rotation variable.
Linteraction entre le ventilateur et linstallation au point de fonctionnement, le dimensionnement de linstallation, est étudiée.
Contenu didactique / Essais
- montage et principe dun ventilateur radial
- enregistrement des courbes caractéristiques du ventilateur et de linstallation
- méthodes de mesure du débit selon la méthode de la pression différentielle à laide de:
- diaphragme à iris
- tube de Venturi
- comparaison des deux méthodes de mesure
- familiarisation avec des différents appareils de mesure de la pression différentielle
détermination du rendement
Les grandes lignes
- étude dun ventilateur radial et détermination des grandeurs caractéristiques
- détermination du débit à laide dun diaphragme à iris ou dune tube de Venturi
- mesure de la pression différentielle avec une précision de mesure variable à laide de différents manomètres à liquide
Les caractéristiques techniques
Ventilateur radial
·puissance absorbée max.: 0,08kW
·pression différentielle max.: 1230Pa
·débit volumétrique max.: 4,8m3/min
Diaphragme à iris ajustable, 6 niveaux
·Ø: 40…70mm
·k=1,8….7,8
Tube de Venturi
- Ø de lentrée dair: 100mm
- Ø détranglement du tube: 80mm
- k=7,32
Plages de mesure
- pression différentielle:
- 30…0…30mbar (manomètre à tube en U)
- 0…15mbar (manomètre à tube)
- 0…50Pa (manomètre à tube incliné)
- montage et principe dun ventilateur radial
- enregistrement des courbes caractéristiques du ventilateur et de linstallation
- méthodes de mesure du débit selon la méthode de la pression différentielle à laide de:
- diaphragme à iris
- tube de Venturi
- comparaison des deux méthodes de mesure
- familiarisation avec des différents appareils de mesure de la pression différentielle
détermination du rendement
Les grandes lignes
- étude dun ventilateur radial et détermination des grandeurs caractéristiques
- détermination du débit à laide dun diaphragme à iris ou dune tube de Venturi
- mesure de la pression différentielle avec une précision de mesure variable à laide de différents manomètres à liquide
Les caractéristiques techniques
Ventilateur radial
·puissance absorbée max.: 0,08kW
·pression différentielle max.: 1230Pa
·débit volumétrique max.: 4,8m3/min
Diaphragme à iris ajustable, 6 niveaux
·Ø: 40…70mm
·k=1,8….7,8
Tube de Venturi
- Ø de lentrée dair: 100mm
- Ø détranglement du tube: 80mm
- k=7,32
Plages de mesure
- pression différentielle:
- 30…0…30mbar (manomètre à tube en U)
- 0…15mbar (manomètre à tube)
- 0…50Pa (manomètre à tube incliné)
Informations logistiques
Dimensions et poids
Lxlxh: 1300x720x1640mm
Poids: env. 123kg
Nécessaire au fonctionnement
230V, 50/60Hz, 1 phase
Lxlxh: 1300x720x1640mm
Poids: env. 123kg
Nécessaire au fonctionnement
230V, 50/60Hz, 1 phase
