Ref: EWTGUHM230
HM 230 Écoulement des fluides compressibles (Réf. 070.23000)
Écoulement subsonique et sonique traversant différents objets de mesure
La densité des fluides compressibles varie en fonction des variations de la pression de l'écoulement.
Les écoulements dont la vitesse est inférieure à Ma 0,3 sont considérés comme étant incompressibles.
La variation de la densité est alors négligeable.
Pour les vitesses supérieures, la densité doit être prise en compte dans les calculs.
Ces conditions sont essentielles à la conception de dispositifs comme compresseurs turbo, buses et avions rapides.

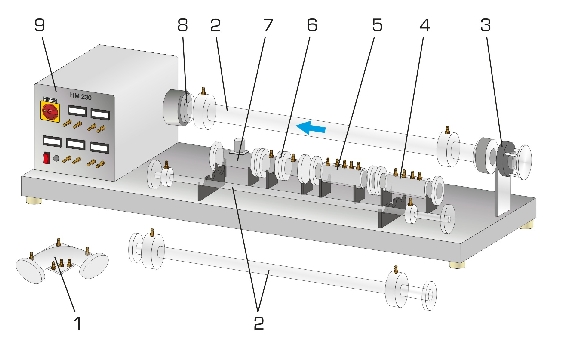

L'appareil d'essai HM 230 permet d'analyser l'écoulement d'air dans différentes plages de vitesses.
Un ventilateur radial avec ajustage continu de la vitesse aspire l'air environnant.
À l'entrée, l'écoulement d'air est accéléré dans une buse de mesure.
Plus loin dans la section de mesure, l'écoulement traverse des objets interchangeables.
L'aspiration de l'air et l'agencement des objets sur le côté aspirateur du ventilateur ont pour effet de réduire les turbulences apparaissant à l'entrée des objets.
Les objets sont tous transparents, ce qui permet de bien voir la structure intérieure.

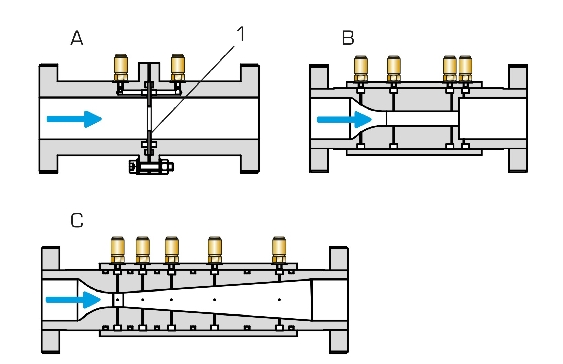

L'étude des pertes de charge est réalisée sur un coude de tuyau, différentes sections de tuyau et une buse munie d'une extension intermittente.

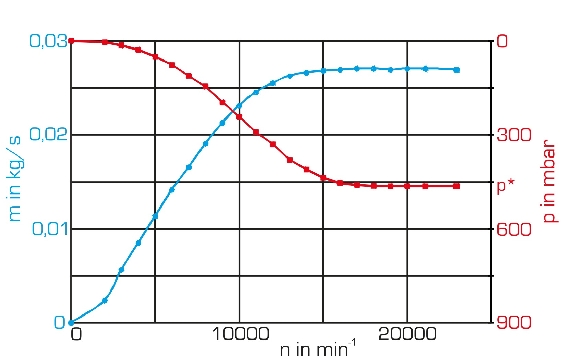

La buse à extension permanente (buse Laval) est un bon exemple d'introduction à l'écoulement transsonique.
Dans une plaque d´'orifice, le débit volumétrique est déterminé à l'aide d'un manomètre de pression différentielle.
La plaque d'orifice a quatre plaques interchangeables, destinées aux différentes plages de mesure.
Par ailleurs, la courbe caractéristique du ventilateur est enregistrée à l'aide d'un clapet d'étranglement.
Les valeurs du débit volumétrique, des pressions et de la vitesse sont affichées de manière numérique.
Les écoulements dont la vitesse est inférieure à Ma 0,3 sont considérés comme étant incompressibles.
La variation de la densité est alors négligeable.
Pour les vitesses supérieures, la densité doit être prise en compte dans les calculs.
Ces conditions sont essentielles à la conception de dispositifs comme compresseurs turbo, buses et avions rapides.
L'appareil d'essai HM 230 permet d'analyser l'écoulement d'air dans différentes plages de vitesses.
Un ventilateur radial avec ajustage continu de la vitesse aspire l'air environnant.
À l'entrée, l'écoulement d'air est accéléré dans une buse de mesure.
Plus loin dans la section de mesure, l'écoulement traverse des objets interchangeables.
L'aspiration de l'air et l'agencement des objets sur le côté aspirateur du ventilateur ont pour effet de réduire les turbulences apparaissant à l'entrée des objets.
Les objets sont tous transparents, ce qui permet de bien voir la structure intérieure.
L'étude des pertes de charge est réalisée sur un coude de tuyau, différentes sections de tuyau et une buse munie d'une extension intermittente.
La buse à extension permanente (buse Laval) est un bon exemple d'introduction à l'écoulement transsonique.
Dans une plaque d´'orifice, le débit volumétrique est déterminé à l'aide d'un manomètre de pression différentielle.
La plaque d'orifice a quatre plaques interchangeables, destinées aux différentes plages de mesure.
Par ailleurs, la courbe caractéristique du ventilateur est enregistrée à l'aide d'un clapet d'étranglement.
Les valeurs du débit volumétrique, des pressions et de la vitesse sont affichées de manière numérique.
Contenu didactique / Essais
- pertes de charge dans les tuyaux et le coude de tuyau
- écoulement dans les buses convergentes-divergentes
- écoulement d'ultrasons dans la buse Laval
- déterminer la vitesse du son dans l'air
- comparer les méthodes de calcul de l'écoulement incompressible et compressible
- appliquer l'équation de continuité complète
- déterminer le débit massique à l'aide d'une buse et le débit volumétrique, à l'aide d'une plaque d'orifice
- enregistrement de la courbe d'étalonnage de plaque d'orifice
- enregistrement des caractéristiques du ventilateur pour différents débits massiques et à différente vitesse
Les grandes lignes
- Étude de l'écoulement des fluides compressibles
- Programme d'essais polyvalents destiné à l'étude de l'écoulement subsonique et transsonique
- La buse Laval génère des vitesses de max. Ma 1
- pertes de charge dans les tuyaux et le coude de tuyau
- écoulement dans les buses convergentes-divergentes
- écoulement d'ultrasons dans la buse Laval
- déterminer la vitesse du son dans l'air
- comparer les méthodes de calcul de l'écoulement incompressible et compressible
- appliquer l'équation de continuité complète
- déterminer le débit massique à l'aide d'une buse et le débit volumétrique, à l'aide d'une plaque d'orifice
- enregistrement de la courbe d'étalonnage de plaque d'orifice
- enregistrement des caractéristiques du ventilateur pour différents débits massiques et à différente vitesse
Les grandes lignes
- Étude de l'écoulement des fluides compressibles
- Programme d'essais polyvalents destiné à l'étude de l'écoulement subsonique et transsonique
- La buse Laval génère des vitesses de max. Ma 1
Caractéristiques techniques
Ventilateur radial
- vitesse de rotation max.: 31000min ^-1^
- débit volumétrique max.: 226m³/h
- hauteur de refoulement max.: 318mbar
- puissance absorbée max.: 1,8kW
Objets servant à la mesure
- section de tuyau: 1m, diamètre: 16, 24, 34mm
- coude de tuyau incliné à 90°
- 2 buses, diamètre intérieur: 12...34mm
à extension intermittente
à extension permanente (buse Laval)
- plaque d'orifice à plaques,
diamètre: 12, 19, 25, 32mm
- clapet d'étranglement, diamètre: 34mm
Plages de mesure
- vitesse de rotation: 0...99999min ^-1^
- pression: 1x 0...25mbar, 1x 0...600mbar,
1x 0...1000mbar
- vitesse: 0...65m/s
Ventilateur radial
- vitesse de rotation max.: 31000min ^-1^
- débit volumétrique max.: 226m³/h
- hauteur de refoulement max.: 318mbar
- puissance absorbée max.: 1,8kW
Objets servant à la mesure
- section de tuyau: 1m, diamètre: 16, 24, 34mm
- coude de tuyau incliné à 90°
- 2 buses, diamètre intérieur: 12...34mm
à extension intermittente
à extension permanente (buse Laval)
- plaque d'orifice à plaques,
diamètre: 12, 19, 25, 32mm
- clapet d'étranglement, diamètre: 34mm
Plages de mesure
- vitesse de rotation: 0...99999min ^-1^
- pression: 1x 0...25mbar, 1x 0...600mbar,
1x 0...1000mbar
- vitesse: 0...65m/s
Informations logistiques
Dimensions et poids
Lxlxh: 1750x600x390mm
Poids: env. 58kg
Necessaire au fonctionnement
230V, 50/60Hz
Liste de livraison
1 appareil d'essai, 1 lot d'objets pour la mesure, 1 jeu d'outils, 1 documentation didactique
Lxlxh: 1750x600x390mm
Poids: env. 58kg
Necessaire au fonctionnement
230V, 50/60Hz
Liste de livraison
1 appareil d'essai, 1 lot d'objets pour la mesure, 1 jeu d'outils, 1 documentation didactique
Techniques > Mécanique des fluides > Ecoulement stationnaire > Écoulement stationnaire des fluides compressibles
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Principes de base physiques et propriétés des fluides
Techniques > Mécanique des fluides > Thermodynamique
Poids: 58 Kg Delai de livraison estimé : 16 semaines
