HM 250.02 Mesure du profil d’écoulement (Réf. 070.25002)
Complément nécessaire: HM 250

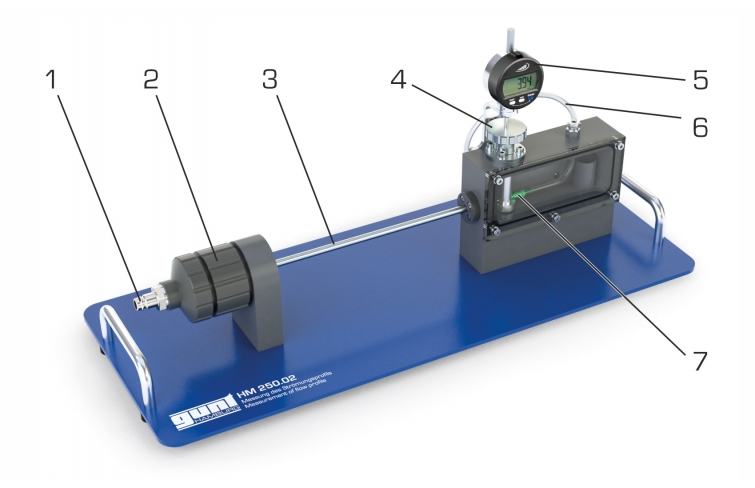

Le HM 250.02 est utilisé pour étudier le profil découlement. Il est ainsi possible de mesurer les différences dans la formation de lécoulement.
Lappareil dessai se compose dune section de tuyau avec une section dentrée conique.
Lors de lessai, lécoulement est accéléré dans la section dentrée conique.
Le profil découlement se forme dans la section de tuyau suivante.

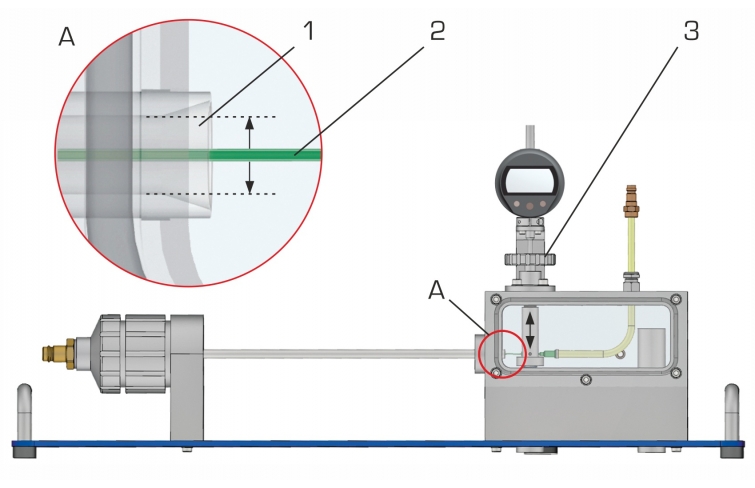

A lextrémité de la section de tuyau, un tube de Prandtl déplaçable verticalement avance dans lécoulement.
La position du tube de Prandtl est déterminée à laide dun comparateur à cadran numérique et ajustée avec un réglage fin.
Le tube de Prandtl mesure les pressions dynamiques à différentes positions du diamètre de la section de tuyau.
Le profil de vitesse est alors déterminé à partir des pressions dynamiques mesurées.
La section de tuyau débouche dans un réservoir de stabilisation avec une paroi frontale transparente, qui permet dobserver le dispositif de mesure.
En outre, linfluence de la viscosité sur la formation de lécoulement peut être étudiée.
Pour cela, leau est chauffée à laide dun réchauffeur intégré au module de base, ce qui permet de modifier la viscosité.
Laccessoire HM 250.02 se positionne facilement et en toute sécurité sur la surface de travail du module de base HM 250.
La technologie RFID est utilisée pour identifier automatiquement les accessoires, charger le logiciel GUNT approprié et effectuer la configuration automatique du système.

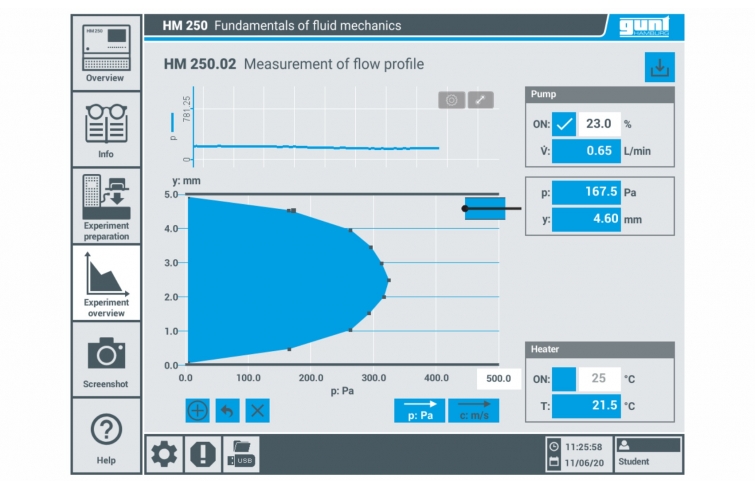

Linterface utilisateur intuitive guide les tests et affiche les valeurs mesurées sous forme graphique.
Lalimentation en eau ainsi que les ajustages du débit et de la température seffectuent via le module de base.
Les mesures de débit, de pression et de température sont également effectuées via le module de base.
Lappareil dessai se compose dune section de tuyau avec une section dentrée conique.
Lors de lessai, lécoulement est accéléré dans la section dentrée conique.
Le profil découlement se forme dans la section de tuyau suivante.
A lextrémité de la section de tuyau, un tube de Prandtl déplaçable verticalement avance dans lécoulement.
La position du tube de Prandtl est déterminée à laide dun comparateur à cadran numérique et ajustée avec un réglage fin.
Le tube de Prandtl mesure les pressions dynamiques à différentes positions du diamètre de la section de tuyau.
Le profil de vitesse est alors déterminé à partir des pressions dynamiques mesurées.
La section de tuyau débouche dans un réservoir de stabilisation avec une paroi frontale transparente, qui permet dobserver le dispositif de mesure.
En outre, linfluence de la viscosité sur la formation de lécoulement peut être étudiée.
Pour cela, leau est chauffée à laide dun réchauffeur intégré au module de base, ce qui permet de modifier la viscosité.
Laccessoire HM 250.02 se positionne facilement et en toute sécurité sur la surface de travail du module de base HM 250.
La technologie RFID est utilisée pour identifier automatiquement les accessoires, charger le logiciel GUNT approprié et effectuer la configuration automatique du système.
Linterface utilisateur intuitive guide les tests et affiche les valeurs mesurées sous forme graphique.
Lalimentation en eau ainsi que les ajustages du débit et de la température seffectuent via le module de base.
Les mesures de débit, de pression et de température sont également effectuées via le module de base.
Contenu didactique / Essais
- représentation du profil découlement
- détermination dune vitesse découlement locale et dune vitesse découlement moyenne
- influence du nombre de Reynolds sur le profil découlement
- identification des différences entre la formation de lécoulement laminaire et la formation de lécoulement turbulent
- frottement du tube / contrainte de cisaillement
- identification des conditions limites sur la formation du profil découlement
- étudier linfluence de la température sur la formation de lécoulement
- logiciel GUNT spécifiquement adapté aux accessoires utilisés
module dapprentissage avec principes théoriques de base
description de lappareil
préparation aux essais guidés
exécution de cet essai
affichage graphique du profil découlement
transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures décran, par exemple lévaluation dans Excel
- différents niveaux dutilisateurs sélectionnables
Les grandes lignes
- représentation des profils découlement laminaire et turbulent
- exécution intuitive des essais via lécran tactile (HMI)
- un routeur WLAN intégré pour lexploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone
- lidentification automatique des accessoires grâce à la technologie RFID
- représentation du profil découlement
- détermination dune vitesse découlement locale et dune vitesse découlement moyenne
- influence du nombre de Reynolds sur le profil découlement
- identification des différences entre la formation de lécoulement laminaire et la formation de lécoulement turbulent
- frottement du tube / contrainte de cisaillement
- identification des conditions limites sur la formation du profil découlement
- étudier linfluence de la température sur la formation de lécoulement
- logiciel GUNT spécifiquement adapté aux accessoires utilisés
module dapprentissage avec principes théoriques de base
description de lappareil
préparation aux essais guidés
exécution de cet essai
affichage graphique du profil découlement
transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures décran, par exemple lévaluation dans Excel
- différents niveaux dutilisateurs sélectionnables
Les grandes lignes
- représentation des profils découlement laminaire et turbulent
- exécution intuitive des essais via lécran tactile (HMI)
- un routeur WLAN intégré pour lexploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone
- lidentification automatique des accessoires grâce à la technologie RFID
Caractéristiques techniques
Section de tuyau
- longueur: 310mm
- Ø intérieur: 5mm
- entrée conique angle: 36°
- matériau: acier inoxydable
Dispositif de mesure avec tube de Prandtl déplaçable verticalement
- tube de Prandtl, Ø extérieur: 0,8mm, Ø intérieur: 0,57mm, matériau: acier inoxydable, polypropylène
comparateur à cadran, numérique
- plage de déplacement: 12,5mm
- résolution: 0,01mm
- tige de serrage: Ø 0,8mm
- écran LCD
- sortie de données: RS 232
Plages de mesure
- plage de mesure indiquée débit: 0…5,5L/min
- plage de mesure indiquée pression: 0…150mbar
- plage de mesure indiquée température: 0…50°C
Section de tuyau
- longueur: 310mm
- Ø intérieur: 5mm
- entrée conique angle: 36°
- matériau: acier inoxydable
Dispositif de mesure avec tube de Prandtl déplaçable verticalement
- tube de Prandtl, Ø extérieur: 0,8mm, Ø intérieur: 0,57mm, matériau: acier inoxydable, polypropylène
comparateur à cadran, numérique
- plage de déplacement: 12,5mm
- résolution: 0,01mm
- tige de serrage: Ø 0,8mm
- écran LCD
- sortie de données: RS 232
Plages de mesure
- plage de mesure indiquée débit: 0…5,5L/min
- plage de mesure indiquée pression: 0…150mbar
- plage de mesure indiquée température: 0…50°C
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Principes de base physiques et propriétés des fluides
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Principes de base de la hydrodynamique
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Hydrodynamique
Poids: 5.2 Kg
