HM 150.18 Essai d'Osborne Reynolds (Réf. 070.15018)

Un écoulement laminaire et un écoulement turbulent sont représentés durant l'essai d'Osborne Reynolds.

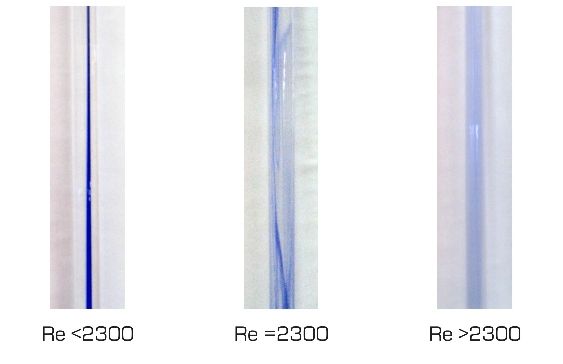

On peut alors observer, à partir d'une vitesse seuil, la transition entre écoulement laminaire et écoulement turbulent.
Pour déterminer si un écoulement est laminaire ou turbulent, on utilise le nombre de Reynolds.
Avec le HM 150.18, les lignes de courant des écoulements laminaire et turbulent sont représentées en couleur grâce à l'injection d'un produit de contraste (encre).
Les résultats de l'essai permettent de déterminer le nombre de Reynolds critique.

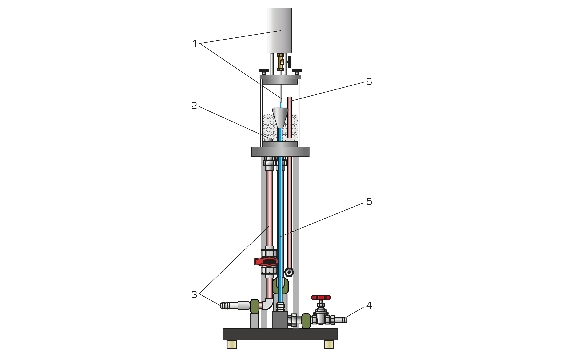

L'appareil d'essai est composé d'une section de tuyau transparente où s'écoule de l'eau avec une arrivée optimisée.
Une soupape permet d'ajuster le débit dans la section de tuyau.
On injecte de l'encre dans l'eau qui circule.
Une couche de billes de verre à l'intérieur du réservoir d'arrivée assure l'homogénéité de l'écoulement et limite la formation de tourbillons.
L'appareil d'essai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L'alimentation en eau et la mesure du débit se font au moyen du HM 150.
L'appareil d'essai peut être également utilisé sur le réseau du laboratoire.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.

Contenu didactique / Essais

- visualisation de l'écoulement laminaire
- visualisation de la zone de transition
- visualisation de l'écoulement turbulent
- détermination du nombre de Reynolds critique

Les grandes lignes
- Visualisation d'un écoulement laminaire et d'un écoulement turbulent
- Détermination du nombre de Reynolds critique
- Essai classique selon le modèle du physicien britannique Osborne Reynolds

Caractéristiques techniques

Réservoir d'arrivée
- volume: 2200mL

Section de tuyau
- longueur: 675mm
- diamètre intérieur: 10mm

Réservoir d'encre
- volume: env. 250mL

Informations logistiques
Dimensions et poids
Lxlxh: 400x400x1140mm
Poids: env. 16kg

Necessaire au fonctionnement
HM 150 (circuit d'eau fermé) ou bien raccord d'eau, drain

Liste de livraison
1 appareil d'essai
1 sac de billes en verre
1L d'encre
1 documentation didactique

Poids: 16 Kg
Delai de livraison estimé : 5 semaines
HM150.18 Osborne Reynolds
