Avec HM 164, on démontre dans un canal ouvert différents processus d'écoulement sur divers ouvrages de contrôle.
Dans le canal fermé, on détermine les pressions dans une conduite.

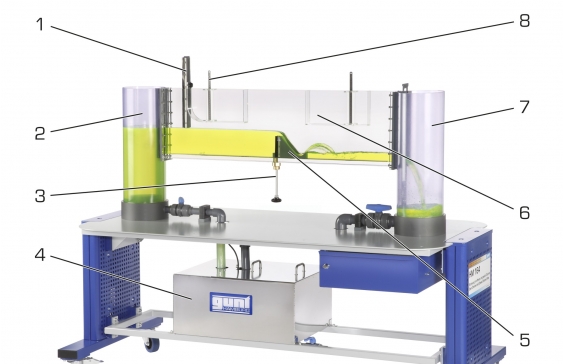

Le banc dessai comprend un canal dessai transparent avec limite supérieure, un seuil ajustable en hauteur et un circuit d'eau fermé.
Le niveau de l'eau dans la section d'essai est ajusté au moyen d'un déversoir à paroi mince ajustable au niveau de la sortie d'eau.
Une modification facile du montage permet d'utiliser le canal d'essai soit comme canal ouvert soit comme canal fermé.

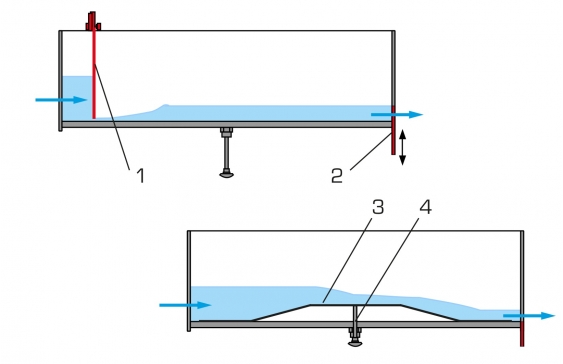

Lors de l'étude de l'écoulement dans le canal ouvert, le niveau d'eau doit être bas.
Pour la réalisation de l'essai, on fixe un déversoir au fond du canal et on utilise le seuil ajustable en hauteur.
Il est également possible de démontrer l'écoulement en dessous d'une vanne.
Différents déversoirs faciles à échanger sont à disposition pour tenir lieu d'ouvrages de contrôle.

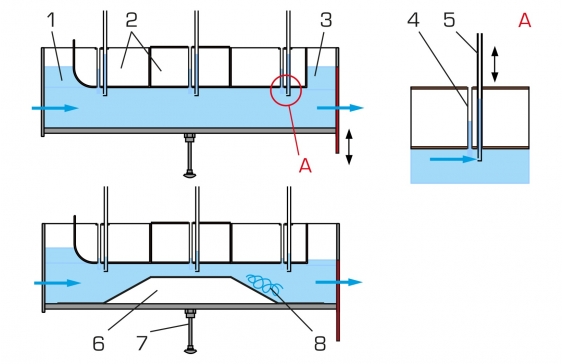

Dans le cas de l'étude du canal fermé, le niveau d'eau est tel qu'il permet une traversée de l'ensemble de la section d'essai.
Le seuil est ici utilisé pour modifier la section traversée.
Les pressions statiques et les pressions totales au passage de la section sont enregistrées par des tubes de mesure.
La vitesse d'écoulement est calculée à partir du différentiel de pression.

Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Écoulement dans des canaux à surface libre
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Écoulement dans les conduites

Poids: 150 Kg
Delai de livraison estimé : 16 semaines
