Les voies navigables, la régulation des fleuves et les ouvrages de retenue font partie des sujets traités par le génie hydraulique.
Des canaux d'essai installés dans le laboratoire aident à en assimiler les principes de base.

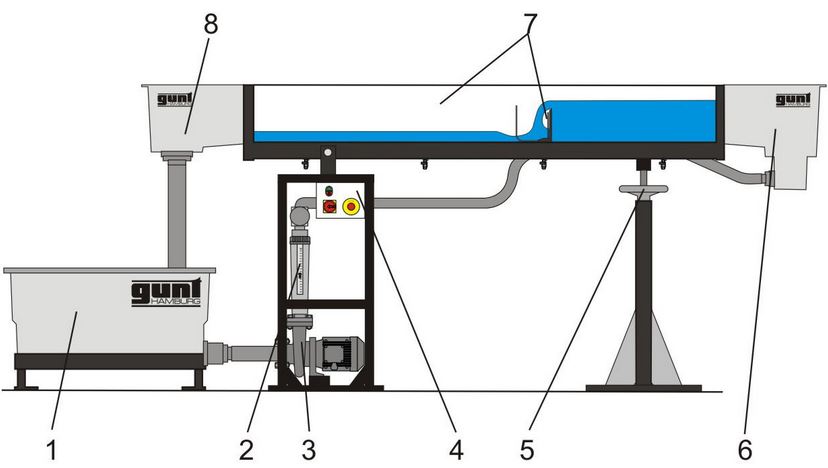

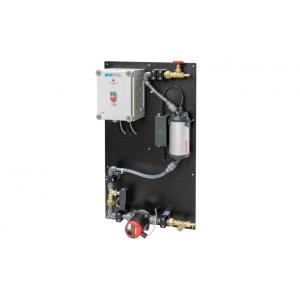

Le canal d'essai HM 160 dispose d'un circuit d'eau fermé.
La coupe transversale de la section d'essai est de 86x300mm.

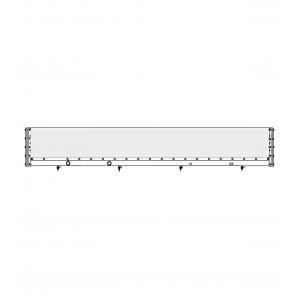

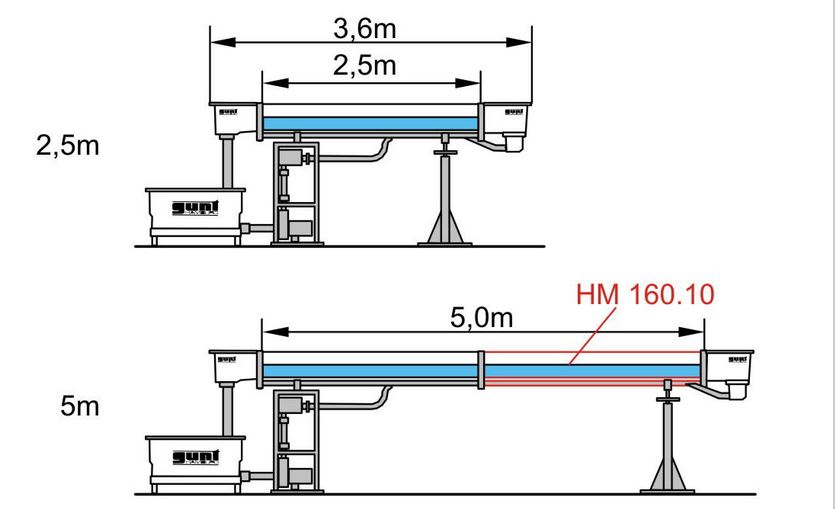

La section d'essai a une longueur de 2,5m, ou de 5m en y ajoutant la rallonge HM 160.10.
Les parois latérales de la section d'essai sont en verre renforcé permettant l'observation optimale des essais.
Tous les composants en contact avec l'eau sont fabriqués dans des matériaux résistants à la corrosion (acier inoxydable, plastique renforcé de fibres de verre).
L'élément d'entrée est conçu de façon à minimiser les turbulences de l'écoulement à son arrivée dans la section d'essai.
Afin de permettre la simulation de chutes et l'ajustement d'un écoulement uniforme ayant une profondeur constante, il est possible contrôler en continu l'inclinaison du canal d'essai.

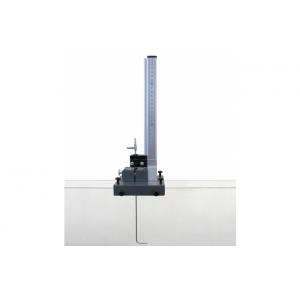

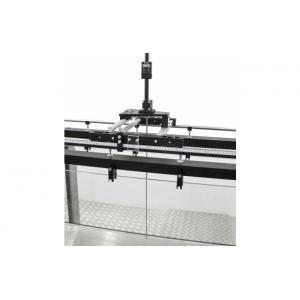

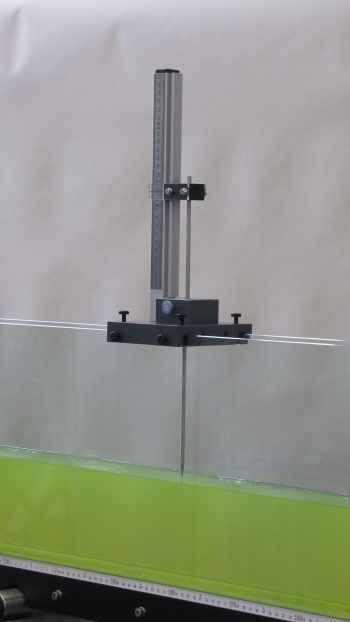

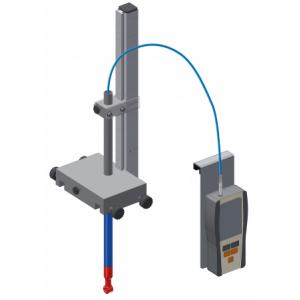

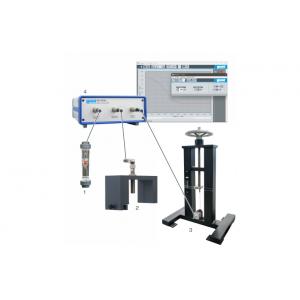

De nombreux modèles sont disponibles comme accessoires.
Il s'agit par exemple: des déversoirs, piles, canaux de mesure ou un générateur de vagues.
Ce qui permet de réaliser un ensemble d'essais complet.
La plupart des modèles se vissent rapidement et de manière sécurisée au fond de la section d'essai.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.
Des canaux d'essai installés dans le laboratoire aident à en assimiler les principes de base.
Le canal d'essai HM 160 dispose d'un circuit d'eau fermé.
La coupe transversale de la section d'essai est de 86x300mm.
La section d'essai a une longueur de 2,5m, ou de 5m en y ajoutant la rallonge HM 160.10.
Les parois latérales de la section d'essai sont en verre renforcé permettant l'observation optimale des essais.
Tous les composants en contact avec l'eau sont fabriqués dans des matériaux résistants à la corrosion (acier inoxydable, plastique renforcé de fibres de verre).
L'élément d'entrée est conçu de façon à minimiser les turbulences de l'écoulement à son arrivée dans la section d'essai.
Afin de permettre la simulation de chutes et l'ajustement d'un écoulement uniforme ayant une profondeur constante, il est possible contrôler en continu l'inclinaison du canal d'essai.
De nombreux modèles sont disponibles comme accessoires.
Il s'agit par exemple: des déversoirs, piles, canaux de mesure ou un générateur de vagues.
Ce qui permet de réaliser un ensemble d'essais complet.
La plupart des modèles se vissent rapidement et de manière sécurisée au fond de la section d'essai.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.
Contenu didactique / Essais
Avec les modèles disponibles comme accessoires, on étudie les phénomènes suivants
- écoulement uniforme et écoulement non uniforme
- formules de débits
- changement d'écoulement (ressaut)

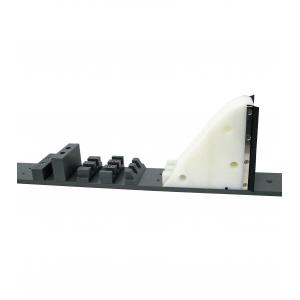

- dissipation d'énergie (ressaut, bassin d'amortissement)
- écoulement par des ouvrages de contrôle

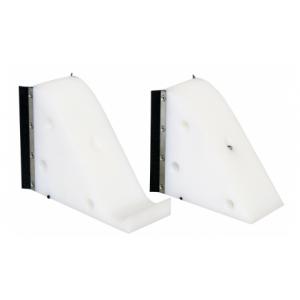

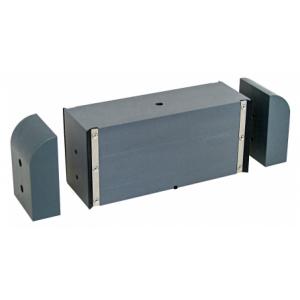

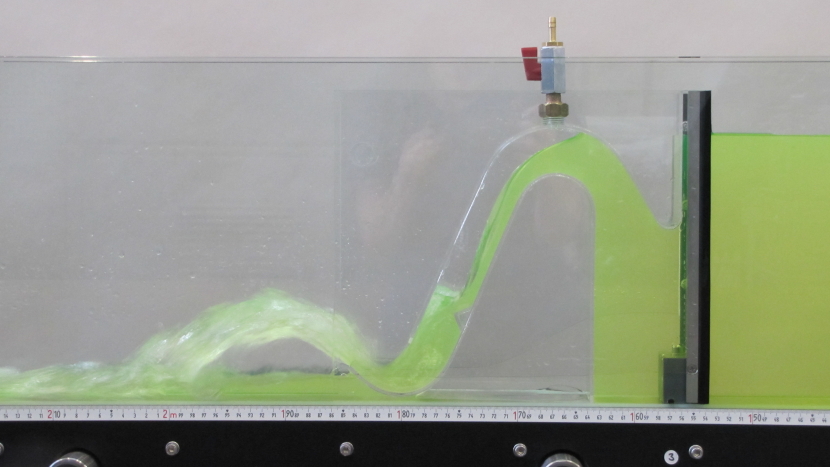

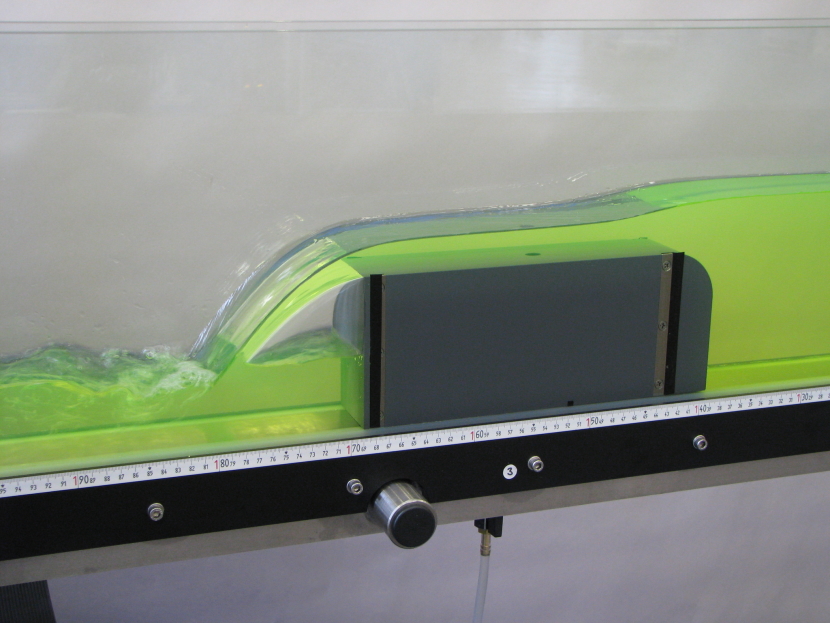

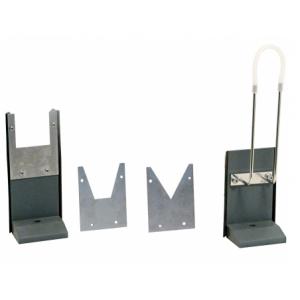

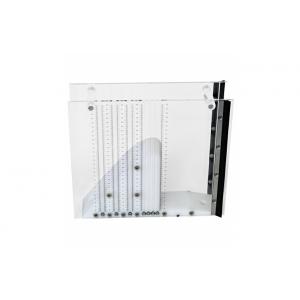

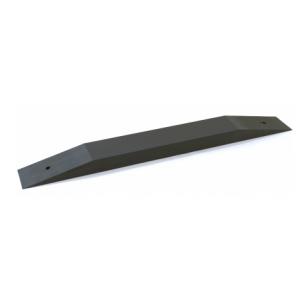

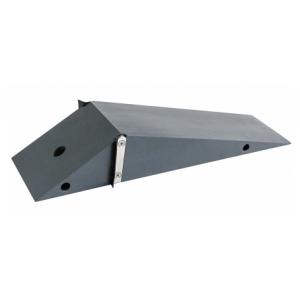

-- déversoirs (à paroi mince, à crête déversante, à
-- crête arrondie)

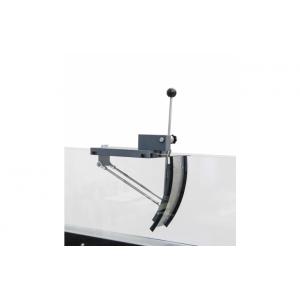

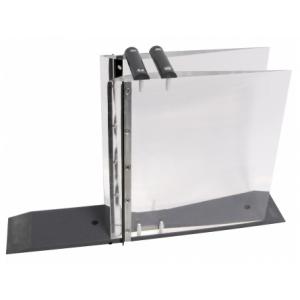

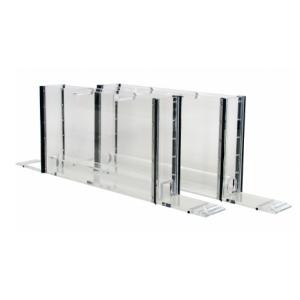

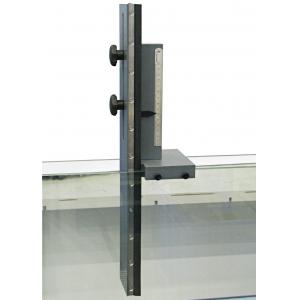

-- écoulement en dessous de vannes

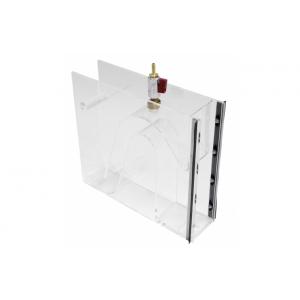

- canal jaugeur

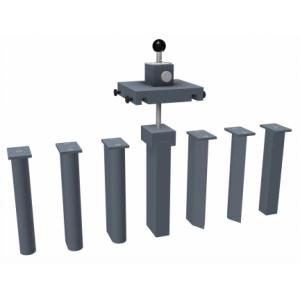

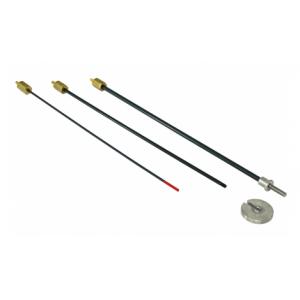

- pertes locales dues à des obstacles

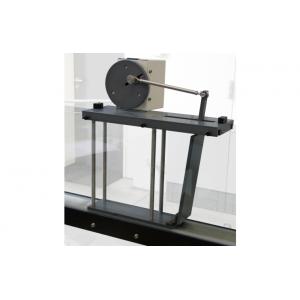

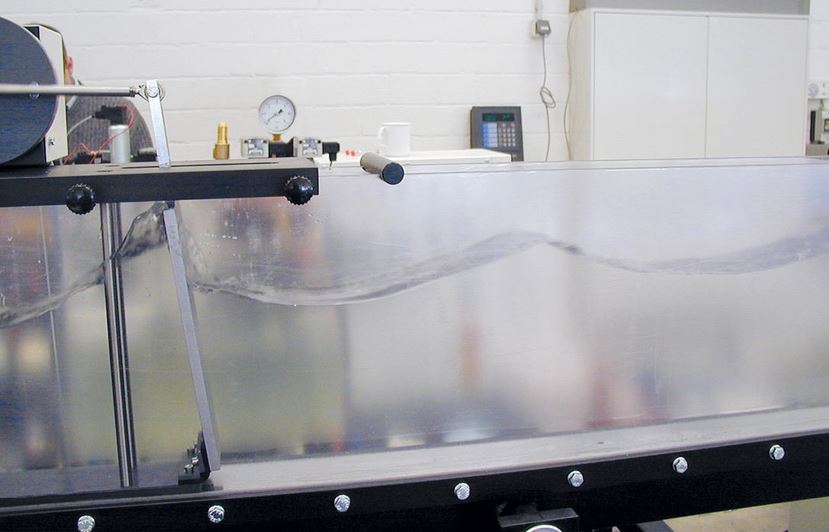

- écoulement non stationnaire: vagues
- pilots vibrants

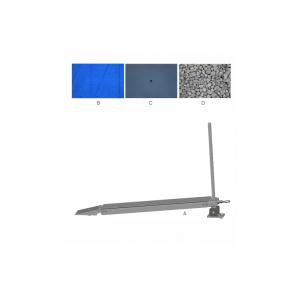

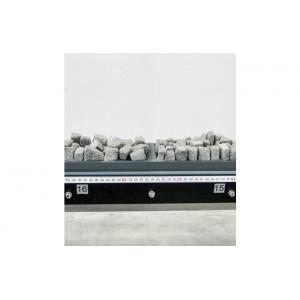

- transport des sédiments
Les grandes lignes
- Principes de base de l'écoulement dans les canaux
- Section d'essai avec parois latérales transparentes, disponible avec une longueur de 2,5m ou 5m
- Écoulement homogène grâce à un élément d'entrée très bien conçu
- Modèles dans tous les domaines du génie hydraulique sont disponibles comme accessoires
Avec les modèles disponibles comme accessoires, on étudie les phénomènes suivants
- écoulement uniforme et écoulement non uniforme
- formules de débits
- changement d'écoulement (ressaut)
- dissipation d'énergie (ressaut, bassin d'amortissement)
- écoulement par des ouvrages de contrôle
-- déversoirs (à paroi mince, à crête déversante, à
-- crête arrondie)
-- écoulement en dessous de vannes
- canal jaugeur
- pertes locales dues à des obstacles
- écoulement non stationnaire: vagues
- pilots vibrants
- transport des sédiments
Les grandes lignes
- Principes de base de l'écoulement dans les canaux
- Section d'essai avec parois latérales transparentes, disponible avec une longueur de 2,5m ou 5m
- Écoulement homogène grâce à un élément d'entrée très bien conçu
- Modèles dans tous les domaines du génie hydraulique sont disponibles comme accessoires
Caractéristiques techniques
Section d'essai
- longueur: 2,5m ou 5m (avec 1x HM 160.10)
- section d'écoulement lxh: 86x300mm
- système d'ajustage de l'inclinaison: -0,5...+3%
Réservoir: 280L
Pompe
- puissance absorbée: 1,02kW
- débit de refoulement max.: 22,5m³/h
- hauteur de refoulement max.: 13,7m

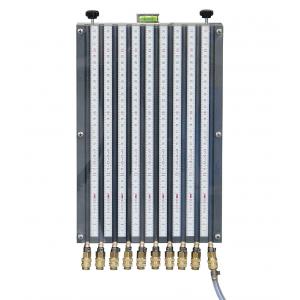

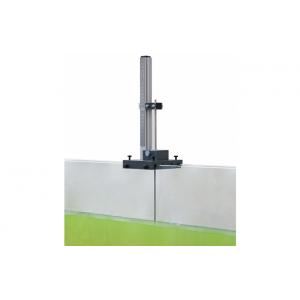

Plage de mesure
- débit: 0...10m³/h
Section d'essai
- longueur: 2,5m ou 5m (avec 1x HM 160.10)
- section d'écoulement lxh: 86x300mm
- système d'ajustage de l'inclinaison: -0,5...+3%
Réservoir: 280L
Pompe
- puissance absorbée: 1,02kW
- débit de refoulement max.: 22,5m³/h
- hauteur de refoulement max.: 13,7m
Plage de mesure
- débit: 0...10m³/h
Informations logistiques
Dimensions et poids
Lxlxh: 4300x660x1350mm (section d'essai 2,5m)
Poids: env. 244 kg
Necessaire au fonctionnement
230V, 50/60Hz
Liste de livraison
1 canal d'essai
1 documentation didactique
Lxlxh: 4300x660x1350mm (section d'essai 2,5m)
Poids: env. 244 kg
Necessaire au fonctionnement
230V, 50/60Hz
Liste de livraison
1 canal d'essai
1 documentation didactique
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Écoulement dans des canaux à surface libre
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Écoulement dans des canaux à surface libre
Poids: 244 Kg Delai de livraison estimé : 5 semaines
