Le tube de Prandtl HM 160.50 est un dispositif de mesure de la vitesse d'écoulement dans le canal d'essai HM 160.

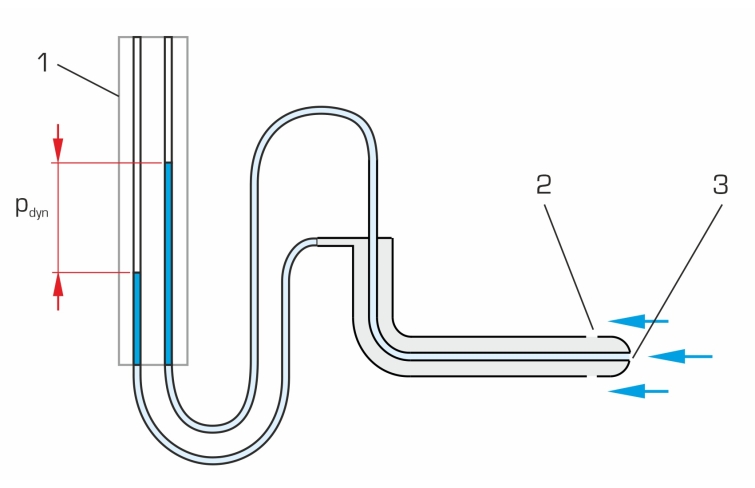

Il mesure la pression statique et la pression totale au point souhaité de l'écoulement.
Un manomètre à double tubes indique les deux pressions.
Le différentiel de pression entre la pression statique et la pression totale correspond à la pression dynamique à partir de laquelle on peut calculer la vitesse d'écoulement.
Le tube de Prandtl et le manomètre à double tubes sont attachés à un support qui peut être positionné et fixé à n'importe quel endroit de la section d'essai.
Le tube de Prandtl peut être déplacé verticalement. Une échelle indique la position verticale correspondante de la mesure.
Il mesure la pression statique et la pression totale au point souhaité de l'écoulement.
Un manomètre à double tubes indique les deux pressions.
Le différentiel de pression entre la pression statique et la pression totale correspond à la pression dynamique à partir de laquelle on peut calculer la vitesse d'écoulement.
Le tube de Prandtl et le manomètre à double tubes sont attachés à un support qui peut être positionné et fixé à n'importe quel endroit de la section d'essai.
Le tube de Prandtl peut être déplacé verticalement. Une échelle indique la position verticale correspondante de la mesure.
Contenu didactique / Essais
Les grandes lignes
- Détermination de la vitesse d'écoulement par le tube de Prandtl
- Détermination de la vitesse d'écoulement par le tube de Prandtl
Caractéristiques techniques
Échelle
- 0...240mm
- graduation: 1mm
Plage de mesure
- pression: 2x 0...350mm CE
Échelle
- 0...240mm
- graduation: 1mm
Plage de mesure
- pression: 2x 0...350mm CE
Informations logistiques
Dimensions et poids
Lxlxh: 250x180x510mm
Poids: env. 3kg
Lxlxh: 250x180x510mm
Poids: env. 3kg
Poids: 3 Kg Delai de livraison estimé : 5 semaines
