Ref: EWTGUHL392C
HL 392C Dispositifs de sécurité pour les installations de chauffage avec air comprimé (065.392C0)
Avec interface PC USB et logiciel inclus

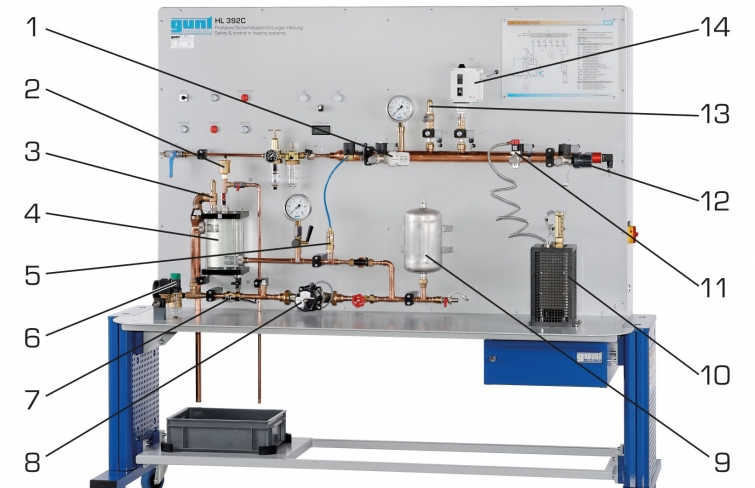

Le banc d´ essai permet d´étudier et d´évaluer divers dispositifs de sécurité et appareils de contrôle.
Tous les composants utilisés sont des composants industriels usuels.

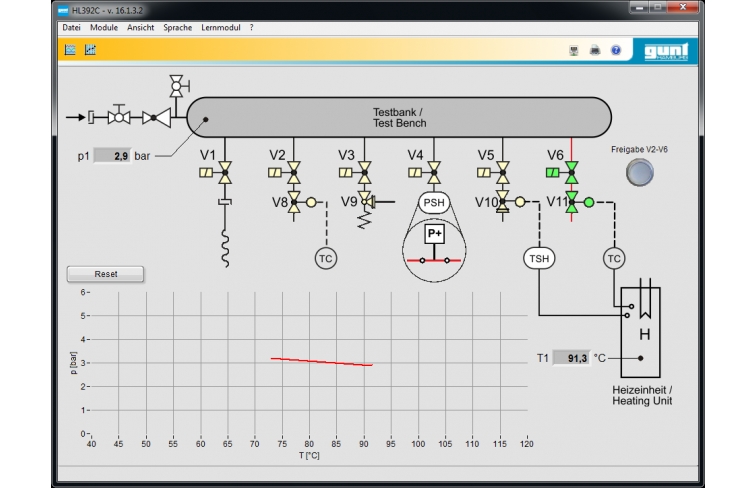

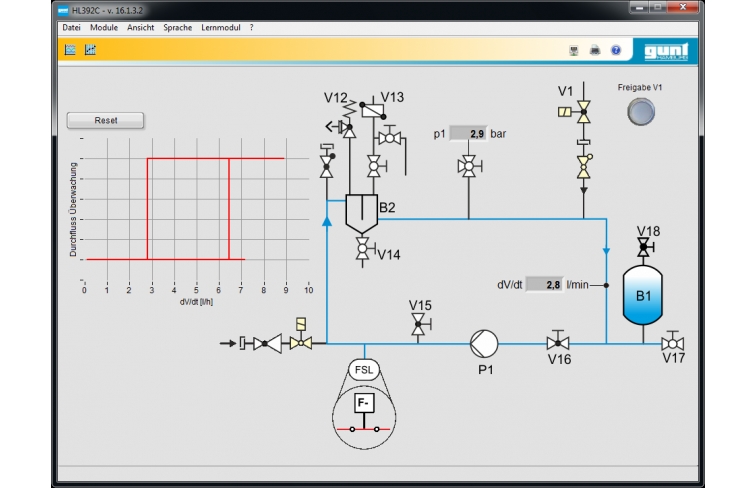

Les valeurs mesurées sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Tous les composants utilisés sont des composants industriels usuels.
Les valeurs mesurées sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.

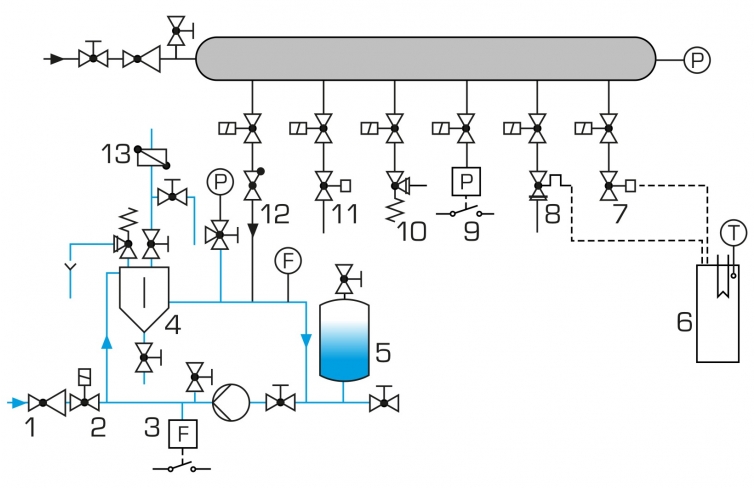

Contenu didactique / Essais
- fonction et comportement en service
soupape de sécurité
soupape d´échappement rapide
limiteur de pression de sécurité
soupape de sécurité thermique
vanne thermostatique
régulateur de température
séparateur d´ air
contrôleur de débit
Les grandes lignes
- étude des dispositifs de sécurité pour systèmes de chauffage avec acquisition de données
- fonction et comportement en service
soupape de sécurité
soupape d´échappement rapide
limiteur de pression de sécurité
soupape de sécurité thermique
vanne thermostatique
régulateur de température
séparateur d´ air
contrôleur de débit
Les grandes lignes
- étude des dispositifs de sécurité pour systèmes de chauffage avec acquisition de données
Caractéristiques techniques
Soupape de sécurité thermique
- température de déclenchement: 98ºC
Régulateur de température: 70...100ºC
Limiteur de pression de sécurité: 1...10bar, ajustable
Soupape de sécurité: 2,5bar
Contrôleur de débit: 7,7...13,4L/min (débit croissant)
Soupape de réduction de pression: 1,5...6bar
Dispositif de chauffage: 800W
Pompe
- puissance absorbée: 70W
- débit de refoulement max.: 60L/min
- hauteur de refoulement max.: 4m
Plages de mesure
- débit: 1...25L/min
- température: 0...160ºC
- pression: 2x 0...10bar
230V, 50Hz, 1 phase
Soupape de sécurité thermique
- température de déclenchement: 98ºC
Régulateur de température: 70...100ºC
Limiteur de pression de sécurité: 1...10bar, ajustable
Soupape de sécurité: 2,5bar
Contrôleur de débit: 7,7...13,4L/min (débit croissant)
Soupape de réduction de pression: 1,5...6bar
Dispositif de chauffage: 800W
Pompe
- puissance absorbée: 70W
- débit de refoulement max.: 60L/min
- hauteur de refoulement max.: 4m
Plages de mesure
- débit: 1...25L/min
- température: 0...160ºC
- pression: 2x 0...10bar
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 2010x820x1890mm
Poids: env. 210kg
Necessaire au fonctionnement
Air comprimé: 3bar
Alimentation en eau, drain
PC avec Windows
Liste de livraison
1 banc d´ essai
1 réservoir collecteur
1 jeu d´ accessoires
1 logiciel GUNT + câble USB
1 notice
Lxlxh: 2010x820x1890mm
Poids: env. 210kg
Necessaire au fonctionnement
Air comprimé: 3bar
Alimentation en eau, drain
PC avec Windows
Liste de livraison
1 banc d´ essai
1 réservoir collecteur
1 jeu d´ accessoires
1 logiciel GUNT + câble USB
1 notice
Poids: 210 Kg
