Dans une chaudière à vapeur, la pression et la température augmentent sous l'effet d'un apport permanent en énergie, si bien que la phase liquide du milieu, le plus souvent de l'eau, se transforme en phase vapeur.

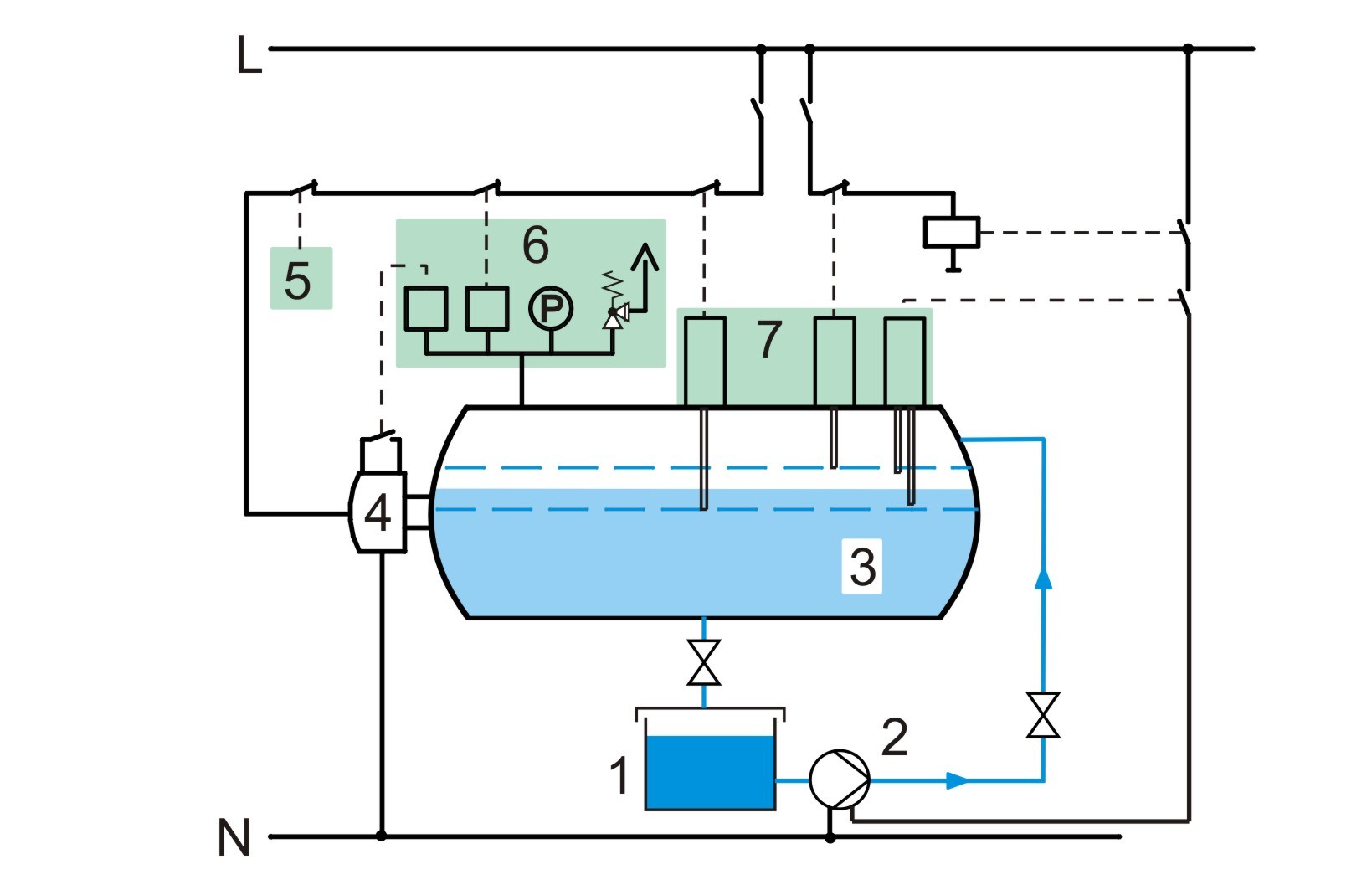

Les chaudières sont surveillées par des dispositifs de sécurité montés électriquement en série pour former ce qu'on appelle une "chaîne de sécurité".
Si l'un des organes de surveillance ou de commande se déclenche, une alarme se déclenche, toute l'installation est mise à l'arrêt et la partie menacée de l'installation est mise hors tension.
Le banc dessai ET 860 permet de simuler une chaudière avec laquelle on peut montrer le mode de fonctionnement et la réponse d'une chaîne de sécurité selon TRD 602.

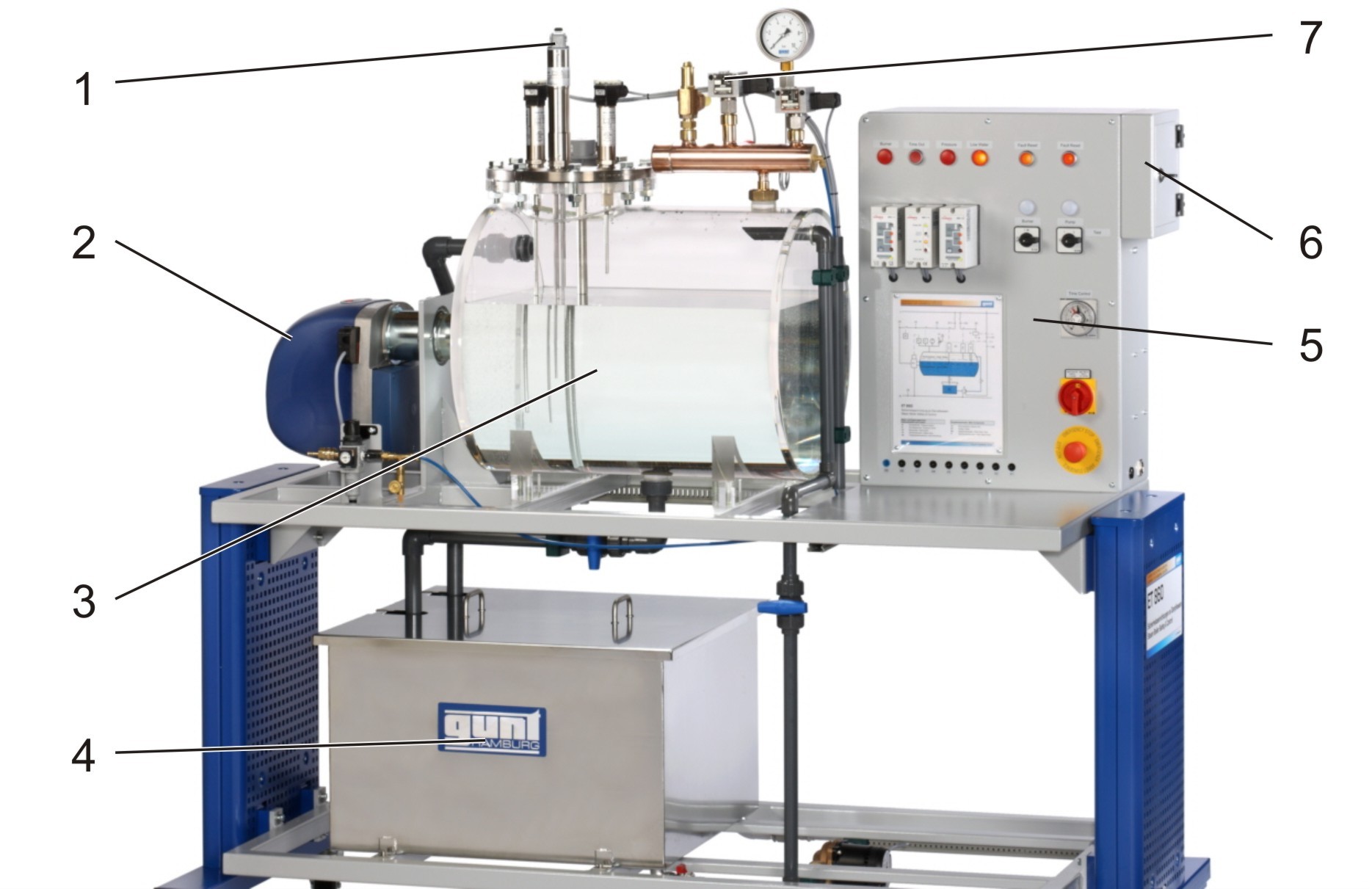

Le banc dessai dispose d'un circuit d'eau fermé composé d'un réservoir d'alimentation, d'une pompe et d'un modèle de chaudière transparente avec brûleur.
La chaudière est équipée de composants industriels de régulation ou de surveillance du niveau d'eau et de la pression.
Les composants utilisés sont en relation étroite avec la pratique.
La chaîne de sécurité du brûleur est construite de manière à être fonctionnelle.
Le fonctionnement du brûleur est simulé.
En plus des dispositifs de sécurité, l'installation est équipée de 15 circuits de panne.
Ces derniers permettent de simuler un dysfonctionnement des composants de l'installation et de s'exercer à localiser les pannes.
Le niveau d'eau et la pression sont enregistrés par des capteurs.
Les valeurs mesurées sont transmises à un PC afin dy être évaluées à laide du logiciel fourni.
La transmission des données au PC se fait par une interface USB.

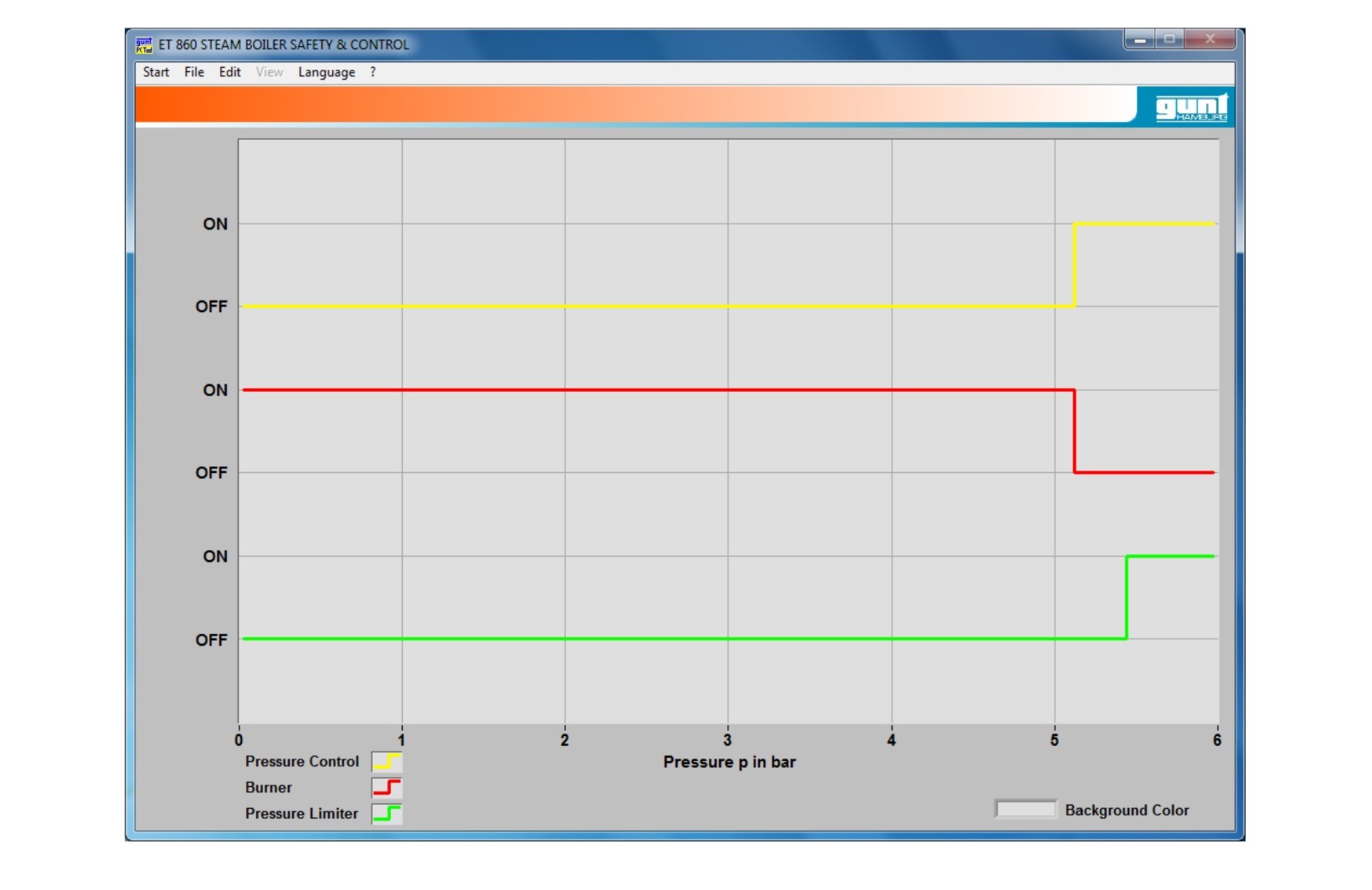

Le schéma de processus avec les composants de sécurité, les évolutions de la pression et une représentation du niveau d'eau peuvent être observés dans le logiciel.

Techniques > Thermique > Machines motrices et productrices > Centrales thermiques à vapeur
Techniques > Génie des Procédés > Principes de base du génie des procédés > Echangeurs de chaleur et générateurs de vapeur

Poids: 220 Kg
Delai de livraison estimé : 16 semaines
