HL 109 Panneau des dispositifs de sécurité dans une installation de chauffage (065.10900)
Fonctionnement des dispositifs de sécurité contre la surpression et une température trop haute

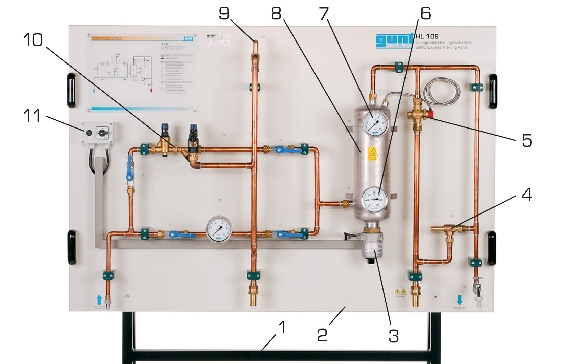

Sur le banc d'essai se trouve un réservoir sous pression chauffé électriquement.
Celui-ci peut être rempli via différentes secitions de tuyau.
Une des sections de tuyau est équipée d'un groupe de sécurité qui assure la protection du circuit fermé d'eau chaude.
Le réservoir sous pression est en outre équipé d'une soupape de sécurité thermique.
En cas de dépassement de la pression ou de la température, des dispositifs de sécurité se déclenchent.
La pression et la température dans le système sont indiquées.
Celui-ci peut être rempli via différentes secitions de tuyau.
Une des sections de tuyau est équipée d'un groupe de sécurité qui assure la protection du circuit fermé d'eau chaude.
Le réservoir sous pression est en outre équipé d'une soupape de sécurité thermique.
En cas de dépassement de la pression ou de la température, des dispositifs de sécurité se déclenchent.
La pression et la température dans le système sont indiquées.
Contenu didactique / Essais
- fonctionnement de soupapes de sûreté
- structure et fonctionnement d'un groupe de sécurité
- fonction d'une soupape de sécurité thermique
Les grandes lignes
- Banc d'essai pour techniques de chauffage et sanitaire
- Fonctionnement du dispositif de sécurité
- Réservoir sous pression éprouvé
- fonctionnement de soupapes de sûreté
- structure et fonctionnement d'un groupe de sécurité
- fonction d'une soupape de sécurité thermique
Les grandes lignes
- Banc d'essai pour techniques de chauffage et sanitaire
- Fonctionnement du dispositif de sécurité
- Réservoir sous pression éprouvé
Caractéristiques techniques
Réservoir de pression en acier (1.4541)
- capacité: env. 5L
- pression max. de fonctionnement: 7,8bar
Dispositif de chauffage vissé
- puissance: 3kW
- type de protection: IP 65
Soupape de sécurité thermique
- température de déclenchement: 95°C
Soupape de réduction de pression
- plage d'ajustage: 1,5...6bar
Plages de mesure
- pression: 0...10bar
- température: 0...120°C
Réservoir de pression en acier (1.4541)
- capacité: env. 5L
- pression max. de fonctionnement: 7,8bar
Dispositif de chauffage vissé
- puissance: 3kW
- type de protection: IP 65
Soupape de sécurité thermique
- température de déclenchement: 95°C
Soupape de réduction de pression
- plage d'ajustage: 1,5...6bar
Plages de mesure
- pression: 0...10bar
- température: 0...120°C
Informations logistiques
Dimensions et poids
Lxlxh: 1660x700x1850mm
Poids: env. 105kg
Necessaire au fonctionnement
230V, 50/60Hz, 1 phase
Alimentation eau, évacuation
Liste de livraison
1 banc d'essai
1 jeu de flexibles
1 mode d'emploi
Lxlxh: 1660x700x1850mm
Poids: env. 105kg
Necessaire au fonctionnement
230V, 50/60Hz, 1 phase
Alimentation eau, évacuation
Liste de livraison
1 banc d'essai
1 jeu de flexibles
1 mode d'emploi
Poids: 105 Kg Delai de livraison estimé : 16 semaines
