Ref: EWTGUFT903
FT 903 Kit d’outils de chanfreinage et de lamage (Réf. 054.90300)
Ce kit sert principalement de matériel didactique et informatif.
La réalisation de travaux pratiques ou d'essais n'est pas prévue.

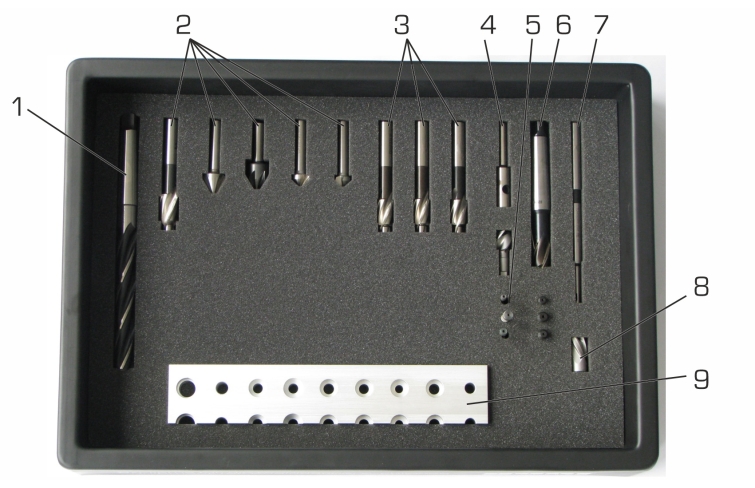

Le kit comprend 12 outils à chanfreiner et à lamer différents, dont certains de forme spéciale comme une fraise à chanfreiner réversible par exemple.
Des pilotes interchangeables ainsi qu'une épreuve dusinage avec trous chanfreinés et lamés sont également fournis.
Le diamètre doutil maximal est de 16,75mm.
Les outils sont disposés de façon ordonnée sur un plateau en matière plastique.
Le matériel didactique d'accompagnement clairement structuré accentue l'utilité informative du kit doutils.
La réalisation de travaux pratiques ou d'essais n'est pas prévue.
Le kit comprend 12 outils à chanfreiner et à lamer différents, dont certains de forme spéciale comme une fraise à chanfreiner réversible par exemple.
Des pilotes interchangeables ainsi qu'une épreuve dusinage avec trous chanfreinés et lamés sont également fournis.
Le diamètre doutil maximal est de 16,75mm.
Les outils sont disposés de façon ordonnée sur un plateau en matière plastique.
Le matériel didactique d'accompagnement clairement structuré accentue l'utilité informative du kit doutils.
Contenu didactique / Essais
- Connaissance des principaux outils à chanfreiner et à lamer utilisés en mécanique et de leur application spécifique
- Applications pour différents angles de chanfreinage
Les grandes lignes
- Kit didactique étendu des principaux outils à chanfreiner et à lamer utilisés en mécanique
Les caractéristiques techniques
1 foret aléseur: D=16,75mm
5 fraises coniques (M8/90°, C20/60°, A20/60°,
C15/90°, C16,5/90°)
4 fraises à bout plat (3xM8, D=15mm)
1 fraise à lamer: D=15mm
1 fraise à chanfreiner réversible: D=15mm
- Connaissance des principaux outils à chanfreiner et à lamer utilisés en mécanique et de leur application spécifique
- Applications pour différents angles de chanfreinage
Les grandes lignes
- Kit didactique étendu des principaux outils à chanfreiner et à lamer utilisés en mécanique
Les caractéristiques techniques
1 foret aléseur: D=16,75mm
5 fraises coniques (M8/90°, C20/60°, A20/60°,
C15/90°, C16,5/90°)
4 fraises à bout plat (3xM8, D=15mm)
1 fraise à lamer: D=15mm
1 fraise à chanfreiner réversible: D=15mm
Informations logistiques
Dimensions et poids
Lxlxh : 500 x 350 x 110 mm (plateau)
Poids : env. 6 kg
Liste de livraison
1 kit complet sur plateau
matériel daccompagnement didactique
Lxlxh : 500 x 350 x 110 mm (plateau)
Poids : env. 6 kg
Liste de livraison
1 kit complet sur plateau
matériel daccompagnement didactique
Poids: 6 Kg Delai de livraison estimé : 8 semaines
