Contrairement aux réservoirs à paroi mince, la conception des réservoirs à paroi épaisse doit tenir compte dune répartition des contraintes irrégulières sur lépaisseur de la paroi.
Un réservoir à paroi épaisse sous pression intérieure présente une contrainte triaxiale, avec les contraintes normales suivantes: contraintes radiales, tangentielles et axiales.
Les contraintes présentes dans un réservoir ne pouvant être mesurées directement, elles sont déterminées via une mesure des déformations à la surface.
La technique de mesure basée sur la jauge de contrainte permet denregistrer les déformations sous forme de grandeurs électriques et de déterminer les contraintes à partir de ces grandeurs.

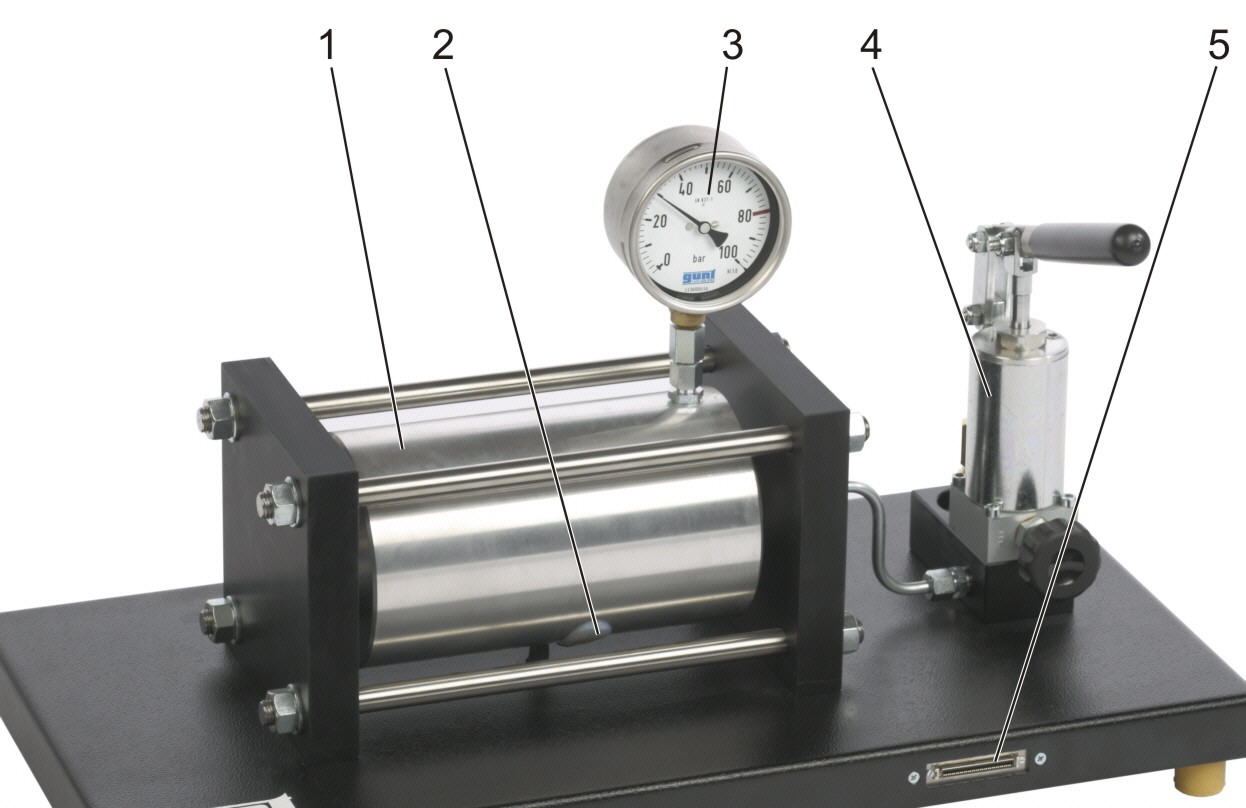

Lappareil d'essai FL 140 permet détudier les contraintes normales sur un réservoir à paroi épaisse soumis à une pression intérieure.
Le réservoir rempli dhuile se compose de deux parties et est fermé des deux côtés.
La pression intérieure est générée dans le réservoir à laide dune pompe hydraulique.

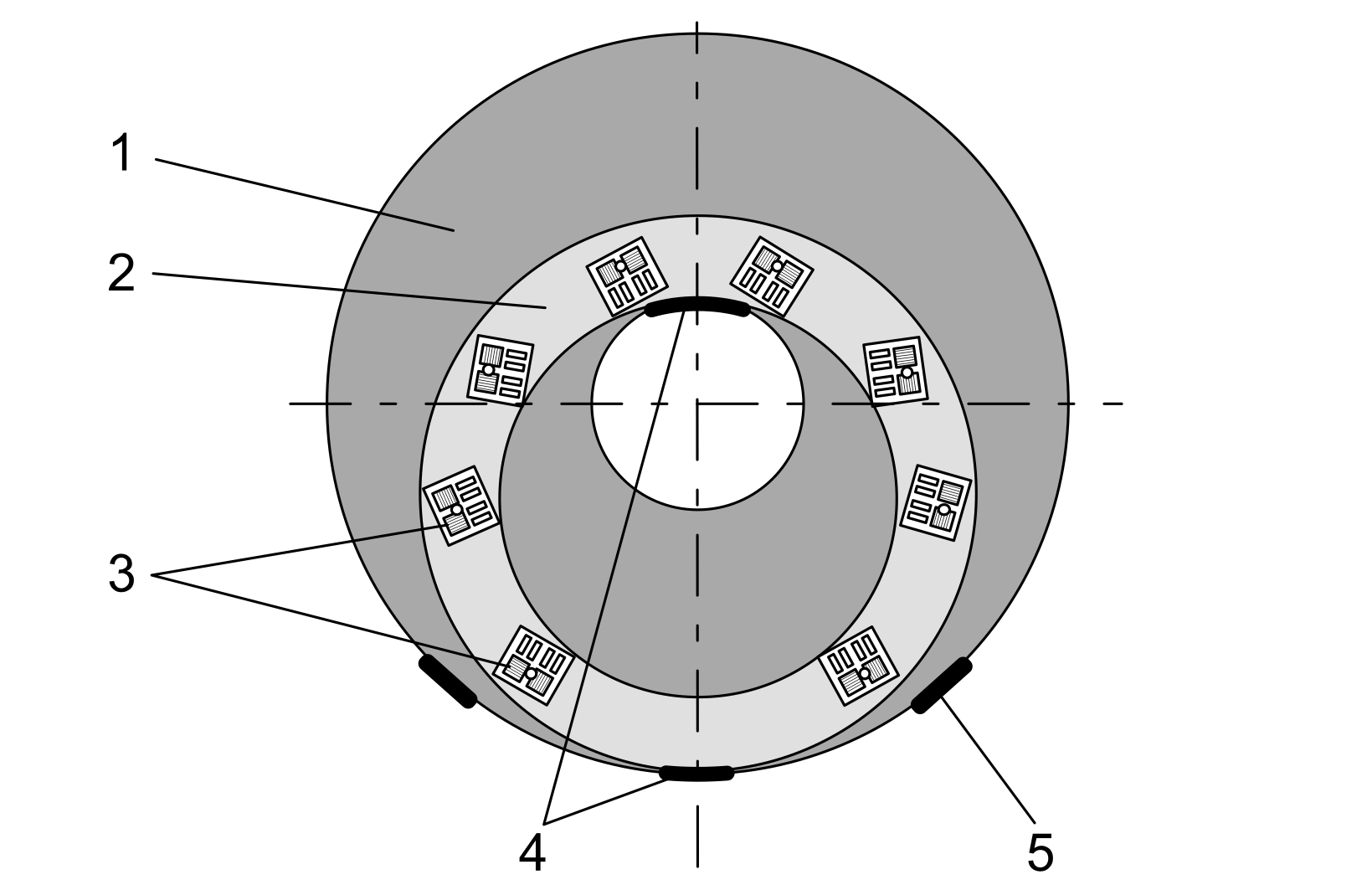

Un manomètre indique la pression intérieure. Une rainure excentrique dans laquelle des jauges de contrainte sont installées sur différents rayons est fraisée entre les deux parties du réservoir.
Dautres jauges de contrainte sont également placées sur la surface intérieure et la surface extérieure du réservoir.
Les déformations dans la direction radiale, tangentielle et axiale sont mesurées et létat des déformations peut être enregistré complètement.

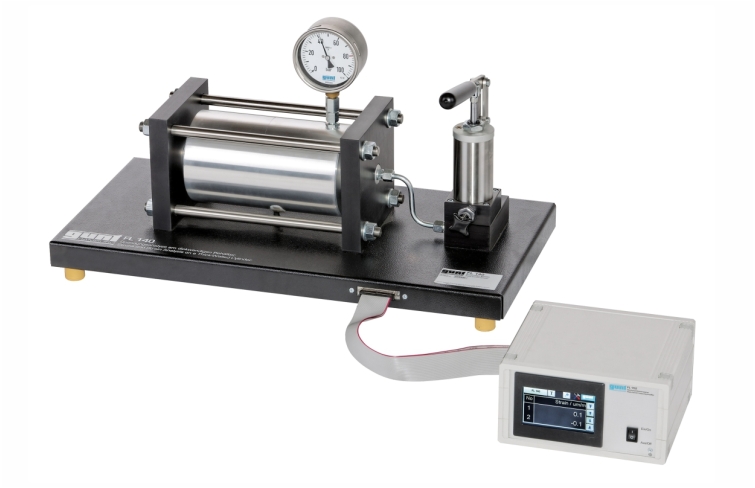

Lamplificateur de mesure FL 152 indique les signaux enregistrés comme valeurs de mesure.

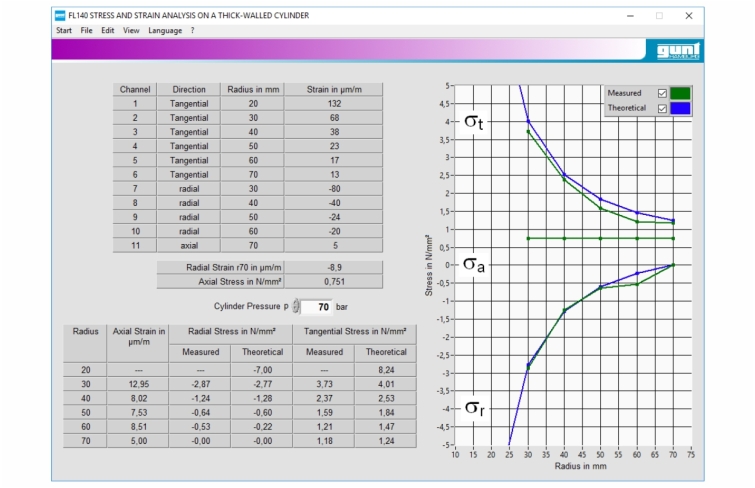

Pour faciliter et représenter clairement les résultats de l'essai, les valeurs de mesure peuvent être reprises par le logiciel dapplication.

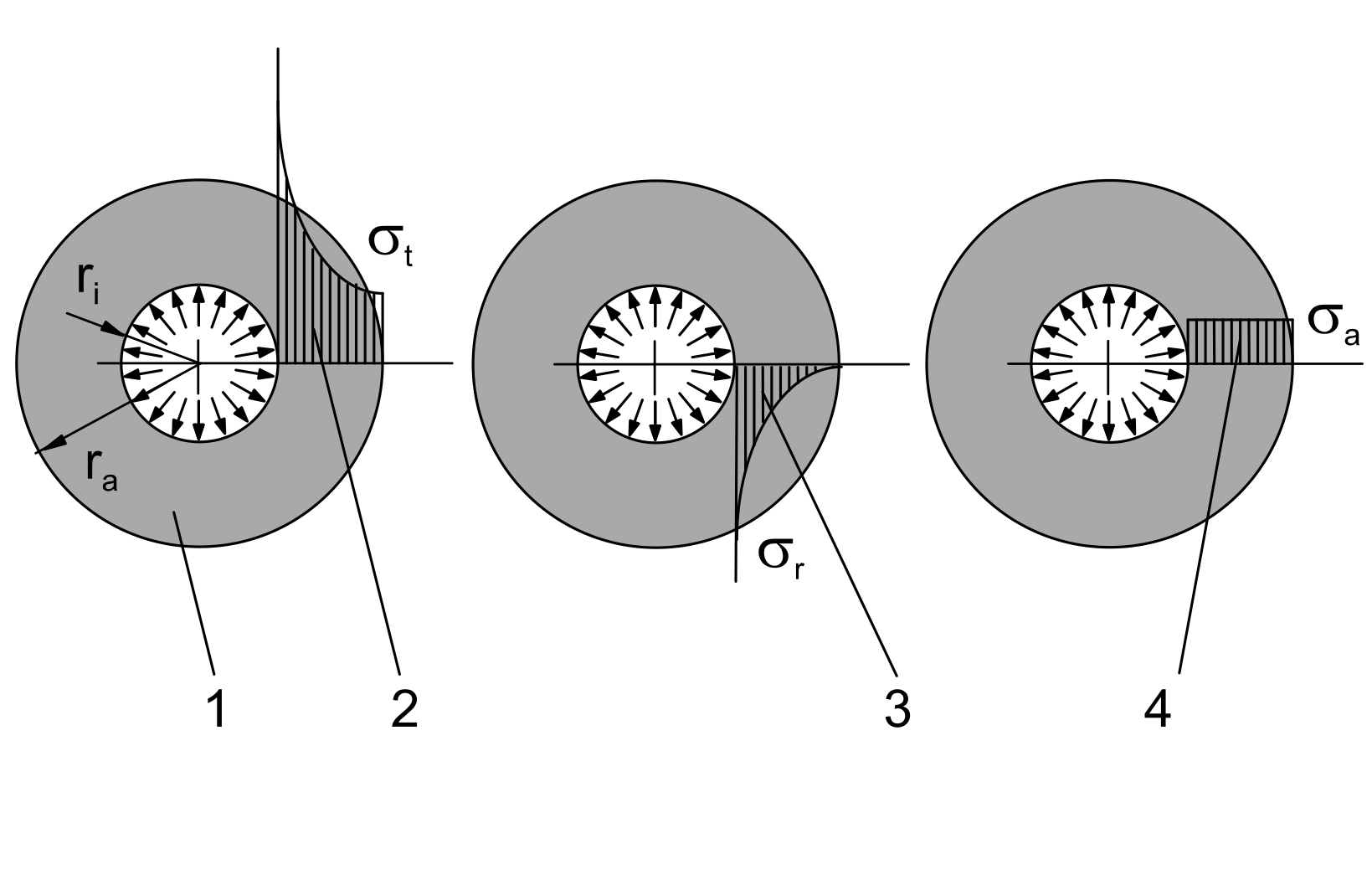

La contrainte triaxiale dans la paroi du réservoir est représentée graphiquement à laide du cercle de Mohr des contraintes.
Les contraintes normales sont calculées à laide de la loi délasticité à partir des déformations mesurées.

Techniques > Mécanique > Résistance des matériaux > Analyse de contraintes
Techniques > Génie des Procédés > Principes de base du génie des procédés > Réservoirs et matériaux

Poids: 32 Kg
Delai de livraison estimé : 5 semaines
