FL 130 Analyse des contraintes au niveau d'un réservoir à paroi mince (Réf. 021.13000)

détermination des contraintes axiales et périphériques

Pour dimensionner des conduites, des ré servoirs sous pression ou des chaudiè res, on les classe parmi les ré servoirs à paroi mince.

Pour le calcul et la conception de ces ré servoirs, les contraintes principales constituent les grandeurs dé terminantes.

Les contraintes pré sentes dans un ré servoir ne sont pas mesuré es directement mais sont dé terminé es via la mesure des dé formations à la surface (technique de mesure basé e sur la jauge de contrainte).

L´ appareil d´ essai FL 130 permet d´é tudier les contraintes sur un ré servoir à paroi mince soumis à une pression inté rieure.

Le ré servoir rempli d´ huile est fermé hermé tiquement d´ un cô té à l´ aide d´ un couvercle, et doté de l´ autre cô té d´ une fermeture mobile avec un piston.

Le piston peut ê tre dé placé à l´ aide d´ un volant à main pourvu d´ une broche fileté e.

Deux cas de charges sont repré senté s: l´é tat de contrainte axiale d´ un ré servoir fermé , p.ex. une chaudiè re, et l´é tat de contrainte biaxiale d´ un ré servoir ouvert, p.ex. un conduit.

Une pompe hydraulique gé nè re une pression inté rieure dans le ré servoir.

Un manomè tre indique la pression inté rieure.

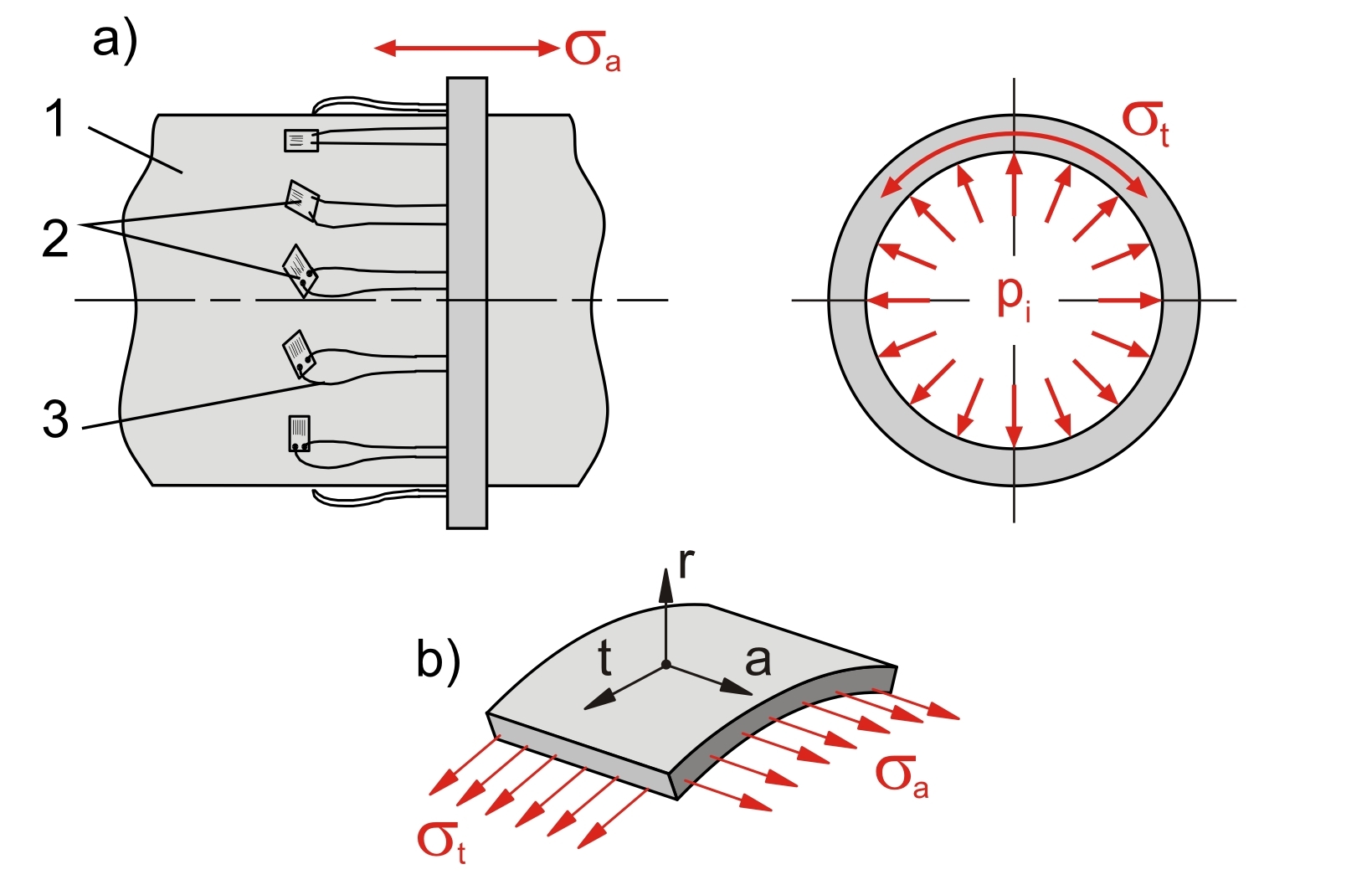

La surface du ré servoir est pourvue de jauges de contrainte qui enregistrent les dé formations pré sentes.

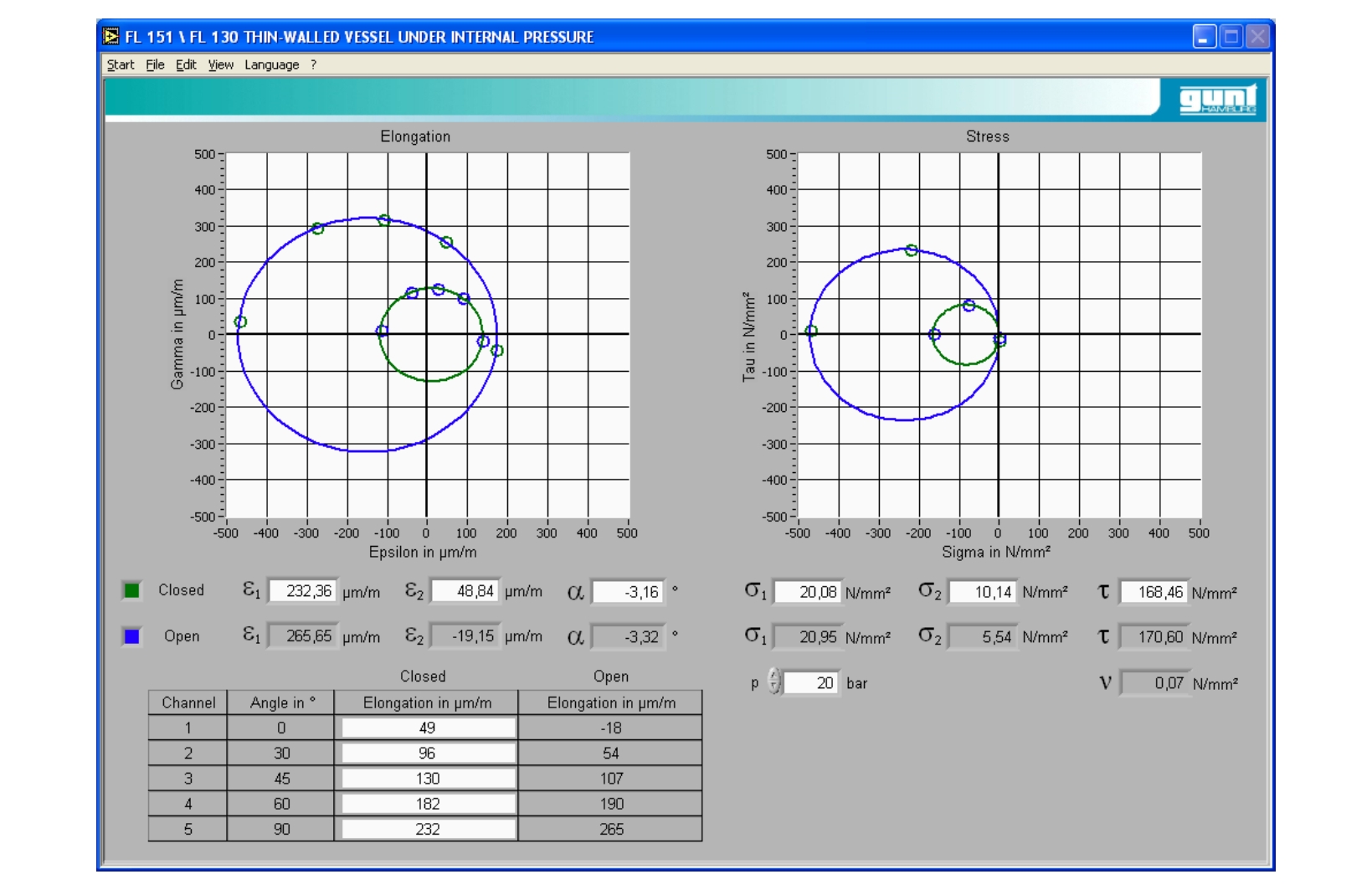

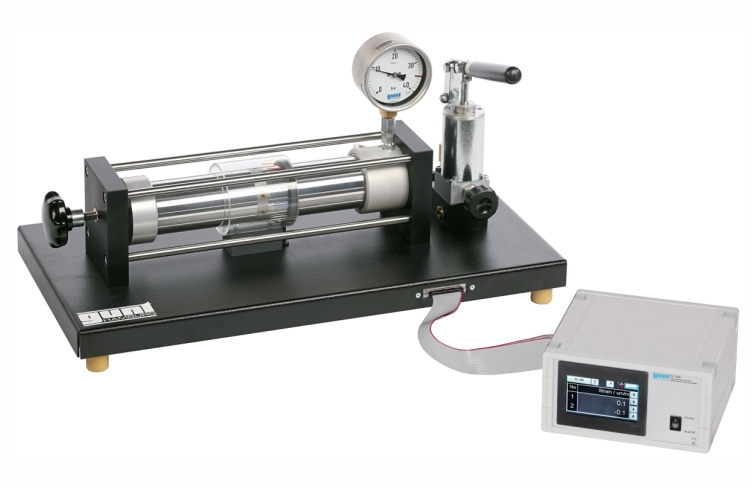

L´ amplificateur de mesure FL 152 affiche les signaux sous la forme de valeurs de mesure.

Afin de faciliter l´ interpré tation de l´ essai et de la repré senter de maniè re explicite, il est possible de sauvegarder les valeurs de mesure dans le logiciel d´ application.

Le cercle de Mohr des contraintes permet de repré senter graphiquement la transformation des dé formations et de dé terminer les dé formations principales.

À l´ aide de la loi d´é lasticité , on peut calculer les contraintes principales à partir des dé formations principales.



Contenu didactique / Essais


- mesure des dé formations au moyen de jauges de contrainte

- application du cercle de Mohr des contraintes, calcul de la dé formation principale

- dé termination des contraintes principales: contraintes axiales et pé riphé riques selon la taille et la direction

-- pour un ré servoir ouvert (tube)

-- pour un ré servoir fermé (chaudiè re)

- comparaison entre ré servoir ouvert/ré servoir fermé

- dé termination du coefficient de Poisson

- é tude des rapports entre dé formations, compressions et contraintes pour un é tat de contrainte biaxiale plane



Les grandes lignes

- dé formation d´ un ré servoir soumis à une pression inté rieure

- cylindre avec application de jauges de contrainte sous forme de ré servoir

- é tats de contraintes axiales ou biaxiales repré senté s dans l´ essai



Caractéristiques techniques


Ré servoir en aluminium

- longueur: 400mm

- diamè tre: Ø =75mm

- é paisseur des parois: 2,8mm

- pression interne: max. 3,5N/mm^2^ (35bar)



Application de jauges de contrainte

- 5 jauges de contrainte: demi-ponts, 350 Ohm

- positions angulaires par rapport à l´ axe du ré servoir: 0º , 30º , 45º , 60º , 90º

- facteur k: 2,00 ± 1%

- tension d´ alimentation: 10V



Manomè tre

- 0...40bar

- pré cision: classe 1,0



Informations logistiques
Dimensions et poids

Lxlxh: 700x350x350mm

Poids: env. 21kg



Liste de livraison

1 appareil d´ essai

1 documentation didactique



Poids: 21 Kg
Delai de livraison estimé : 5 semaines
