Ref: EWTGUFL100
FL 100 Système didactique pour jauge de contrainte (Réf. 021.10000)
Livré avec 3 barres équipées de jauges de déformation: traction, torsion et flexion
Les jauges de contrainte sont largement utilisées en tant que capteurs pour lenregistrement de forces, moments et déformations.

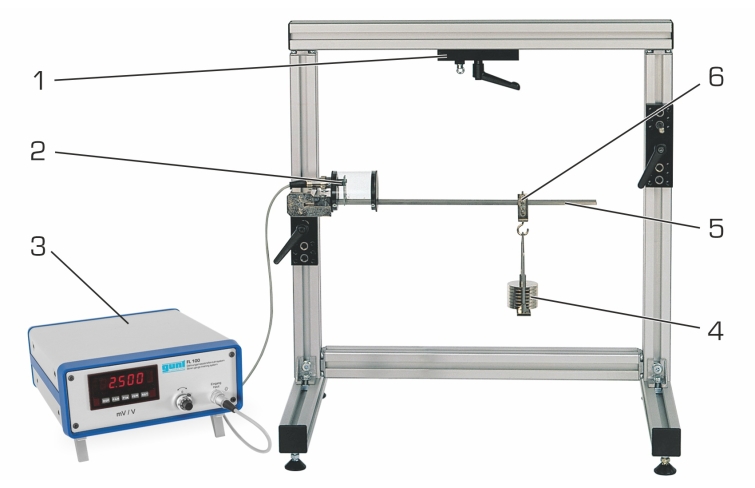

Lappareil d'essai FL 100 offre une introduction détaillée aux principes de la technique de mesure basée sur la jauge de contrainte.
Trois éprouvettes pour les efforts de traction, de flexion et de torsion sont équipées de quatre points de mesure pour jauge de contrainte.

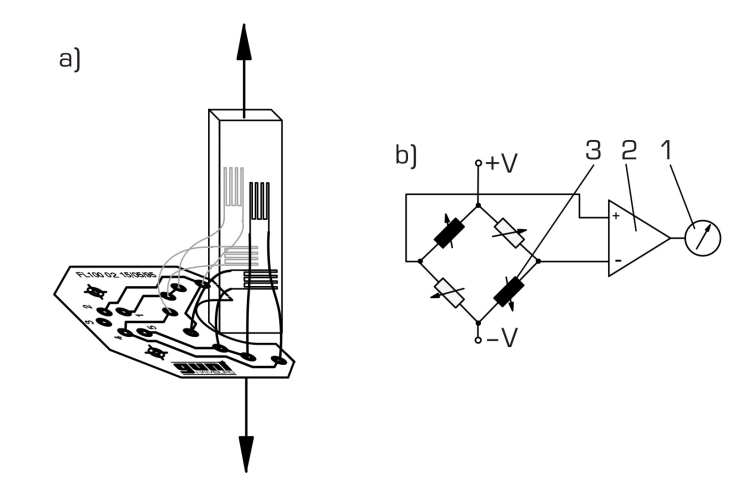

Les jauges de contrainte sont montées en pont intégral.
Une charge définie est générée à laide des poids.
Les déformations peuvent ainsi être enregistrées par calcul.
Les éprouvettes peuvent être utilisées rapidement et avec précision dans les bâtis.
La zone des points de mesure pour jauge de contrainte est protégée par une plaque en plexiglas et parfaitement visible.
Lamplificateur de mesure fournit la tension dalimentation du pont et affiche sous forme de valeurs de tension numériques le "désaccord du pont" en fonction de la charge.
Laffichage numérique dispose également dune fonction de tarage permettant dexclure linfluence des précharges.
Les pièces dessai sont logées de manière claire et protégée dans un système de rangement.

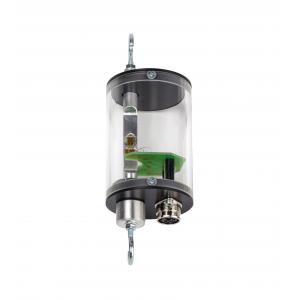

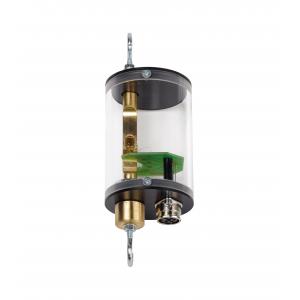

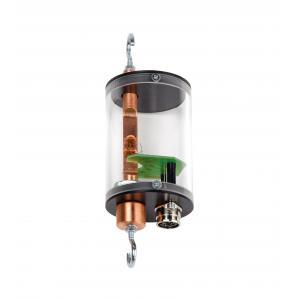

Trois autres barres de traction sont disponibles comme accessoires: en laiton (FL 100.01), en cuivre (FL 100.02) et en aluminium (FL 100.03).
Il est ainsi possible de déterminer les modules d'élasticité dans les essais.
Lappareil d'essai FL 100 offre une introduction détaillée aux principes de la technique de mesure basée sur la jauge de contrainte.
Trois éprouvettes pour les efforts de traction, de flexion et de torsion sont équipées de quatre points de mesure pour jauge de contrainte.
Les jauges de contrainte sont montées en pont intégral.
Une charge définie est générée à laide des poids.
Les déformations peuvent ainsi être enregistrées par calcul.
Les éprouvettes peuvent être utilisées rapidement et avec précision dans les bâtis.
La zone des points de mesure pour jauge de contrainte est protégée par une plaque en plexiglas et parfaitement visible.
Lamplificateur de mesure fournit la tension dalimentation du pont et affiche sous forme de valeurs de tension numériques le "désaccord du pont" en fonction de la charge.
Laffichage numérique dispose également dune fonction de tarage permettant dexclure linfluence des précharges.
Les pièces dessai sont logées de manière claire et protégée dans un système de rangement.
Trois autres barres de traction sont disponibles comme accessoires: en laiton (FL 100.01), en cuivre (FL 100.02) et en aluminium (FL 100.03).
Il est ainsi possible de déterminer les modules d'élasticité dans les essais.
Contenu didactique / Essais
- principes de base de la mesure au moyen des jauges de contrainte

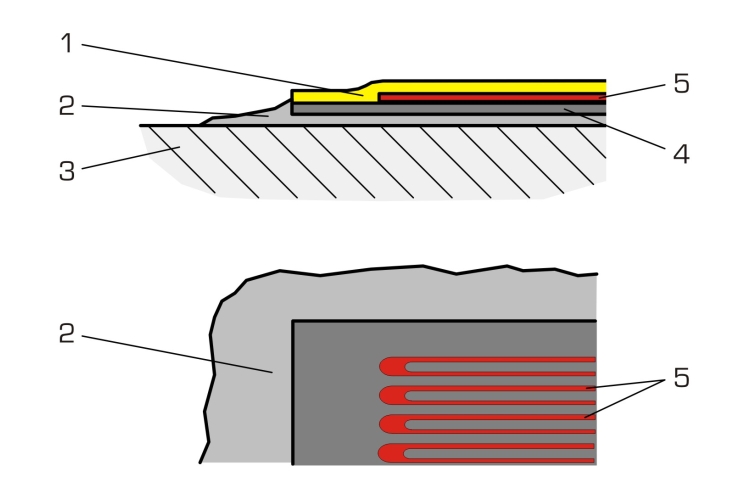

- types de jauges de contrainte et aux techniques dapplication
- calcul des déformations mécaniques en cas de traction, flexion et torsion
- rapport entre déformation mécanique et réaction électrique dans une jauge de contrainte
- avec FL 100.01, FL 100.02, FL 100.03: détermination du module d'élasticité pour différents matériaux à partir des données de mesure dun essai de traction
Les grandes lignes
- initiation de base aux méthodes de mesure au moyen de jauges de contrainte
- barres dessai pour la traction la flexion et la torsion avec points de mesure pour jauge de contrainte en pont intégral
- amplificateur de mesure mono voie universel
Les caractéristiques techniques
Barre de traction
- longueur de mesure: 50mm
- section: 2x10mm
Poutre en flexion
- longueur: 385mm
- section: 5x20mm
Barre de torsion
- longueur: 500mm
- Ø=10mm
Poids
- petit: 10x 0,5N, 1x 1N (suspente)
- grand: 1x 5N, 2x 10N, 1x 20N, 1x 5N (suspente)
Point de mesure pour jauge de contrainte pont intégral, 350 Ù
Amplificateur
- plage de mesure: ±2mV/V
- résolution: 1µV/V
- plage de réglage avec équilibrage à zéro: ±1mV
- tension dalimentation: 10VCC
Ouverture du bâti lxh: 480x450mm
230V, 50Hz, 1 phase
- principes de base de la mesure au moyen des jauges de contrainte
- types de jauges de contrainte et aux techniques dapplication
- calcul des déformations mécaniques en cas de traction, flexion et torsion
- rapport entre déformation mécanique et réaction électrique dans une jauge de contrainte
- avec FL 100.01, FL 100.02, FL 100.03: détermination du module d'élasticité pour différents matériaux à partir des données de mesure dun essai de traction
Les grandes lignes
- initiation de base aux méthodes de mesure au moyen de jauges de contrainte
- barres dessai pour la traction la flexion et la torsion avec points de mesure pour jauge de contrainte en pont intégral
- amplificateur de mesure mono voie universel
Les caractéristiques techniques
Barre de traction
- longueur de mesure: 50mm
- section: 2x10mm
Poutre en flexion
- longueur: 385mm
- section: 5x20mm
Barre de torsion
- longueur: 500mm
- Ø=10mm
Poids
- petit: 10x 0,5N, 1x 1N (suspente)
- grand: 1x 5N, 2x 10N, 1x 20N, 1x 5N (suspente)
Point de mesure pour jauge de contrainte pont intégral, 350 Ù
Amplificateur
- plage de mesure: ±2mV/V
- résolution: 1µV/V
- plage de réglage avec équilibrage à zéro: ±1mV
- tension dalimentation: 10VCC
Ouverture du bâti lxh: 480x450mm
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 560x410x610mm (bâti)
Lxlxh: 600x400x320mm (système de rangement)
Poids: env. 20kg
Liste de livraison
1 bâti
3 éprouvettes pour jauge de contrainte
2 jeux de poids
2 clés pour vis à six pans creux
1 amplificateur de mesure avec câble de raccordement pour jauge de contrainte
1 système de rangement avec mousse de protection
1 documentation didactique
Lxlxh: 560x410x610mm (bâti)
Lxlxh: 600x400x320mm (système de rangement)
Poids: env. 20kg
Liste de livraison
1 bâti
3 éprouvettes pour jauge de contrainte
2 jeux de poids
2 clés pour vis à six pans creux
1 amplificateur de mesure avec câble de raccordement pour jauge de contrainte
1 système de rangement avec mousse de protection
1 documentation didactique
