Ref: EWTGUET422

ET 422 Installation frigorifique, régulation de puissance, 12 pannes, 2 chambres (061.42200)

Avec interface PC USB et logiciel inclus

La régulation efficace de puissance et de température dans les installations frigorifiques est un sujet important en génie frigorifique.
Différentes méthodes de régulation de puissance peuvent être étudiées avec le ET 422.

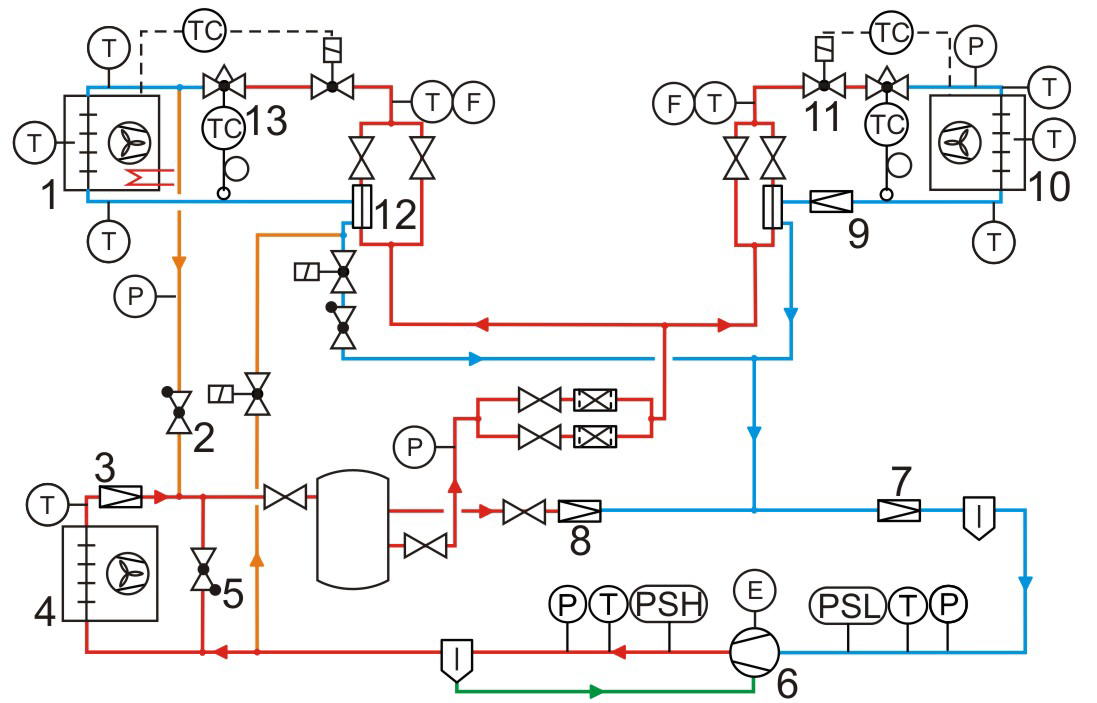

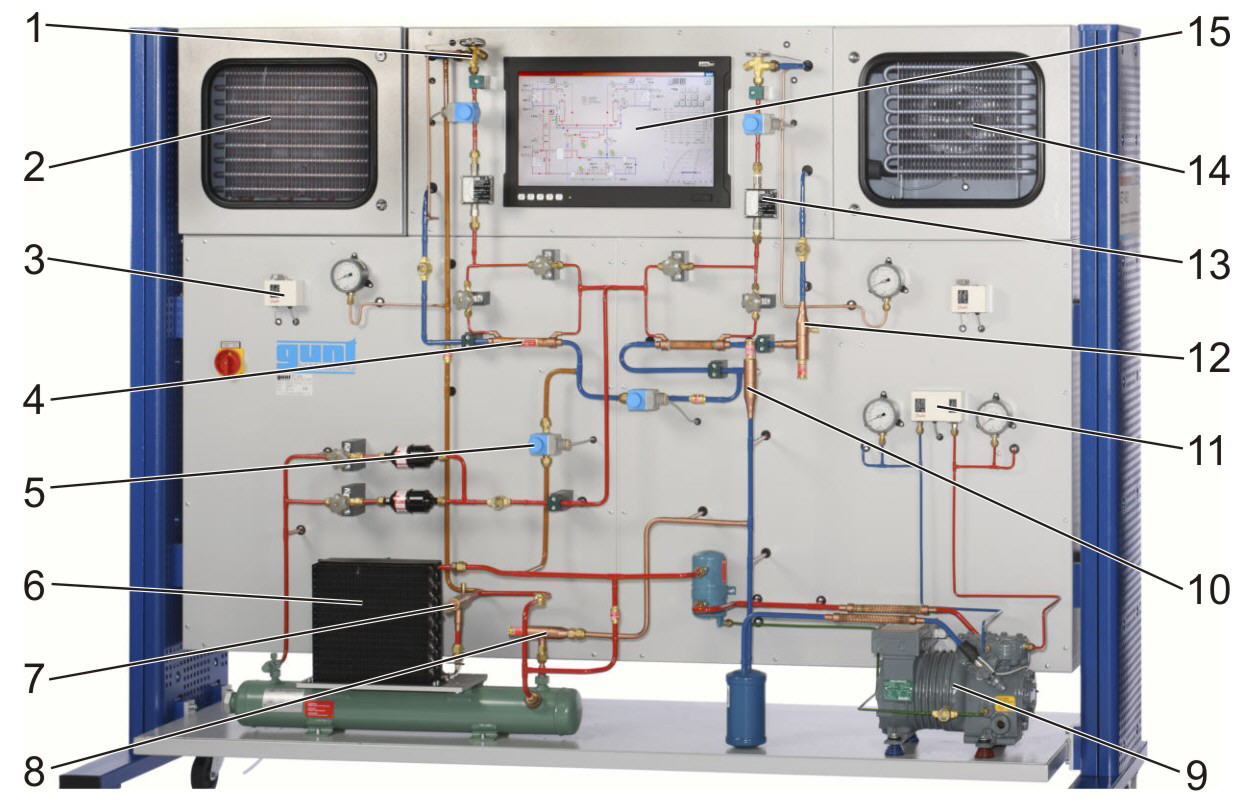

Les composants d'un circuit frigorifique avec chambre de refroidissement et de congélation sont disposés de manière visible sur le banc d'essai.
Les électrovannes permettent le fonctionnement seul ou en parallèle des évaporateurs dans les 2 chambres.
Le circuit est équipé d'un régulateur de puissance, d'un régulateur de démarrage et d'un pressostat combiné pour le côté aspiration et pression du compresseur.
Un échangeur de chaleur à l'entrée de chacun des compresseurs dans le circuit frigorifique permet l'étude de l'efficacité du processus de surrefroidissement de l'agent réfrigérant.
La puissance frigorifique est régulée par un thermostat dans les 2 chambres séparées.
La chambre de refroidissement possède en outre un régulateur de pression d'évaporation.
Il existe deux méthodes de dégivrage pour la chambre de congélation: un chauffage de dégivrage électrique et un dégivrage par gaz chauds, pour lequel de l'agent réfrigérant chaud sortant du compresseur est conduit directement dans la direction opposée par l'évaporateur.
La simulation de 12 pannes différents comme par exemple, une électrovanne défectueuse ou des conduites bouchées, est activée par un PC à écran tactile.
Les valeurs mesurées sont transmises directement vers le PC à écran tactile et évaluées.

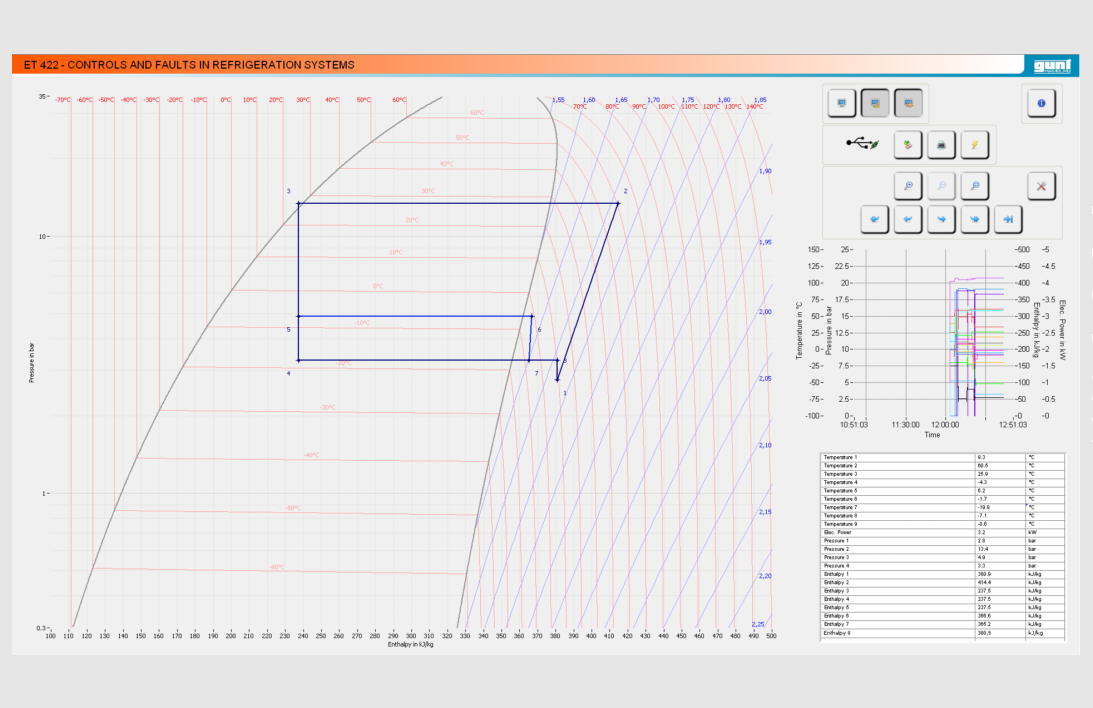

Le logiciel permet entre autres la représentation du cycle sur un diagramme log p,h.

Contenu didactique / Essais

- connaître les dispositifs essentiels de modification de la puissance frigorifique
-- thermostat
-- régulateur de puissance
-- régulateur de démarrage
-- régulateur de pression d'évaporation
-- régulateur de pression de condensation
- recherche de pannes sur les composants de l'installation frigorifique
- influence du surrefroidissement de l'agent réfrigérant
- connaître les méthodes de dégivrage
-- chauffage électrique de dégivrage
-- dégivrage par gaz chauds
- représentation du cycle thermodynamique sur le diagramme log p,h

Les grandes lignes
- modèle pratique d'une installation frigorifique industrielle
- chambre de refroidissement et de congélation pour l'étude de différentes méthodes de régulation de puissance
- simulation de 12 pannes
- 2 méthodes de dégivrage pour la chambre de congélation

Caractéristiques techniques

Compresseur
- puissance frigorifique: 2440W à -10/30°C

Condenseur avec ventilateur
- débit volumétrique d'air: 570m^3^/h

Surfaces de transfert de l'évaporateur
- chambre de refroidissement: 1,12m^2^
- chambre de congélation: 1,88m^2^

Chauffage de dégivrage électrique: env. 125W
Régulateur de puissance: 0,2...6bar
Régulateur de démarrage: 0,2...6bar
Thermostat: 2x -25...15°C
Régulateur de pression d'évaporation: 0...5,5bar

Plages de mesure
- température: 6x -50...50°C; 5x 0...100°C
- pression: 3x -1...12,5bar; 2x -1...24bar
- débit: 2x 1,5...22,5L/h
- puissance absorbée du compresseur: 0...5kW

400V, 50Hz, 3 phases

Informations logistiques
Dimensions et poids
Lxlxh: 2420x780x1900mm
Poids: env. 280kg

Liste de livraison
1 banc dessai
1 documentation didactique

Poids: 280 Kg
Delai de livraison estimé : 16 semaines
ET422-PAC-avec-pannes
