Ref: EWTGUET426
ET 426 Régulation de puissance dans des installations frigorifiques (Réf. 061.42600)
Étude des différentes méthodes de régulation de puissance
La régulation efficace de puissance et de température dans les installations frigorifiques est un sujet important en génie frigorifique.
Différentes méthodes de régulation de puissance peuvent être étudiées avec le ET 426.

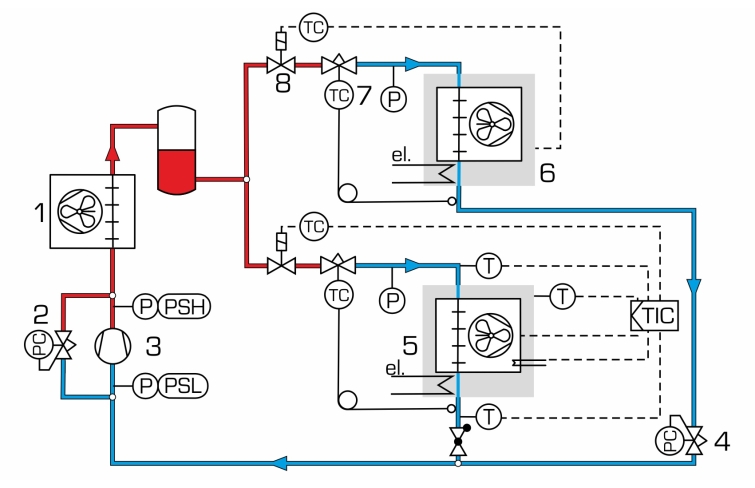

Un circuit frigorifique à deux chambres de refroidissement est à disposition à cet effet pour lequel une charge de refroidissement est produite à l'aide d'un dispositif de chauffage ajustable.
Les ventilateurs dans les deux chambres de refroidissement se chargent d'une répartition uniforme de la chaleur.
Dans la première chambre de refroidissement, un thermostat avec électrovanne et un régulateur de pression d'évaporation régulent la pression de l'agent réfrigérant dans l'évaporateur et ainsi la température.
Les capteurs mesurent la température dans la deuxième chambre de refroidissement et la température de l'agent réfrigérant avant et après l'évaporateur.
Un régulateur de réfrigération traite les signaux des capteurs.
Le régulateur de réfrigération modifie le débit d'agent réfrigérant grâce à une électrovanne et régule ainsi la température dans la deuxième chambre de refroidissement.
En outre, les températures sont ajustées sur le régulateur de réfrigération pour lesquels les ventilateurs et le chauffage de dégivrage sont activés ou désactivés.
Par ailleurs, il est possible d'ajuster la puissance frigorifique de l'ensemble du circuit frigorifique au moyen de la vitesse de rotation du compresseur.
Il existe en plus la possibilité d'ajuster la puissance frigorifique sur un régulateur de puissance au niveau sur la dérivation (bypass) du compresseur.

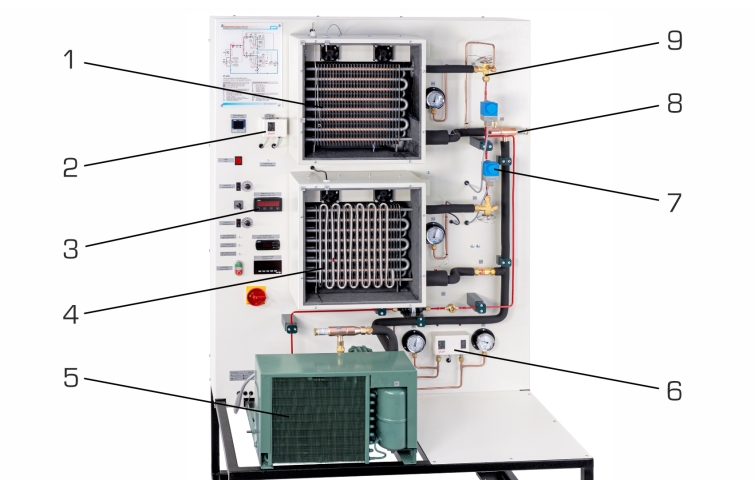

Les deux chambres de refroidissement possèdent des fenêtres permettant d'observer le fonctionnement des ventilateurs et la formation de glace.
Les manomètres permettent de relever facilement les pressions sur les points de mesure pertinents.
Différentes méthodes de régulation de puissance peuvent être étudiées avec le ET 426.
Un circuit frigorifique à deux chambres de refroidissement est à disposition à cet effet pour lequel une charge de refroidissement est produite à l'aide d'un dispositif de chauffage ajustable.
Les ventilateurs dans les deux chambres de refroidissement se chargent d'une répartition uniforme de la chaleur.
Dans la première chambre de refroidissement, un thermostat avec électrovanne et un régulateur de pression d'évaporation régulent la pression de l'agent réfrigérant dans l'évaporateur et ainsi la température.
Les capteurs mesurent la température dans la deuxième chambre de refroidissement et la température de l'agent réfrigérant avant et après l'évaporateur.
Un régulateur de réfrigération traite les signaux des capteurs.
Le régulateur de réfrigération modifie le débit d'agent réfrigérant grâce à une électrovanne et régule ainsi la température dans la deuxième chambre de refroidissement.
En outre, les températures sont ajustées sur le régulateur de réfrigération pour lesquels les ventilateurs et le chauffage de dégivrage sont activés ou désactivés.
Par ailleurs, il est possible d'ajuster la puissance frigorifique de l'ensemble du circuit frigorifique au moyen de la vitesse de rotation du compresseur.
Il existe en plus la possibilité d'ajuster la puissance frigorifique sur un régulateur de puissance au niveau sur la dérivation (bypass) du compresseur.
Les deux chambres de refroidissement possèdent des fenêtres permettant d'observer le fonctionnement des ventilateurs et la formation de glace.
Les manomètres permettent de relever facilement les pressions sur les points de mesure pertinents.
Contenu didactique / Essais
- connaître les dispositifs essentiels de modification de la puissance frigorifique
-- thermostat
-- régulateur de pression d'évaporation
-- régulateur de réfrigération
-- régulateur de puissance
-- compresseur à vitesse de rotation variable
- commande d'un régulateur à position de refroidissement avec instruction de température pour la
-- régulation de puissance frigorifique
-- connexion/déconnexion du chauffage de dégivrage
-- connexion/déconnexion du ventilateur
Les grandes lignes
- étude des différentes méthodes de régulation de puissance
- compresseur ouvert à vitesse de rotation variable
- charge de refroidissement ajustable par dispositif de chauffage

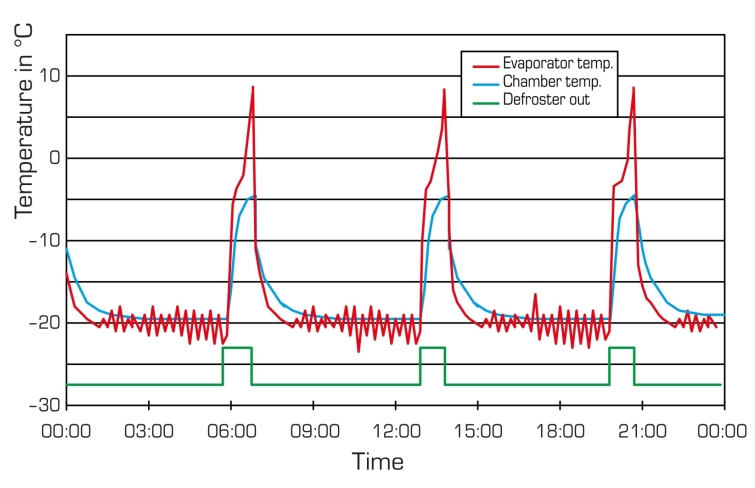

- dégivrage régulé avec instruction de températures
- connaître les dispositifs essentiels de modification de la puissance frigorifique
-- thermostat
-- régulateur de pression d'évaporation
-- régulateur de réfrigération
-- régulateur de puissance
-- compresseur à vitesse de rotation variable
- commande d'un régulateur à position de refroidissement avec instruction de température pour la
-- régulation de puissance frigorifique
-- connexion/déconnexion du chauffage de dégivrage
-- connexion/déconnexion du ventilateur
Les grandes lignes
- étude des différentes méthodes de régulation de puissance
- compresseur ouvert à vitesse de rotation variable
- charge de refroidissement ajustable par dispositif de chauffage
- dégivrage régulé avec instruction de températures
Caractéristiques techniques
Compresseur
- puissance frigorifique: env. 560W à -5/25°C et 1450min^-1^
- moteur d'entraînement: 550W
2 dispositifs de chauffage: env. 500W
4 ventilateurs: débit volumétrique d'air max.:
env. 36,5m^3^/h
1 chauffage de dégivrage électrique: env. 75W
Régulateur des positions de refroidissement
- 3 entrées
- 3 sorties
Régulateur de pression d'évaporation: 0...5,5bar
Thermostat: -5...20°C
Régulateur de puissance: 0,2...6bar
Plages de mesure:
- vitesse de rotation du compresseur: 465...975min^-1^
- température: 3x -60...50°C
- puissance du dispositif de chauffage: 2x 0...1000W
- pression: 3x -1...9bar; 1x -1...24bar
230V, 50Hz, 1 phase
Compresseur
- puissance frigorifique: env. 560W à -5/25°C et 1450min^-1^
- moteur d'entraînement: 550W
2 dispositifs de chauffage: env. 500W
4 ventilateurs: débit volumétrique d'air max.:
env. 36,5m^3^/h
1 chauffage de dégivrage électrique: env. 75W
Régulateur des positions de refroidissement
- 3 entrées
- 3 sorties
Régulateur de pression d'évaporation: 0...5,5bar
Thermostat: -5...20°C
Régulateur de puissance: 0,2...6bar
Plages de mesure:
- vitesse de rotation du compresseur: 465...975min^-1^
- température: 3x -60...50°C
- puissance du dispositif de chauffage: 2x 0...1000W
- pression: 3x -1...9bar; 1x -1...24bar
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1100x750x1900mm
Poids: env. 150kg
Liste de livraison
1 banc dessai
1 documentation didactique
Lxlxh: 1100x750x1900mm
Poids: env. 150kg
Liste de livraison
1 banc dessai
1 documentation didactique
Delai de livraison estimé : 16 semaines
