Des connaissances larges sont nécessaires pour identifier les pannes dans les installations frigorifiques.

Outre la structure et la fonction des différents composants électriques, la lecture des schémas de connexion fait partie de ces connaissances.

Ces connaissances peuvent être acquises avec le ET 172.

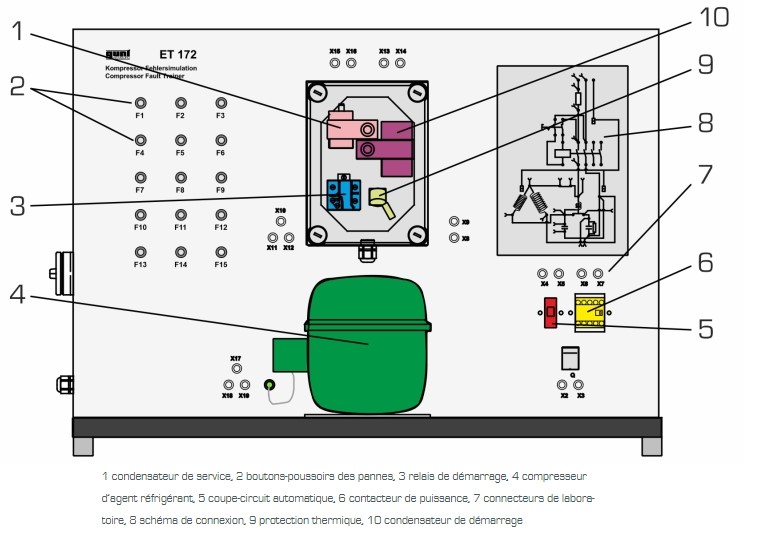

Les composants électriques servant au démarrage et au fonctionnement du compresseur d'agent réfrigérant sont disposés de manière bien visible dans une armoire de commande transparente et sont déjà câblés.

Le condensateur nécessaire au démarrage du moteur et le relais de démarrage sont étudiés.

Des dispositifs de protection typiques comme le disjoncteur et le coupe-circuit automatique sont également disposés de manière bien visible.

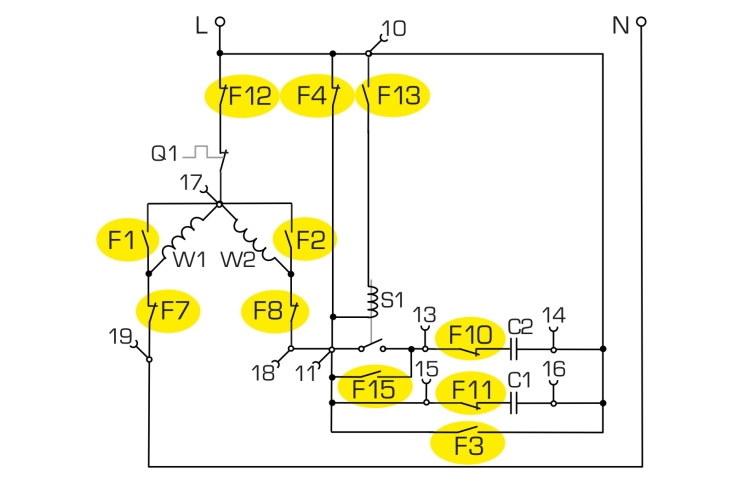

Il est possible de simuler 15 pannes différents, comme par ex. une rupture de bobine dans le moteur, un court-circuit dans le condensateur de service ou des contacts soudés dans le relais de démarrage.

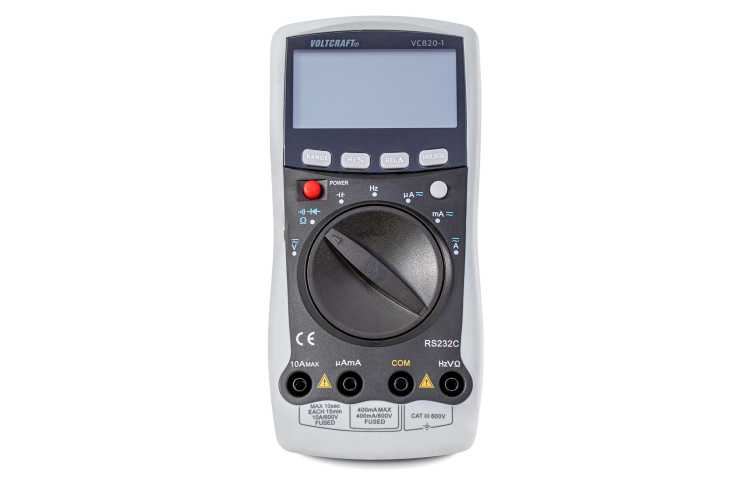

Pour l'identification de panne, on surveille les tensions ou les résistances des connecteurs de laboratoire à l'aide d'un multimètre.

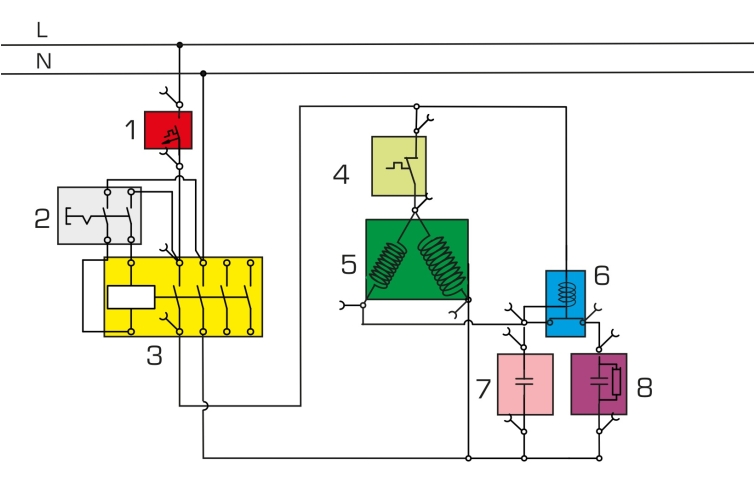

L'affichage du schéma de connexion sur le panneau avant facilite l'affectation des points de mesure.

La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.

Techniques > Thermique > Génie frigorifique et climatique > Électrotechnique - recherche de pannes
Formations > BTS MS > Systèmes énergétiques et fluidiques

Poids: 60 Kg
Delai de livraison estimé : 12 semaines
