Ref: EWTGUET170

ET 170 Pannes électriques sur des installations de climatisation simples (Réf. 061.17000)

Avec 15 pannes

Riched20 10.0.19041\viewkind4\uc1

d\fs16\lang1036 Des connaissances larges sont nécessaires pour identifier les pannes dans les installations frigorifiques.

Outre la structure et la fonction des différents composants électriques, la lecture des schémas de connexion fait partie de ces connaissances.

Ces connaissances peuvent être acquises avec le ET 170.

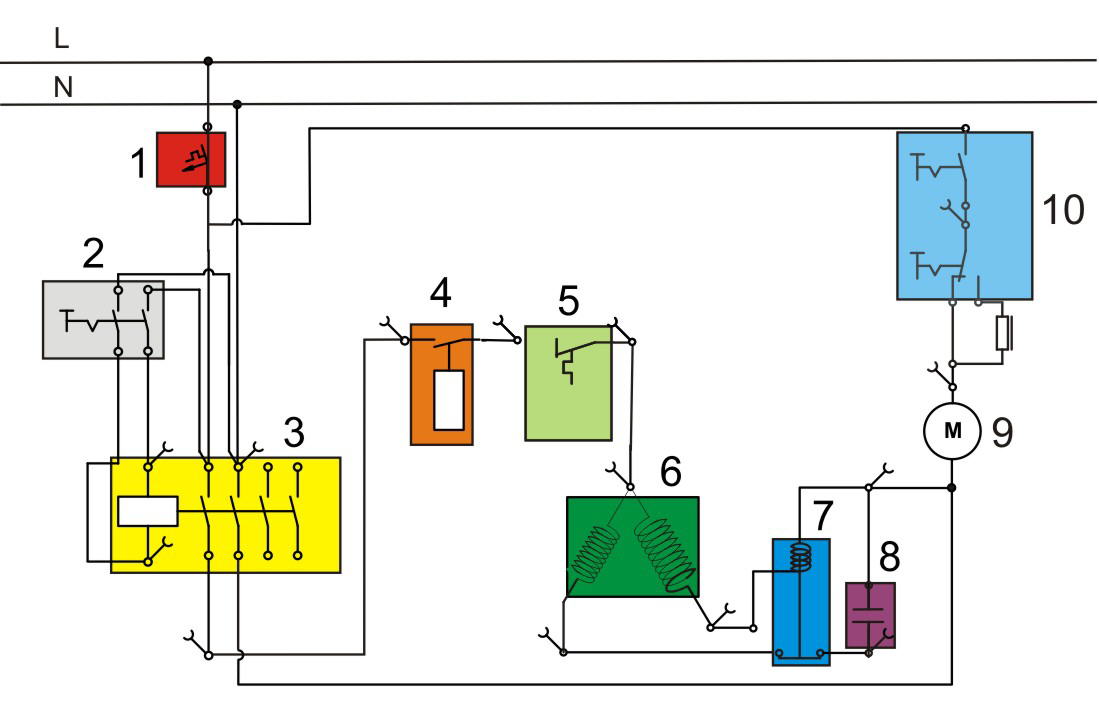

Le ET 170 montre le montage électrique d'une installation de climatisation simple, composée principalement d'un compresseur d'agent réfrigérant et d'un ventilateur sur le refroidisseur d'air.

Les circuits de commande sont vraiment présents.

Les moteurs du compresseur et du ventilateur sont simulés.

La commande du compresseur se fait par l'intermédiaire d'un thermostat.

Un bloc d'alimentation permet de régler la vitesse de rotation du moteur du ventilateur sur deux niveaux.

Le démarrage du moteur du compresseur s'effectue par le biais d'un relais de démarrage et d'un condensateur de démarrage.

Des dispositifs de protection typiques tels que des disjoncteurs viennent compléter le montage électrique.

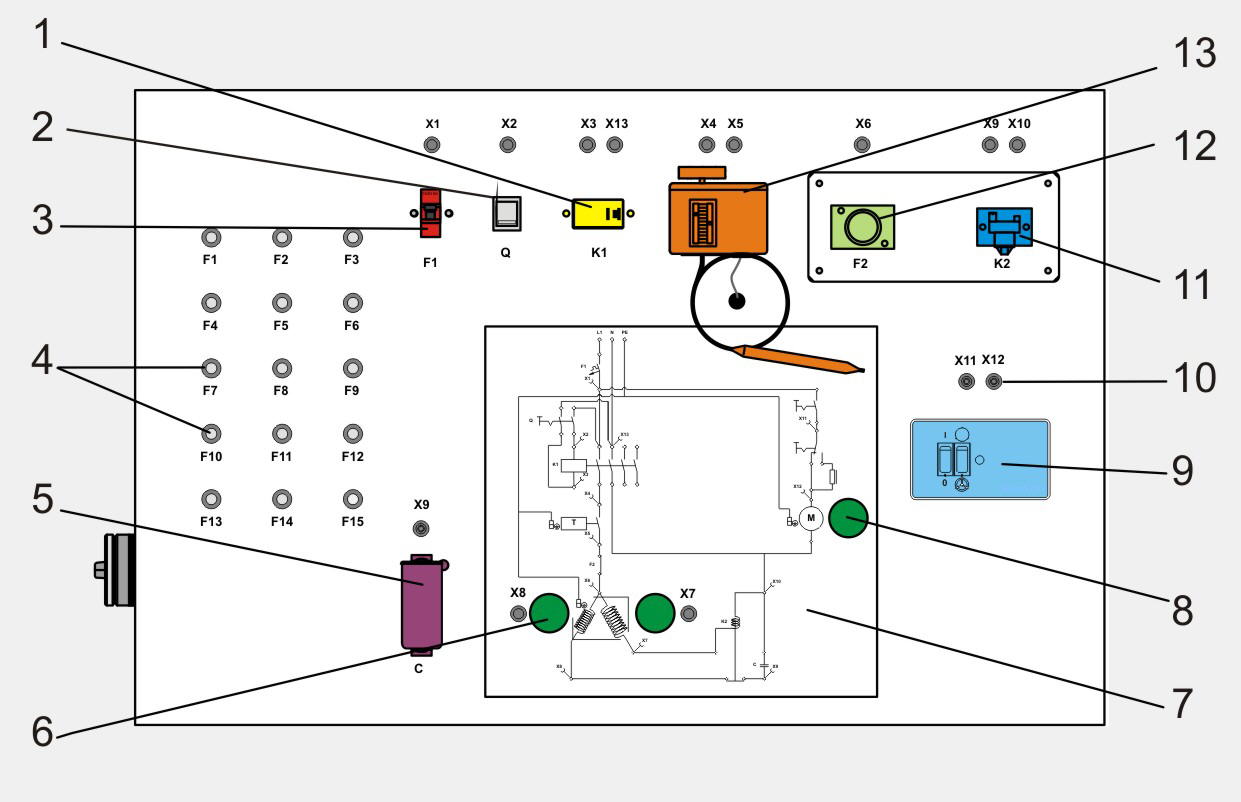

L'état de fonctionnement des composants simulés (compresseur et ventilateur) est affiché par des lampes sur le schéma de connexion qui figure sur le panneau avant.

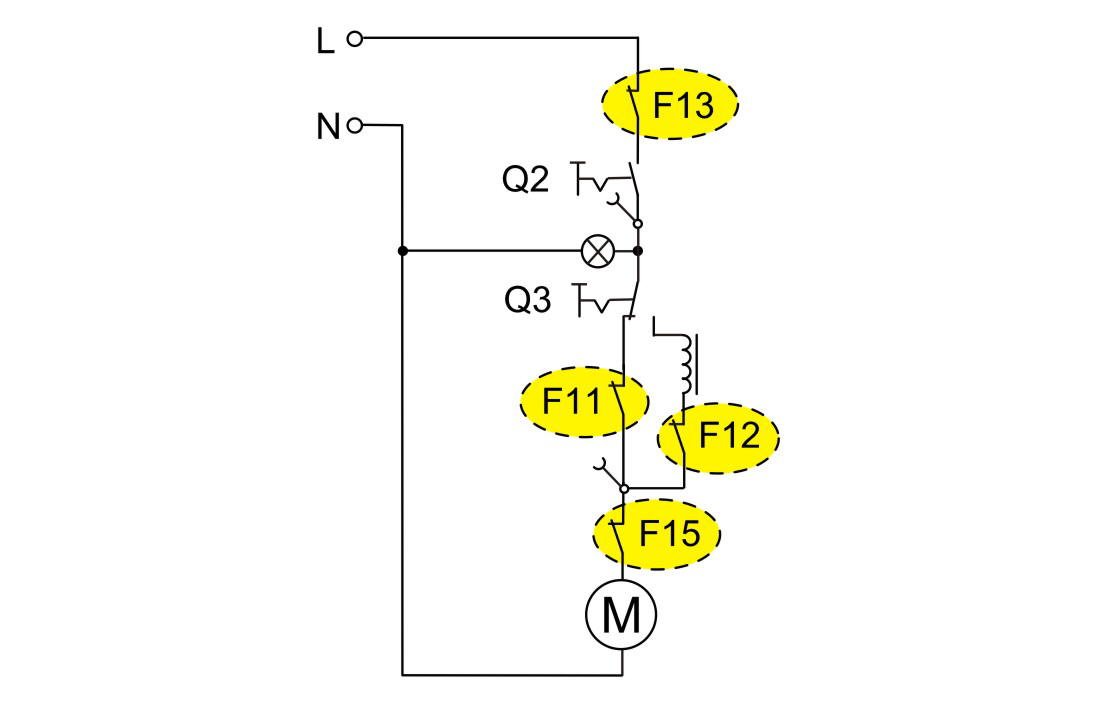

Il est possible de simuler 15 pannes différents, comme par ex. une rupture de bobine dans le moteur ou un contact de commutation défectueux.

Pour l'identification de panne, on surveille les tensions ou les résistances des connecteurs de laboratoire à l'aide d'un multimètre.

L'affichage du schéma de connexion sur le panneau avant facilite l'affectation des points de mesure.



Contenu didactique / Essais


- montage électrique et fonctionnement d'installations de climatisation simples

- lire et comprendre des schémas de connexion électrique

- structure et fonction des composants électriques d'une installation de climatisation



d\fi720 condensateur de démarrage

relais de démarrage

protection thermique

contacteur de puissance

coupe-circuit automatique

contacteur/disjoncteur

commutateur de vitesse de rotation

thermostat



d - recherche de pannes sur les composants électriques



d\fi720 hors tension

sous tension du réseau



d

Les grandes lignes

- simulation d'une installation de climatisation simple avec compresseur, ventilateur et thermostat

- étude des composants électriques importants issus du génie frigorifique

- simulation de 15 pannes



Les caractéristiques techniques

Compresseur simulé

- courant de démarrage: > 3A



Composants électriques pour compresseur

- condensateur de démarrage

- relais de démarrage

- protection thermique (bimétal)



Composants électriques pour ventilateur

- contacteur/disjoncteur

- commutateur de vitesse de rotation



Thermostat: -5...35ºC

Dispositifs de sécurité généraux

- contacteur de puissance

- coupe-circuit automatique



230V, 50Hz, 1 phase



Informations logistiques
Dimensions et poids

Lxlxh: 900x400x650mm

Poids: env. 30kg



Liste de livraison

1 appareil d'essai

1 multimètre

1 documentation didactique



Poids: 30 Kg
Delai de livraison estimé : 12 semaines
