Système
Dans la technologie moderne, la technique de régulation est indispensable.
Des exemples pratiques tels que la régulation de chauffage sont familiers à tous.
Dans les expériences suivantes, différents régulateurs PID à deux points sont présentés et examinés.
Fonction
Les expériences portent sur la conception assistée par ordinateur des boucles fermées de régulation.
Le régulateur PID à deux points contrôle la puissance d'une lampe à incandescence dont la luminosité est mesurée avec une photorésistance.
Équipement comprenant :
1 576 74 Plaque d'insertion DIN A4, STE
1 579 05 Douille pour lampe E10, latéral, STE 2/19
1 505 10 Lampe à incandescence 3,8 V/0,27 W, E10, lot de 10
1 579 13 Interrupteur à bascule STE 2/19
1 578 02 Photorésistance LDR 05, STE 2/19

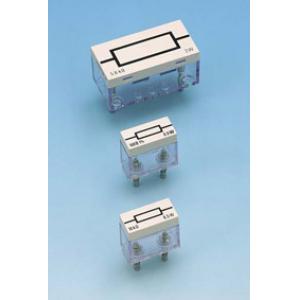

1 577 20 Résistance 10 ohms, STE 2/19
1 577 23 Résistance 20 ohms, STE 2/19
1 577 28 Résistance 47 Ohms, STE 2/19
1 577 32 Résistance 100 Ohms, STE 2/19
1 524 013 Sensor-CASSY 2
1 524 220 CASSY Lab 2
1 524 031 Adaptateur source de courant
2 500 441 Câble de connexion 19 A, 100 cm, rouge
2 500 442 Câble de connexion 19 A, 100 cm, bleu
0 Egalement nécessaire (pas compris dans le montant total): 1 PC avec Windows 7/8.1/10 (x86 ou x64)
Les expériences sont réalisées et évaluées avec CASSY Lab 2
Dans la technologie moderne, la technique de régulation est indispensable.
Des exemples pratiques tels que la régulation de chauffage sont familiers à tous.
Dans les expériences suivantes, différents régulateurs PID à deux points sont présentés et examinés.
Fonction
Les expériences portent sur la conception assistée par ordinateur des boucles fermées de régulation.
Le régulateur PID à deux points contrôle la puissance d'une lampe à incandescence dont la luminosité est mesurée avec une photorésistance.
Équipement comprenant :
1 576 74 Plaque d'insertion DIN A4, STE
1 579 05 Douille pour lampe E10, latéral, STE 2/19
1 505 10 Lampe à incandescence 3,8 V/0,27 W, E10, lot de 10
1 579 13 Interrupteur à bascule STE 2/19
1 578 02 Photorésistance LDR 05, STE 2/19
1 577 20 Résistance 10 ohms, STE 2/19
1 577 23 Résistance 20 ohms, STE 2/19
1 577 28 Résistance 47 Ohms, STE 2/19
1 577 32 Résistance 100 Ohms, STE 2/19
1 524 013 Sensor-CASSY 2
1 524 220 CASSY Lab 2
1 524 031 Adaptateur source de courant
2 500 441 Câble de connexion 19 A, 100 cm, rouge
2 500 442 Câble de connexion 19 A, 100 cm, bleu
0 Egalement nécessaire (pas compris dans le montant total): 1 PC avec Windows 7/8.1/10 (x86 ou x64)
Les expériences sont réalisées et évaluées avec CASSY Lab 2
