Ref: E2.4.3.3

E2.4.3.3 Alimentation à découpage, onduleur

Les expé riences sont ré alisé es avec des plaques d'expé rimentation dans un cadre profilé .



Objectifs d'apprentissage

- Mesures de protection et sé curité é lectrique

- Structure du circuit et connexions selon le sché ma é lectrique

- Utilisation de l'analyseur de puissance CASSY Plus



Les alimentations à dé coupage à synchronisation primaire ont un convertisseur, il existe deux principes de conversion diffé rents :



Convertisseur à ré cupé ration

- Structure du circuit et fonction

- Contrô le de la moyenne de la tension et du courant

- Influence du circuit de protection RCD.



Convertisseur de dé bit

- convertisseur de dé bit à un temps

- convertisseur de dé bit asymé trique en demi-pont.



Onduleur

- Pont en H

- Inversion de tension

- Inversion de courant

- Gé né ration d'une tension alternative variable en fré quence et en amplitude.



Points forts :

- Pour proté ger les composants semi-conducteurs, toutes les expé riences ne sont testé es qu'avec une faible tension.

- Les mesures sont effectué es avec l'analyseur de puissance Plus.

- Tous les canaux de mesure sont libres de potentiel et peuvent donc ê tre utilisé s librement.

- Toutes les mesures peuvent ê tre effectué es avec ou sans ordinateur.



Toutes les fonctions de l'analyseur de puissance CASSY Plus peuvent ê tre utilisé es rapidement directement via l'é cran, la molette et les touches situé es sur l'appareil.

Tous les ré glages et ré sultats de mesure peuvent ê tre enregistré s sur l'appareil et ê tre rapidement rappelé s ulté rieurement ou simplement té lé chargé s.



De plus, l'analyseur de puissance CASSY Plus est entiè rement contrô lable en temps ré el via les interfaces RJ45 Ethernet, W-LAN et USB-C.



Ces interfaces peuvent ê tre utilisé es par les logiciels suivants :

- CASSY Lab 2 pour les entraî nements et les systè mes d'é nergie,

- MATLAB\'ae et LabVIEW \'99

- Lab Docs Editor Advanced



Les serveurs inté gré s suivants sont disponibles dans l'analyseur de puissance CASSY pour la connexion mé dia locale d'au moins quatre terminaux simultané ment.



Pour plus de dé tails, veuillez vous ré fé rer aux donné es produit 727110 ou 727111 Power Analyser CASSY Plus.



L'é quipement convient aussi bien pour les expé riences des é lè ves en laboratoire à basse tension (230 / 400 V triphasé ) que pour les dé monstrations des enseignants en salle de classe ou en amphithéâ tre si le banc d'essai est mobile.

La ré alisation des expé riences se fait selon le manuel.



Le groupe cible est constitué d'apprentis de l'industrie et d'é tudiants en construction de machines é lectriques.

Le cours propose des expé riences de niveau moyen pour l'é cole professionnelle et permet en mê me temps d'acqué rir les connaissances né cessaires sur le comportement des machines pour une interpré tation scientifique dans la formation de bachelier.

Grâ ce à la connexion mé dia, les expé riences sont adapté es à la dé monstration en classe ou dans un amphithéâ tre.



Dans les é quipements suivants, il existe encore des essais é tendus de l'é lectronique de puissance :

- E2.4.3.1 Vannes dé connectables et ré gulateurs de courant continu

- E2.4.3.2 Alimentations à dé coupage

- E2.5.2.2 Fonctionnement à quatre quadrants d'une machine à courant continu avec un circuit en pont H à IGBT

- E2.5.3.2 Principes de base de la technique des convertisseurs de fré quence



Thè mes



Convertisseur de dé bit à un temps

- Commande de la moyenne de la tension et du courant avec PWM

- Mesure des courbes de tension et de courant à UI = 30 V

- Mesure des courbes de tension et de courant à UI = 115 V

- Mesure du rendement et de la stabilité de la tension



Transformateur de flux asymé trique en demi-pont

- Commande de la moyenne de la tension et du courant avec PWM

- Evolution temporelle à v = 0.75

- Evolution temporelle à v = 0.50

- Evolution temporelle pour un rapport cyclique commuté



Onduleur

- É volution temporelle sur l'onduleur sinusoï dal

- Onduleur sur UI = 115V

- Onduleur sur UI = 115V, f = 5 kHz



É quipement comprenant :

1 734 02 Ajusteur de la valeur de consigne

1 735 09 Charge é lectronique de puissance

1 735 18 Fusibles triples ultrarapides

1 734 19 Adjustement de gain et d'offset

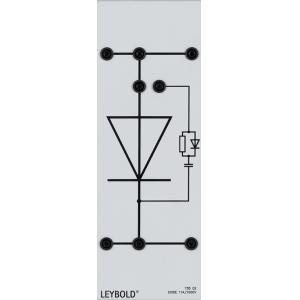

4 735 02 Diode 1000V/10A

1 735 065 Redresseur PD3, 3X400V/10A

1 735 095 Capacité 2x1000 µ F; 385V

1 735 190 Filtre antiparasitage, dé coup. de phasé 3X4,5A

1 735 341 Unité de commande PWM/PFM

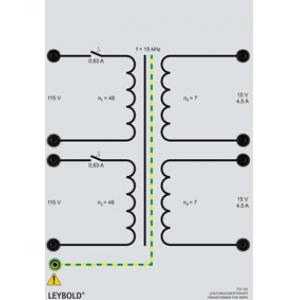

1 735 105 Transformateur de puissance

4 735 346 Transistor IGBT 1000V/10A

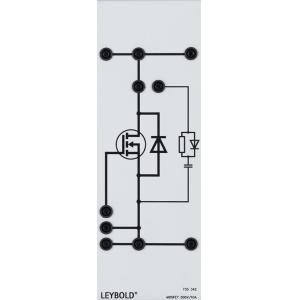

4 735 342 MOSFET 500V/10A

1 565 402 LIT-print: Electronique de puissance et commande des machines é lectriques, anglais

1 727 111 CASSY - Power Analyser Plus

1 524 222 CASSY Lab 2 pour machines é lectriques et é lectronique de puissance

1 726 962 Gé né rateur de fonctions 200 kHz

1 726 86 Alimentation stabilisé e ± 15 V/3 A

1 726 80 Transformateur 45/90, 3 N

1 726 09 Cadre profilé T130, deux é tages

2 500 59 Cavalier proté gé , noirs, jeu de 10

1 500 855 Câ ble d'expé rimentation de sé curité 32 A, jeu 34

1 500 856 Câ ble d'expé rimentation de sé curité 32 A, jaune/vert, jeu 5
