Ref: E2.3.4.5
E2.3.4.5 Banc d'essais machine multifonction asynchrone - synchrone , 1 kW
avec charge active 4 Q, interface PC USB, mesure U, I, n, T
Les essais sont ré alisé s avec des machines de classe 1 kW IE3 fabriqué es industriellement.
Les machines de 1 kW ont un meilleur rendement grâ ce à une ré sistance d'enroulement plus faible et se rapprochent d'une machine idé ale.
Toutes les machines d'essai possè dent un socle spé cial pour le raccordement au systè me de test de machines 0,3.
Le test de machines CASSY permet d'enregistrer toutes les valeurs de mesure des machines à courant alternatif.
Les valeurs mesuré es peuvent ê tre affiché es directement sur l'é cran inté gré sous forme de valeur individuelle, de tableau d'une sé rie de mesures ou de diagramme.
Les mesures peuvent ê tre effectué es sans logiciel supplé mentaire, l'enregistrement des donné es de mesure peut se faire localement sur l'appareil.
Les courbes caracté ristiques des machines de test sont enregistré es avec le test de machines CASSY.
L'alimentation é lectrique des machines de test se fait en partie directement à partir du ré seau d'alimentation public.
Objectifs d'apprentissage
- Mesures de protection et sé curité é lectrique
- Montage et mise en service de machines é lectriques
- Utilisation de circuits de dé marrage
- Rendement de la machine
- É valuation des courbes caracté ristiques des machines é lectriques

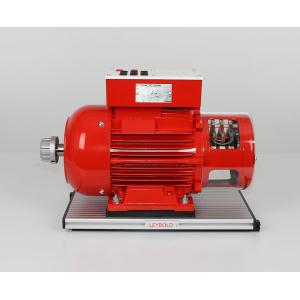

Le moteur à bagues est un type de machine asynchrone.
Contrairement à la machine à cage d'é cureuil, le rotor du moteur à bagues est conç u comme un enroulement triphasé , raccordé à des bagues collectrices et accessible de l'exté rieur au moyen de balais.
Les moteurs à bagues sont utilisé s de pré fé rence dans les entraî nements qui exigent des couples de dé marrage é levé s et un faible courant de dé marrage.
Les machines asynchrones à bagues sont de plus en plus remplacé es par des machines conventionnelles à rotor en court-circuit et convertisseur de fré quence.
De tels entraî nements atteignent un comportement opé rationnel similaire à celui du moteur à bagues.
Ils sont toutefois plus simples à fabriquer et é vitent l'usure des contacts glissants soumis à des contraintes mé caniques et é lectriques.
Cette machine peut ê tre utilisé e comme machine synchrone avec une source de trè s basse tension.
Points forts :
- Pour se proté ger contre la surchauffe, les enroulements statoriques des machines de test sont é quipé s de sondes de tempé rature.
- En cas de surchauffe, le systè me de test des machines coupe la charge de la machine de test, ce qui permet de maintenir le refroidissement par air. Cela permet d'é viter d'endommager les machines de test.
- Les machines de test disposent d'une plaque à bornes didactique avec impression du sché ma d'enroulement.
- Toutes les extré mité s des bobines sont relié es à des douilles de sé curité (4 mm) sur la plaque à bornes.
- L'enregistrement des valeurs de mesure assisté par ordinateur fournit des ré sultats de mesure pertinents.
- La disposition des douilles de sé curité de 4 mm correspond aux normes pour les moteurs industriels.
Toutes les fonctions du test de machines CASSY 1,0 peuvent ê tre utilisé es rapidement directement via l'é cran, la molette et les touches situé es sur l'appareil.
Tous les ré glages et ré sultats de mesure peuvent ê tre enregistré s sur l'appareil et ê tre rapidement rappelé s ulté rieurement ou simplement té lé chargé s.
De plus, le test de machines CASSY 1,0 est entiè rement contrô lable en temps ré el via les interfaces RJ45 Ethernet, W-LAN et USB-C.
Ces interfaces peuvent ê tre utilisé es par les logiciels suivants :
- CASSY Lab 2 pour les entraî nements et les systè mes é nergé tiques,
- MATLAB\'ae et LabVIEW \'99
- Lab Docs Editor Advanced
Pour la connexion mé dia locale d'au moins quatre terminaux simultané ment, les serveurs inté gré s suivants sont disponibles dans le test de machines CASSY 1,0.
Pour plus de dé tails, veuillez consulter les donné es produit 7732900 ou 7731901 Test de machines CASSY 1,0.
L'é quipement convient aussi bien pour les expé riences d'é lè ves en laboratoire à basse tension (230 / 400 V triphasé ) que pour les dé monstrations d'enseignants en salle de classe ou en amphithéâ tre si le banc d'essai est mobile.
La ré alisation des expé riences se fait selon le manuel.
Le groupe cible est constitué d'apprentis de l'industrie et d'é tudiants en construction de machines é lectriques.
Le cours propose des expé riences de niveau moyen pour l'é cole professionnelle et permet en mê me temps d'acqué rir les connaissances né cessaires sur le comportement des machines pour une interpré tation scientifique dans la formation de bachelier.
Grâ ce à la connexion mé dia, les expé riences sont adapté es à la dé monstration en classe ou dans un amphithéâ tre.
Dans les é quipements suivants, il existe encore des essais é tendus avec des rotors à bagues :
- E2.3.4.1 Rotor à cage 400/690
- E2.3.4.2 Rotor à cage 230/400
- E2.2.4.4 Course à bagues
- E2.3.4.4 Rotor à cage D
- E2.3.5.3 Machine multifonctionnelle
- E2.5.4.3 Dé marrage de grandes masses d'inertie avec moteur à bagues
Thè mes
- Structure et fonctionnement du moteur à bagues
- Dé marrage
- Mesure de la tension d'arrê t du rotor et du courant du rotor

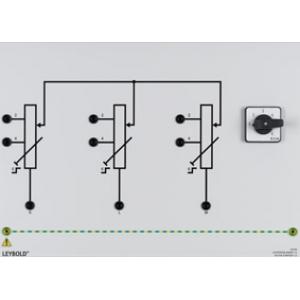

- Ré glage de la vitesse avec des ré sistances de dé marrage
- Courbes caracté ristiques en fonctionnement du moteur
- Utilisation de la machine asynchrone à bagues comme transformateur rotatif
- Courbe locale (cercle de He
