Ref: E2.3.4.4
E2.3.4.4 Banc d'essais machine asynchone Dahlander , 1 kW
avec charge active 4 Q, interface PC USB, mesure U, I, n, T
Les essais sont ré alisé s avec des machines de classe 1 kW IE3 fabriqué es industriellement.
Les machines de 1 kW ont un meilleur rendement grâ ce à une ré sistance d'enroulement plus faible et se rapprochent d'une machine idé ale.
Toutes les machines d'essai possè dent un socle spé cial pour le raccordement au systè me de test de machines 0,3.
Le test de machines CASSY permet d'enregistrer toutes les valeurs de mesure des machines à courant alternatif.
Les valeurs mesuré es peuvent ê tre affiché es directement sur l'é cran inté gré sous forme de valeur individuelle, de tableau d'une sé rie de mesures ou de diagramme.
Les mesures peuvent ê tre effectué es sans logiciel supplé mentaire, l'enregistrement des donné es de mesure peut se faire localement sur l'appareil.
Les courbes caracté ristiques des machines de test sont enregistré es avec le test de machines CASSY.
L'alimentation é lectrique des machines de test se fait en partie directement à partir du ré seau d'alimentation public.
Objectifs d'apprentissage
- Mesures de protection et sé curité é lectrique
- Montage et mise en service de machines é lectriques
- Utilisation de circuits de dé marrage
- Rendement de la machine
- É valuation des courbes caracté ristiques des machines é lectriques
Le rotor à cage d'é cureuil D est une forme de construction particuliè re de la machine asynchrone (moteur Dahlander).
Dans le cas du montage Dahlander, les enroulements triphasé s du stator sont ré alisé s avec une prise centrale.
Cela permet de commuter le nombre de paires de pô les et donc la vitesse de rotation du rotor dans un rapport 1:2.
Les points forts :
- Pour se proté ger contre la surchauffe, les enroulements statoriques des machines de test sont é quipé s de sondes de tempé rature.
- En cas de surchauffe, le systè me d'essai de machines coupe la charge de la machine d'essai, ce qui permet de maintenir le refroidissement par air. Cela permet d'é viter d'endommager les machines de test.
- Les machines de test disposent d'une plaque à bornes didactique avec impression du sché ma d'enroulement.
- Toutes les extré mité s des bobines sont relié es à des douilles de sé curité (4 mm) sur la plaque à bornes.
- L'enregistrement des valeurs de mesure assisté par ordinateur fournit des ré sultats de mesure pertinents.
- La disposition des douilles de sé curité de 4 mm correspond aux normes pour les moteurs industriels.
Toutes les fonctions du test de machines CASSY 1,0 peuvent ê tre utilisé es rapidement directement via l'é cran, la molette et les touches situé es sur l'appareil.
Tous les ré glages et ré sultats de mesure peuvent ê tre enregistré s sur l'appareil et ê tre rapidement rappelé s ulté rieurement ou simplement té lé chargé s.
De plus, le test de machines CASSY 1,0 est entiè rement contrô lable en temps ré el via les interfaces RJ45 Ethernet, W-LAN et USB-C.
Ces interfaces peuvent ê tre utilisé es par les logiciels suivants :
- CASSY Lab 2 pour les entraî nements et les systè mes é nergé tiques,
- MATLAB\'ae et LabVIEW \'99
- Lab Docs Editor Advanced
Pour la connexion mé dia locale d'au moins quatre terminaux simultané ment, les serveurs inté gré s suivants sont disponibles dans le test de machines CASSY 1,0.
Pour plus de dé tails, veuillez consulter les donné es produit 7732900 ou 7731901 Test de machines CASSY 1,0.
L'é quipement convient aussi bien pour les expé riences d'é lè ves en laboratoire à basse tension (230 / 400 V triphasé ) que pour les dé monstrations d'enseignants en salle de classe ou en amphithéâ tre si le banc d'essai est mobile.
La ré alisation des expé riences se fait selon le manuel.
Le groupe cible est constitué d'apprentis de l'industrie et d'é tudiants en construction de machines é lectriques.
Le cours propose des expé riences de niveau moyen pour l'é cole professionnelle et permet en mê me temps d'acqué rir les connaissances né cessaires sur le comportement des machines pour une interpré tation scientifique dans la formation de bachelier.
Grâ ce à la connexion mé dia, les expé riences sont adapté es à la dé monstration en classe ou dans un amphithéâ tre.
Dans les é quipements suivants, il existe encore des expé riences é largies avec des machines asynchrones :
- E2.3.4.1 Rotor à cage d'é cureuil 400/690
- E2.3.4.2 Rotor à cage 230/400
- E2.3.4.3 Rotor à bague de frottement
- E2.3.4.5 Machine multifonctionnelle
Thè mes
Structure et mode de fonctionnement
Courbes caracté ristiques en fonctionnement moteur, vitesse é levé e
Courbes caracté ristiques en fonctionnement moteur, faible vitesse
Circuit Dahlander
Freinage
Rendement
Essai à vide
Essai de court-circuit
É quipement comprenant :

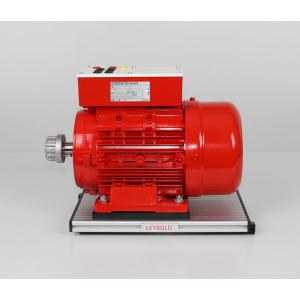

1 773 294 Moteur à cage d'é cureuil D 1,0
1 732 83 Disjoncteur de protection moteur 1,6-2,4A
1 732 84 Disjoncteur de protection moteur 2,4-4A
1 745 563 Disjoncteur, triphasé
1 773 2901 Test de machines CASSY 1,0
1 524 222 CASSY Lab 2 pour machines é lectriques et é lectronique de puissance
1 773 2990 Dynamomè tre é lectrique 1,0
1 773 258 Couvercle d\u146? embrayage 1.0 transparent
1 315 40 Masse marqué e, 2 kg
1 773 115 Banc de base de machine 120 cm
1 732 56 Accouplement 1,0
1 731 55 Inverseur de poles Dahlander
1 775 235EN LIT-print: Machines asynchrones 1,0, anglais
1 726 75 Alimentation triphasé e avec RCD
1 726 09 Cadre profilé T130, deux é tages
1 500 59 Cavalier proté gé , noirs, jeu de 10
1 500 591 Cavalier proté gé
