Ref: E2.3.2.1
E2.3.2.1 Banc d'essais des Machines électriques CC, 1.0 kW
avec charge active 4 Q, interface PC USB, mesure U I, n, T, réhostats et charge résistive
Les essais sont ré alisé s avec des machines de classe 1 kW fabriqué es industriellement.
Les machines de 1 kW ont un rendement plus é levé en raison de leur ré sistance d'enroulement plus faible et se rapprochent d'une machine idé ale.
Toutes les machines d'essai possè dent un socle spé cial pour le raccordement au systè me d'essai de machines 1,0.
Le systè me d'essai de machines permet d'enregistrer les courbes caracté ristiques des machines d'essai.
L'alimentation é lectrique des machines de test est assuré e par des alimentations spé ciales de laboratoire.
Objectifs d'apprentissage
- Mesures de protection et sé curité é lectrique
- Montage et mise en service de machines à courant continu
- Utilisation de circuits de dé marrage
- É valuation des courbes caracté ristiques des machines à courant continu
La machine composé e contient deux enroulements de champ sé paré s et peut donc fonctionner en dé rivation, en sé rie et en double circuit.
L'enroulement en sé rie possè de en outre une prise, ce qui permet d'é tudier diffé rents types de compoundage.
Les points forts :
- Pour se proté ger contre la surchauffe, les enroulements statoriques des machines de test sont é quipé s de sondes de tempé rature.
- En cas de surchauffe, le systè me d'essai de machines coupe la charge de la machine d'essai, ce qui permet de maintenir le refroidissement par air. Cela permet d'é viter d'endommager les machines de test.
- Les machines de test disposent d'une plaque à bornes didactique avec impression du sché ma d'enroulement.
- Toutes les extré mité s des bobines sont relié es à des douilles de sé curité (4 mm) sur la plaque à bornes.
- L'enregistrement des valeurs de mesure assisté par ordinateur fournit des ré sultats de mesure probants
Toutes les fonctions du test de machines CASSY 1,0 peuvent ê tre utilisé es rapidement directement via l'é cran, la molette et les touches situé es sur l'appareil.
Tous les ré glages et ré sultats de mesure peuvent ê tre enregistré s sur l'appareil et ê tre rapidement rappelé s ulté rieurement ou simplement té lé chargé s.
De plus, le test de machines CASSY 1,0 est entiè rement contrô lable en temps ré el via les interfaces RJ45 Ethernet, W-LAN et USB-C.
Ces interfaces peuvent ê tre utilisé es par les logiciels suivants :
- CASSY Lab 2 pour les entraî nements et les systè mes é nergé tiques,
- MATLAB\'ae et LabVIEW \'99
- Lab Docs Editor Advanced
Pour la connexion mé dia locale d'au moins quatre terminaux simultané ment, les serveurs inté gré s suivants sont disponibles dans le test de machines CASSY 1,0.
Pour plus de dé tails, veuillez consulter les donné es produit 7732900 ou 7731901 Test de machines CASSY 1,0.
L'é quipement convient aussi bien pour les expé riences d'é lè ves en laboratoire à basse tension (220 V courant continu) que - si le banc d'essai est mobile - pour les dé monstrations d'enseignants en salle de classe ou en amphithéâ tre.
La ré alisation des expé riences se fait selon le manuel.
Le groupe cible est constitué d'apprentis de l'industrie et d'é tudiants en construction de machines é lectriques.
Le cours propose des expé riences de niveau moyen pour l'é cole professionnelle et permet en mê me temps d'acqué rir les connaissances né cessaires sur le comportement des machines pour une interpré tation scientifique dans la formation de bachelier.
Grâ ce à la connexion mé dia, les expé riences sont adapté es à la dé monstration en classe ou dans un amphithéâ tre.
Dans les é quipements suivants, il existe encore des expé riences é largies avec des machines à courant continu :
- E2.3.2.2 Moteur universel DC
- E2.5.2.1 Fonctionnement à quatre quadrants d'une machine à courant continu avec redresseurs commandé s
Thè mes
- Raccordement et fonctionnement de la machine composé e en tant que machine sé rie/dé rivé e/double
- Ré action de l'induit et commutation
- Courbes caracté ristiques des moteurs
- Courbe caracté ristique de charge d'un gé né rateur
- Possibilité s de ré glage de la vitesse et de la tension
- Dé marrage et freinage
- Courbes caracté ristiques des gé né rateurs
É quipement comprenant :

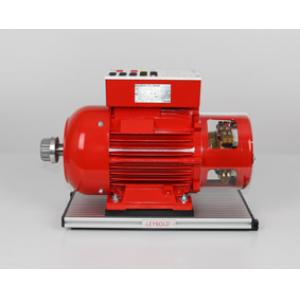

1 773 260 Machine compound 1,0

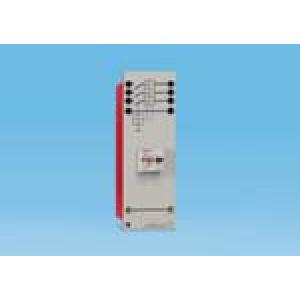

1 733 53 Disjoncteur de protection moteur 4-6A
1 745 563 Disjoncteur, triphasé
1 773 2901 Test de machines CASSY 1,0
1 524 222 CASSY Lab 2 pour machines é lectriques et é lectronique de puissance
1 773 2990 Dynamomè tre é lectrique 1,0
1 773 258 Couvercle d\u146? embrayage 1.0 transparent
1 315 40 Masse marqué e, 2 kg
1 773 115 Banc de base de machine 120 cm
1 732 56 Accouplement 1,0

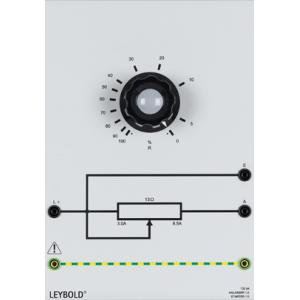

1 732 64 Dé marreur 1,0

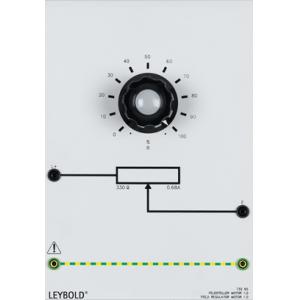

1 732 65 Rhé ostat de champ pour moteur 1,0

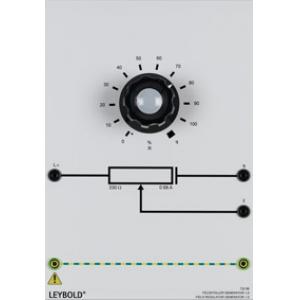

1 732 66 Rhé ostat de champ pour gé né ratrice 1,0
1 773 361 Charge ohmique ré glable 1,1
1 775 225EN * LIT-print: Machines à courant continu 1,0, anglais

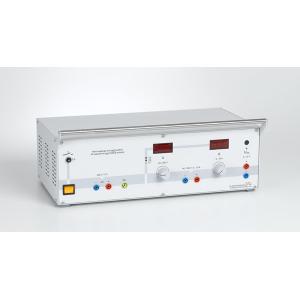

1 725 862DG Alimentation de moteur CC 1 kW
1 726 09 Cadre profilé T130, deux é tages
1 500 59 Cavalier proté gé , noirs, jeu de 10
1 500 591 Cavalier proté gé , verts/jaunes, jeu de 10
1 500 855 Câ ble d'expé rimentation de sé curité 32 A, jeu 34
1 500 856 Câ ble d'expé rimentation de sé curité 32 A, jaune/vert, jeu 5

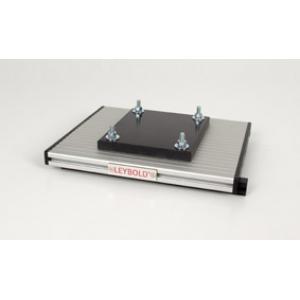

1 773 256 Montagesatz Sockel Maschinen 1,0 kurz
1 773 257 Montagesatz Sockel Maschinen 1,0 lang
Les articles marqué s d'un * ne sont
