Les expé riences sont ré alisé es avec des transformateurs sur des plaques d'expé rimentation et avec des cadres profilé s.
Objectifs d'apprentissage
- Mesures de protection et sé curité é lectrique
- Montage d'installations é nergé tiques selon un sché ma é lectrique
- Utilisation d'un analyseur de puissance comme moyen de mesure
- Circuits de base des transformateurs
Les transformateurs sont des systè mes à couplage magné tique utilisé s pour la conversion de tensions alternatives et l'adaptation d'impé dance.
Les transformateurs se trouvent donc principalement dans la technique de mesure et dans l'alimentation en é nergie é lectrique.
Dans ce stage, seuls les transformateurs de la technique é nergé tique sont é tudié s.
Les transformateurs triphasé s utilisé s dans la technique é nergé tique servent à adapter la tension dans les diffé rents niveaux de tension des ré seaux.
Selon l'application, ils peuvent avoir une puissance de construction de 500 MVA à 50 kVA.
La taille et le type de construction ont une influence dé cisive sur les valeurs caracté ristiques du transformateur triphasé .
Les enroulements des transformateurs triphasé s peuvent ê tre combiné s dans diffé rents types de circuits.
Les points forts :
- Les mesures sont effectué es avec un analyseur de puissance qui permet é galement de mesurer le dé phasage entre 2 canaux de mesure. Celui-ci est né cessaire pour l'analyse des diffé rents circuits et des groupes de commutation.
Toutes les fonctions de l'analyseur de puissance CASSY Plus peuvent ê tre utilisé es rapidement directement via l'é cran, la molette et les touches situé es sur l'appareil.
Tous les ré glages et ré sultats de mesure peuvent ê tre enregistré s sur l'appareil et ê tre rapidement rappelé s ulté rieurement ou simplement té lé chargé s.
De plus, l'analyseur de puissance CASSY Plus est entiè rement contrô lable en temps ré el via les interfaces RJ45 Ethernet, W-LAN et USB-C.
Ces interfaces peuvent ê tre utilisé es par les logiciels suivants :
- CASSY Lab 2 pour les entraî nements et les systè mes é nergé tiques,
- MATLAB\'ae et LabVIEW \'99
- Lab Docs Editor Advanced
Les serveurs inté gré s suivants sont disponibles dans l'analyseur de puissance CASSY pour la connexion mé dia locale d'au moins quatre terminaux simultané ment.
Pour plus de dé tails, veuillez vous ré fé rer aux donné es produit 727110 ou 727111 Power Analyser CASSY Plus.
L'é quipement convient aussi bien pour les expé riences des é lè ves en laboratoire à basse tension (230 / 400 V triphasé ) que pour les dé monstrations des enseignants en salle de classe ou en amphithéâ tre si le banc d'essai est mobile.
La ré alisation des expé riences se fait selon le manuel.
Le groupe cible est constitué d'apprentis de l'industrie et d'é tudiants en construction de machines é lectriques.
Le cours propose des expé riences de niveau moyen pour l'é cole professionnelle et permet en mê me temps d'acqué rir les connaissances né cessaires sur le comportement des machines pour une interpré tation scientifique dans la formation de bachelier.
Grâ ce à la connexion mé dia, les expé riences sont adapté es à la dé monstration en classe ou dans un amphithéâ tre.
Dans les é quipements suivants, il existe encore des expé riences é largies avec des transformateurs :
- E2.3.1.2 Transformateur Scott
- E2.3.1.3 Transformateur AC
- E2.3.1.4 Transformateur toroï dal AC
- E2.3.1.5 Autotransformateur AC
Thè mes
- Equations de tension et circuit é quivalent
- Mesure à vide, en court-circuit et en charge
- Dé termination de l'inductance mutuelle, du couplage magné tique et de la dispersion
- Pertes, variation de tension et rendement
- Circuits et groupes de commutation des transformateurs triphasé s
- Fonctionnement en parallè le de transformateurs triphasé s
É quipement comprenant :

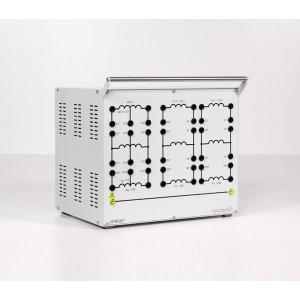

1 733 91 Transformateur triphasé 1,0
1 773 361 Charge ohmique ré glable 1,1
1 773 363 Charge capacitive ré glable 1 ,0
1 773 364 Charge inductive ré glable
1 775 220EN * LIT-print: Transformateurs 1,0, anglais
Appareils de mesure, avec acquisition de donné es numé riques CASSY:
1 727 111 CASSY - Power Analyser Plus
1 524 222 CASSY Lab 2 pour machines é lectriques et é lectronique de puissance

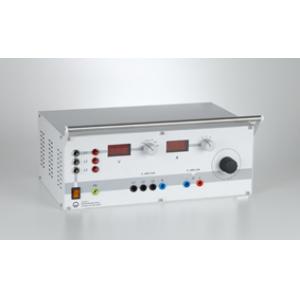

1 725 442DG Tension triphasé e 400 V/2,5
1 726 09 Cadre profilé T130, deux é tages
2 500 59 Cavalier proté gé , noirs, jeu de 10
1 500 591 Cavalier proté gé , verts/jaunes, jeu de 10
1 Câ ble d'expé rimentation de sé curité 32 A, jeu 34
1 500 856 Câ ble d'expé rimentation de sé curité 32 A, jaune/vert, jeu 5
Les articles marqué s d'un * ne sont pas obligatoires, mais sont recommandé s pour la ré alisation de l'expé rience.
