Des expé riences sur les principes de fonctionnement des moteurs liné aires sont ré alisé es à l'aide des composants du systè me de machines é lectriques d'apprentissage, alimenté es en basse tension de protection.
Les machines didactiques sont monté es sur une unité de base claire, disposé e verticalement dans le cadre d'expé rimentation.
Objectifs d'apprentissage
- Reconnaî tre le principe physique de base du moteur liné aire.
- Influence de la direction du champ tournant sur la direction du mouvement
- Analyse mé trologique des courbes de courant et de tension.
Les moteurs liné aires sont des machines doté es d'une force agissant de maniè re liné aire et rectiligne.
Les diffé rentes formes de construction et principes d'action sont dé rivé s des machines é lectriques rotatives connues.
Dans la pratique, il existe des moteurs liné aires asynchrones et des moteurs liné aires synchrones à excitation permanente.
La conception simple et robuste du moteur liné aire asynchrone aide à comprendre les principes de base de ces entraî nements.
Toutes les fonctions de l'analyseur de puissance CASSY sont rapidement utilisables directement via l'é cran, la molette et les touches situé es sur l'appareil.
Tous les ré glages et ré sultats de mesure peuvent ê tre enregistré s sur l'appareil et rapidement rappelé s ulté rieurement ou simplement té lé chargé s.
De plus, l'analyseur de puissance CASSY est entiè rement contrô lable en temps ré el via les interfaces RJ45 Ethernet, W-LAN et USB-C.
Ces interfaces peuvent ê tre utilisé es par les logiciels suivants :
- CASSY Lab 2 pour les entraî nements et les systè mes d'é nergie,
- MATLAB\'ae et LabVIEW \'99
- Lab Docs Editor Advanced
Les serveurs inté gré s suivants sont disponibles dans l'analyseur de puissance CASSY pour la connexion mé dia locale d'au moins quatre terminaux simultané ment.
Pour plus de dé tails, veuillez consulter les donné es du produit Power Analyser CASSY (ré fé rence catalogue : 727100 ou 727101).
L'é quipement comprend des essais de laboratoire sû rs avec une basse tension non dangereuse.
La ré alisation des expé riences s'effectue à l'aide d'un manuel sous forme imprimé e ou é lectronique.
Le groupe cible est constitué d'apprentis des é coles professionnelles et d'é tudiants en premier cycle d'ingé nierie.
Les expé riences sont conç ues comme une introduction à un niveau d'apprentissage infé rieur ou moyen.
Pour aller plus loin, nous recommandons les é quipements suivants :
- E2.1.1.1 Machines de base ELM pour basse tension
- E2.1.1.3 Machines à rendement ELM pour basse tension
Thè mes
- Dé pendance de la fré quence et de la force.
- Sens du champ tournant et sens de la marche.
É quipement comprenant :
1 727 91 Unité de base pour moteur liné aire

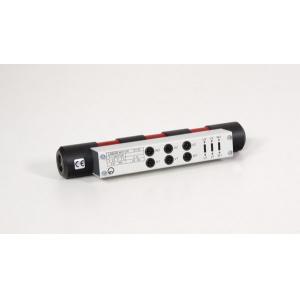

1 727 92 Moteur lineaire à armature de bobine de champ

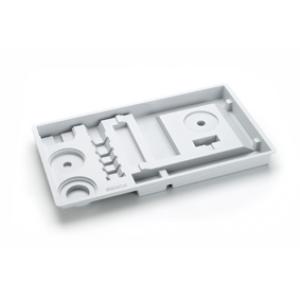

1 563 04 Plateau de rangement pour les composants MEE
1 564 172 * LIT-print: Machines é lectriques d'enseignement, anglais
Alternatif:
(pas compris dans le montant total de l'offre)
2 531 282 Multimè tre Metrahit Pro
1 524 013S Capteur-CASSY 2 Dé marreur
1 580 0136 * Tachymè tre portable
1 725 722 Gé né rateur triphasé TBT à fré quence variable
1 726 09 Cadre profilé T130, deux é tages
1 500 59 Cavalier proté gé , noirs, jeu de 10
1 500 592 Cavalier proté gé avec prise, noirs, jeu de 10
1 500 855 Sicherheits-Experimentierkabel 32 A, Satz 34
Les articles marqué s d'un * ne sont pas obligatoires, mais sont recommandé s pour la ré alisation de l'expé rience.
