Ref: E2.1.1.1

E2.1.1.1 Etude des Bases des machines électriques, machines électriques démontables ELM

Les expé riences utilisent les composants du systè me de machines é lectriques d'apprentissage et fonctionnent avec une trè s basse tension de protection.

Toutes les machines sont monté es sur une unité de base qui est disposé e verticalement dans le cadre d'expé rimentation.



Objectifs d'apprentissage

- Reconnaissance des principes physiques de base

- Enregistrement des courbes caracté ristiques des machines

- Introduction à la technique d'entraî nement

- Manipulation d'outils simples (clé à molette, burette d'huile, etc.).



Cet é quipement permet de monter des machines à courant continu, à courant alternatif et à courant triphasé à l'aide de quelques composants individuels faciles à comprendre.

Les machines monté es correspondent à leur fonction physique respective et permettent, lors des expé riences, de les é tudier dans les diffé rents types de circuits.

Le circuit é lectrique du stator est monté sur une unité de base de raccordement et avec une aide au montage de maniè re à ce que l'entrefer né cessaire soit ré glé par rapport au rotor.

Tous les essais sont effectué s avec une basse tension non dangereuse (basse tension de protection).



Toutes les fonctions de l'analyseur de puissance CASSY peuvent ê tre utilisé es rapidement directement via l'é cran, la molette et les touches situé es sur l'appareil.

Tous les ré glages et ré sultats de mesure peuvent ê tre enregistré s sur l'appareil et ê tre rapidement rappelé s ulté rieurement ou simplement té lé chargé s.



De plus, l'analyseur de puissance CASSY est entiè rement contrô lable en temps ré el via les interfaces RJ45 Ethernet, W-LAN et USB-C.



Ces interfaces peuvent ê tre utilisé es par les logiciels suivants :

- CASSY Lab 2 pour les entraî nements et les systè mes é nergé tiques,

- MATLAB\'ae et LabVIEW \'99

- Lab Docs Editor Advanced



Les serveurs inté gré s suivants sont disponibles dans l'analyseur de puissance CASSY pour la connexion mé dia locale d'au moins quatre terminaux simultané ment.



Pour plus de dé tails, veuillez consulter les donné es du produit Power Analyser CASSY (ré fé rence catalogue : 727100 ou 727101).



L'é quipement comprend des essais de laboratoire sû rs avec une basse tension non dangereuse.

La ré alisation des expé riences s'effectue à l'aide d'un manuel sous forme imprimé e ou é lectronique.



Le groupe cible est constitué d'apprentis des é coles professionnelles et d'é tudiants en premier cycle d'ingé nierie.

Les expé riences sont conç ues comme une introduction à un niveau d'apprentissage infé rieur ou moyen.



Pour aller plus loin, nous recommandons les é quipements suivants :

- E2.1.1.2 Moteur liné aire ELM pour basse tension

- E2.1.1.3 Machines à rendement ELM pour basse tension



Thè mes

- Gé né rateur de courant alternatif avec aimant permanent

- Dé pendance de la tension aux bornes par rapport à la vitesse et à la charge

- Dé termination de la zone neutre

- Rotor tripolaire / rotor dodé cagonal

- Gé né rateur avec excitation en dé rivation

- Gé né rateur à double circuit

- Gé né rateurs de courant alternatif

- Gé né rateurs de courant triphasé

- Gé né rateur en charge en montage en é toile avec / sans neutre

- Montage en triangle de l'alternateur

- Moteurs à courant continu

- Commutation

- Moteurs avec excitation sé paré e

- Moteur en dé rivation / en sé rie / en double dé rivation

- Moteurs à courant alternatif

- Moteur universel

- Moteur synchrone et asynchrone monophasé

- Moteur asynchrone monophasé avec phase auxiliaire capacitive / ohmique

- Champ tournant

- Changement du sens de rotation

- Moteurs triphasé s

- Courant triphasé en court-circuit

- Couplage en é toile et en triangle

- Comportement de la vitesse en cas de charge

- Moteur triphasé à bagues

- Moteur synchrone triphasé



É quipement comprenant :

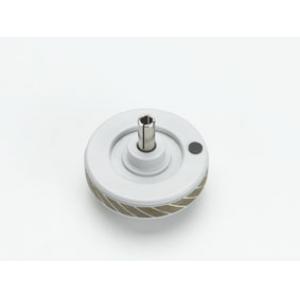

1 563 12 MEE Rotor en court-circuit

5 563 13 Balai MEE

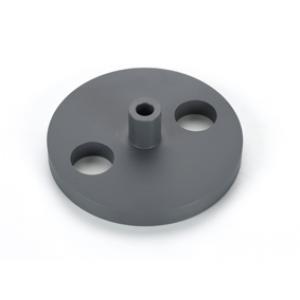

1 563 17 Disque de centrage MEE

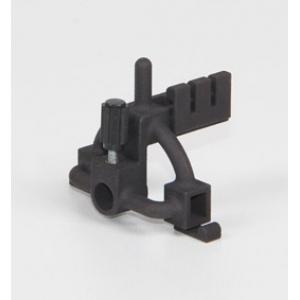

1 563 181 Porte-balais MEE

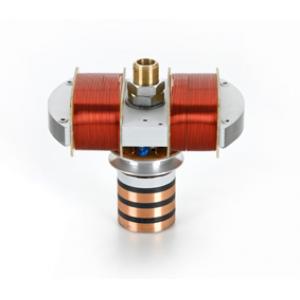

1 563 22 Rotor bipolaire MEE

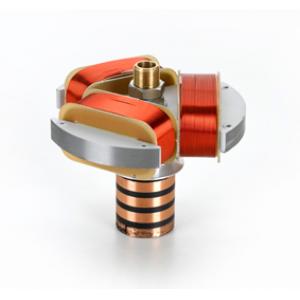

1 563 23 Rotor tripolaire MEE

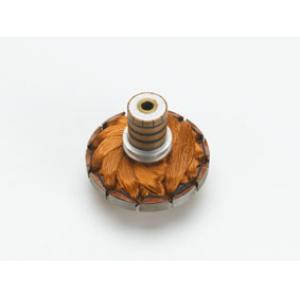

1 563 24 Rotor en tambour MEE

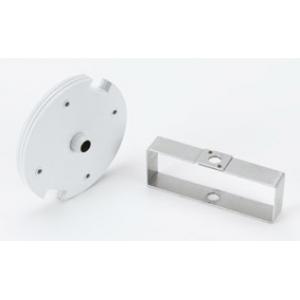

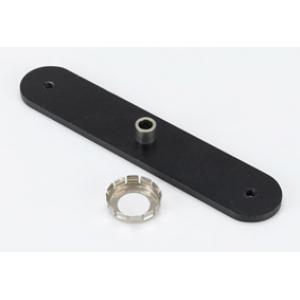

1 563 25 Lame et bague de court-circuit MEE

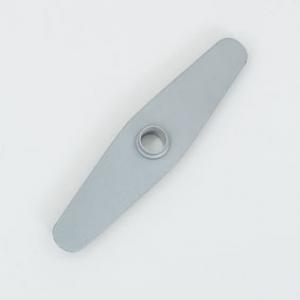

1 563 28 Rotor à aiguille aimanté e MEE

1 563 29 Anneau en aluminium avec disque en fer MEE

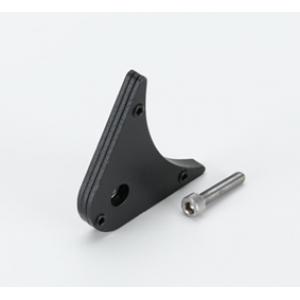

2 563 091 Piè ce polaire pour aimant MEE

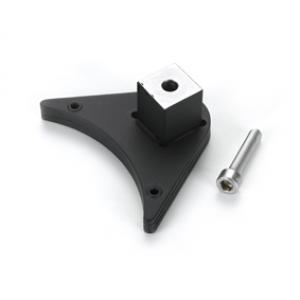

3 563 101 Piè ce polaire large pour bobines ELM

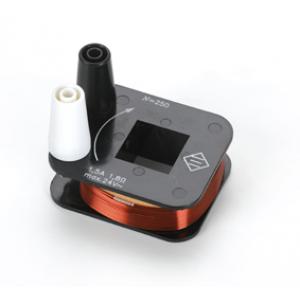

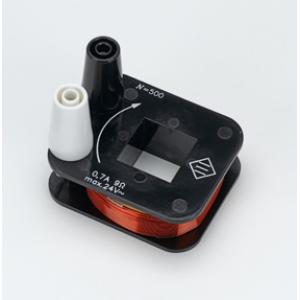

3 563 115 Bobine à 500 spires MEE

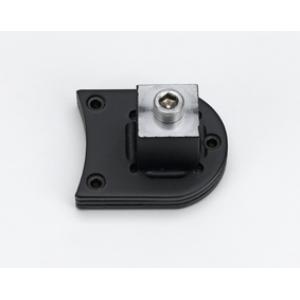

6 563 201 MEE Piè ce polaire é troite

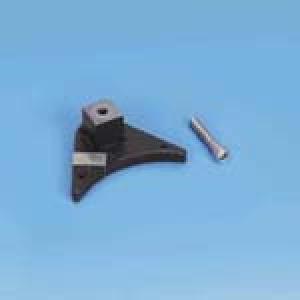

2 563 211 MEE Piè ce polaire à fente pour bobine

1 727 811 Unité de base pour machine

1 727 82 Unité de raccordement de base

1 727 83 Jeu de masques

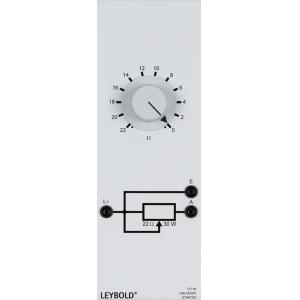

1 727 85 Dé marreur

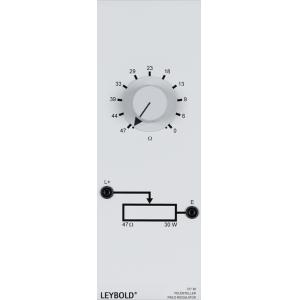

1 727 86 Ré gulateur de champ

1 727 87 Charge é toile-triangle

1 727 88 Unité d'entraî nement

1 689 0610 Satz 2 Antriebsriemen fü r 72788

1 510 48 Aimants, 35 mm Ø , paire

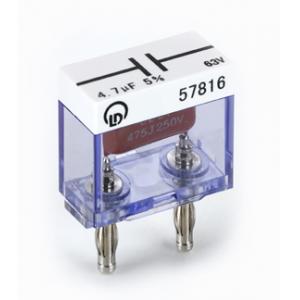

3 578 16 Condensateur 4,7 µ F, STE 2/19

3 579 06 Douille pour lampe, en haut, STE 2/19

3 505 171 Ampoules 6 V/1,1 W, E10, jeu de 10

3 505 191 Ampoules 15 V/2 W, E10, jeu de 5

1 579 10 Bouton-poussoir (contacteur), STE 2/19

1 579 13 Interrupteur à bascule STE 2/19

2 563 04 Plateau de rangement pour les composants MEE

1 564 172 LIT-print: Machines é lectriques d'enseignement, anglais

1 727 101 CASSY - Power Analyser



Alternatif:

(pas compris dans le montant total de l'offre)

2 531 282 Multimè tre Metrahit Pro

1 524 013S Capteur-CASSY 2 Dé marreur
