Ref: A1.1.1.5
A1.1.1.5 Précautions et sécurité sur les véhicules et hybrides
Mesure de protection pour la sé curité intrinsè que des automobiles HV.
Une automobile qui assure une sé curité complete contre le contact et l'arc é lectrique par des mesures techniques est dé signé e sous le terme de sé curité inté gré e.
Dans un system -IT Isolé -Terre , tous les boî tiers conducteurs de l'é quipement sont mis à la terre, sauf la source d'é nergie.
Le systè me d'entraî nement HV des automobiles é lectriques et hybrides sont conç us selon ce sythè me de connexion.
Ainsi par exemple les boî tiers des onduleurs et des moteurs sont interconnecté es sur le châ ssis.
Cette connexion repré sente alors la liaison é quipotentielle.
LEYBOLD offre tous les composants né cessaires sous forme d'é lé ments enfichable , qui fonctionnent avec une basse tension de sé curité 24 V pour l'examen en toute sé curité de tels systè mes.
Les tensions ainsi que la ré sistance de liaison é quipotentielle peuvent ê tre mesuré es directement avec leCapteur-CASSY 2, la ré sistance d'isolement est dé terminé e et é valué e avec un appareil de mesure spé cialement conç u.
Équipement comprenant :

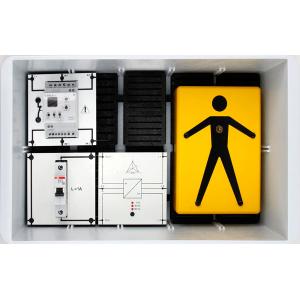

1 727 5187 Bases de la sé curité haute tension, STE, jeu
Instruments de mesure
1 524 013SKFZ ** Sensor-CASSY 2 Starter, automobile
1 739 835 ** Cordon de mesure Kelvin, jeu de 2
1 739 836 ** Milliohmmè tre
1 739 004 ** Multimè tre numé rique pour vé hicules é lectriques
1 739 949 ** Adaptateur de mesure HV - PC pour l'é lectromobilité
Accessoires
4 500 59 Cavalier proté gé , noirs, jeu de 10
4 726 501 Plaque à ré seau prise de sé curité , 297 mm x 200 mm
3 500 602 Câ ble d'expé rimentation de sé curité , 10 cm, bleu
1 500 612 Câ ble de connexion de sé curité , 25 cm, bleu
4 500 611 Câ ble de connexion de sé curité , 25 cm, rouge
2 500 620 Câ ble de connexion de sé curité 50 cm, jaune/vert
2 500 641 Câ ble de connexion de sé curité , 100 cm, rouge
2 500 642 Câ ble de connexion de sé curité , 100 cm, bleu
1 726 890 Alimentation CC à courant fort 1...32 V/0...20 A
1 773 010 Alimentation 24 V DC, 6,5 A
1 562 793NA Alimentation 6...24 V
1 778 810 LIT-digital: Bases de l'é lectricité (on)ique automobile
1 775 003EN LIT-print: Bases de la technique des systè mes et de la haute tension, anglais
1 727 585 * Valise universelle STE
Les articles marqué s d'un ** sont obligatoires.
Les articles marqué s d'un * ne sont pas indispensables, mais nous les recommandons pour ré aliser l'expé rience.
