Ref: A1.1.1.4
A1.1.1.4 Les actionneurs en automobile
Les Bases avec les composants enfichables sur plaque STE
Entrée-Traitement-Sortie: Ce principe de traitement de données connu sous le nom "ETS" repose sur l'interaction entre les capteurs et les actionneurs.
Pour l'unité de contrôle, l'actionneur est le seul moyen d'interagir avec l'environnement extérieur.
LEYBOLD offre avec ces équipements une collection de composants enfichables avec lesquelles toutes les caractéristiques importantes de ces actionneurs peuvent être examinées :
- ampoule à incandescence
- éclairage à LED
- afficheur à LED
- injecteur
- bobine crayon
- transformateur
- relais de voiture
- moteur de ventilateur
- servomoteur LWR
- moteur pas à pas
Spécialement pour le domaine de l'électromobilité les composantes suivantes doivent être aussi examinées :
- le convertisseur DC/DC
- la pile
- le système de gestion de batterie (BMS)
Comme toujours, l'accent est mis sur l'utilisation de composants originaux.
Ceux-ci sont étudiés en interaction avec des capteurs appropriés dans des circuits pratiques.
Le type de contrôle tel que analogique, numérique, PWM, etc. joue également un rôle majeur.
Le transfert de données ultérieur via le Bus CAN compléte la série de test.
Équipement comprenant :

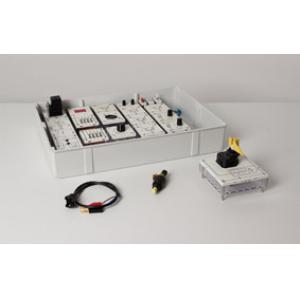

1 727 5186 Kit Actionneurs en automobile 1, STE
1 727 5181 Equipement automobile , STE

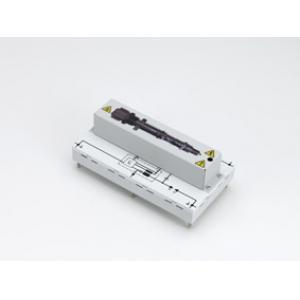

1 582 642 Bobine crayon STE 6/100/200
1 579 162 Simulation ABS et Ti, STE 2/50

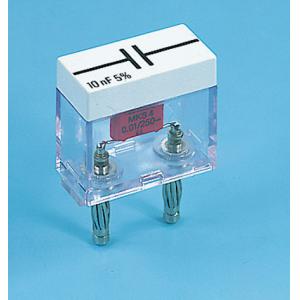

1 578 31 Condensateur 0,1 µF, STE 2/19

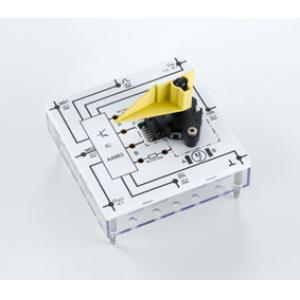

1 582 641 Moteur pas à pas hybride, STE 8/100/100
2 758 208 Convertisseur DC/DC, STE 4/50/100

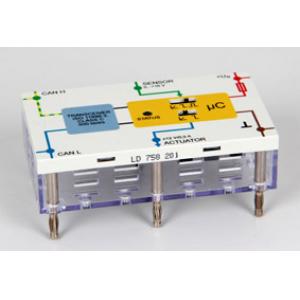

2 758 201 ** Nud bus CAN, STE 6/50/100
1 590 821 * Bobine à 250 spires, STE 2/50

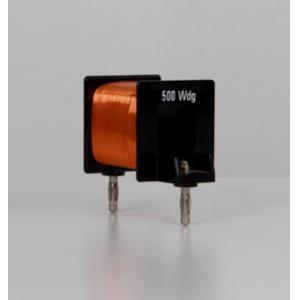

1 590 83 * Bobine à 500 spires STE 2/50

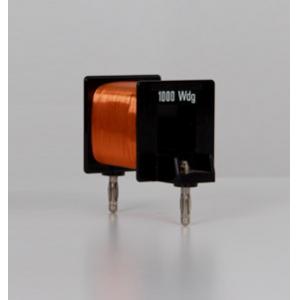

1 590 84 * Bobine à 1000 spires STE 2/50

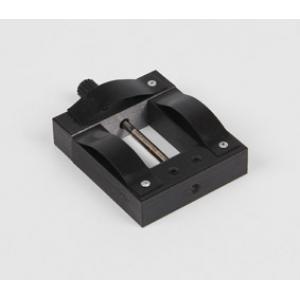

1 593 21 * Noyau de transformateur, décomposable

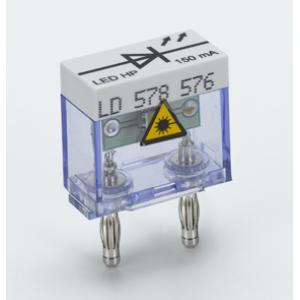

1 578 576 ** Diode électroluminescente de forte puissance blanche, STE 2/19
1 578 48 ** Diode électroluminescente rouge, STE 2/19
1 578 47 ** Diode électroluminescente jaune, STE 2/19
1 579 361 ** Modèle de moteur pas à pas STE
1 579 09 ** Support CI 16 broches, STE 4/50
3 579 13 ** Interrupteur à bascule STE 2/19

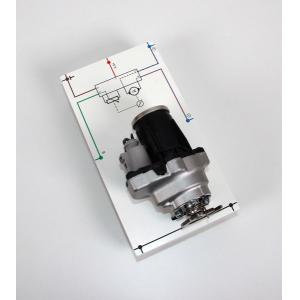

1 758 2101 ** Vanne AGR, STE 6/100/200
Instruments de mesure
1 524 013SKFZ ** Sensor-CASSY 2 Starter, automobile
1 524 220 ** CASSY Lab 2
1 524 0431 ** Adaptateur 30 A

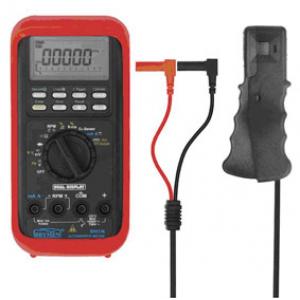

1 738 985 ** Multimètre d'atelier automobile
1 739 007 ** Analyseur de bus de données USB
1 739 837 Jeu de 2 adaptateurs de sonde d'oscilloscope 4 mm
Accessoires

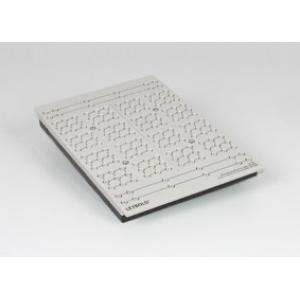

3 726 501 ** Plaque à réseau prise de sécurité , 297 mm x 200 mm

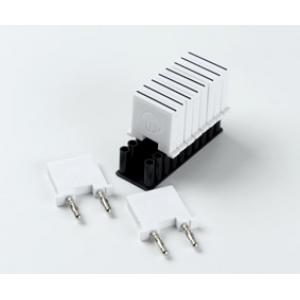

7 501 48 Cavalier STE 2/19, jeu de 10
1 738 027 Alimentation numérique 1 16 V/40 A
1 688 131 * Câble de réseau UK

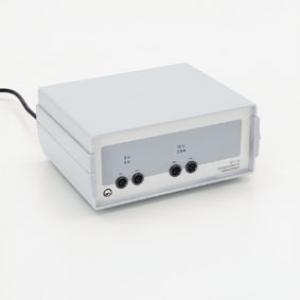

1 521 210 Transformateur 6/12 V, 30 W
1 505 22ET5 Ampoules (gaz rare)12 V/6 W, E10, jeu de 5

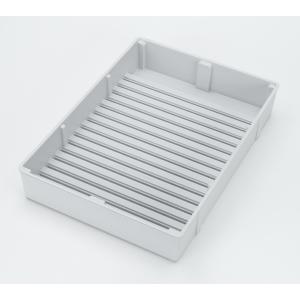

1 650 67 Plateau S33, STE
1 501 532 Câble de connexion, 19 A, jeu de 30

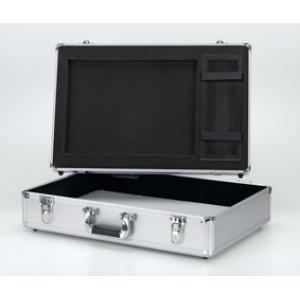

1 727 585 * Valise universelle STE
1 778 810 LIT-digital: Bases de l'électricité(on)ique automobile
1 775 002EN LIT-print: Les actionneurs en automobile, anglais
Les articles marqués d'un ** sont obligatoires.
Les articles marqués d'un * ne sont pas indispensables, mais nous les recommandons pour réaliser l'expérience.
