Ref: P6.1.4.3
P6.1.4.3 Détermination de la constante de Planck - Sélection de la longueur d'onde
avec des filtres d'interférences sur le banc d'optique
Durant lexpérience P6.1.4.3, on utilise la méthode du condensateur pour produire la tension inverse U entre la cathode et lanode de la cellule photoélectrique.
Un condensateur est branché entre lanode et la cathode de la cellule photoélectrique.
Il est chargé par le courant anodique et produit ainsi une tension inverse U.
Dès que la tension inverse a atteint la valeur U0, le courant anodique est nul et la charge du condensateur prend fin.
La mesure de U0 se fait sans courant à laide dun amplificateur électromètre.
Remarque : il est également possible en alternative de prélever la tension inverse U de la source de tension continue.
Pour la mesure sensible du courant anodique, il est alors conseillé dutiliser lamplificateur de mesure D (voir P6.1.4.4).
Équipement comprenant :
1 558 77 Cellule photo-électrique pour la détermination de h
1 558 791 Monture pour cellule photo-électrique

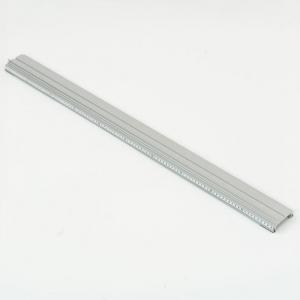

1 460 317 Banc d'optique, profil S1, 0,5 m
1 460 311 Cavalier avec noix 45/65
4 460 3112 Cavalier avec noix 75/65
1 468 41 Support pour filtre interférentiel
1 468 401 Filtre d'interférence, 578 nm
1 468 402 Filtre d'interférence, 546 nm
1 468 403 Filtre d'interférence, 436 nm
1 468 406 Filtre d'interférence, 365 nm
1 460 03 Lentille dans monture f = +100 mm
1 460 26 Diaphragme à iris
1 451 15 Lampe haute pression au mercure, dans boîtier
1 451 195 Alimentation pour lampe haute pression au mercure
1 532 14 Amplificateur électromètre
1 562 791 Adaptateur secteur 12 V CA

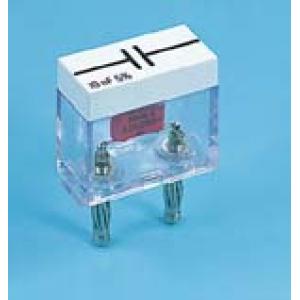

1 578 22 Condensateur 100 pF, STE 2/19
1 579 10 Bouton-poussoir (contacteur), STE 2/19

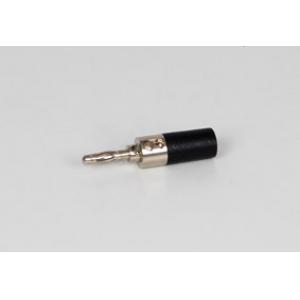

2 590 011 Fiche de fixation
1 531 120 Multimètre LDanalog 20
1 501 10 Raccord droit BNC
1 501 09 Adaptateur BNC/4 mm, unipolaire
1 340 89 Coupleur enfichable 4 mm

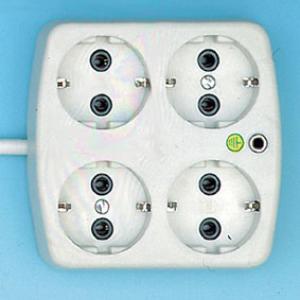

1 502 04 Multiprise
1 500 421 Câble de connexion 19 A, 50 cm, rouge
1 500 422 Câble de connexion 19 A, 50 cm, bleu
2 500 440 Câble d'expérimentation 19 A, 100 cm, jaune/vert
1 468 404 * Filtre d'interférence, 405 nm
Les articles marqués d'un * ne sont pas obligatoires, mais sont recommandés pour la réalisation de l'expérience.
