Ref: P5.8.7.1

P5.8.7.1 Laser à fibre

Dans l'expérience P5.8.7.1, une fibre dopée à l'erbium est utilisée comme milieu actif.
Celle-ci étant connectée à un laser de pompe, on analyse la fluorescence de la fibre dopée à l'erbium.
Avant d'étudier le fonctionnement du laser à 1,5 µm, on mesure la durée de vie de l'état excité.

Afin de former un laser en anneau, on utilise la technologie du multiplexage en longueur d'onde (WDM) pour faire passer la lumière de pompe dans la fibre et fermer la structure en anneau du laser.
L'anneau est ouvert à l'endroit où une fine lame de verre couple une petite fraction des modes laser en sens horaire et anti-horaire vers un détecteur.

Équipement comprenant :
1 474 104 Objectif de focalisation, f = 60 mm

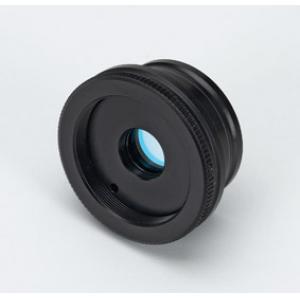

1 474 5308 Filtre passe-bande 1,5 µm

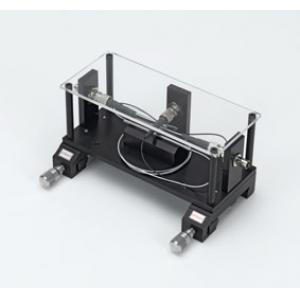

1 474 190 Coupleur à fusion WDM 980/1550 nm

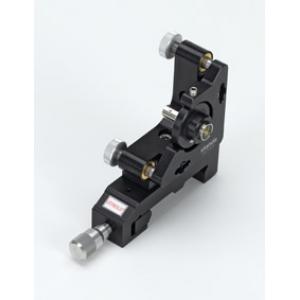

1 474 191 Collimateur pour fibre avec connecteur ST, gauche

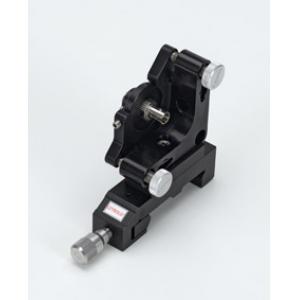

1 474 192 Collimateur pour fibre avec connecteur ST, droite

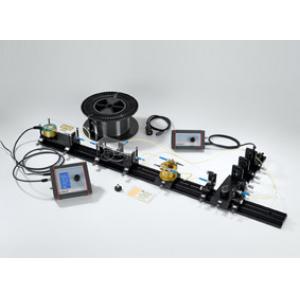

1 474 194 Support pour fibre ST, C25

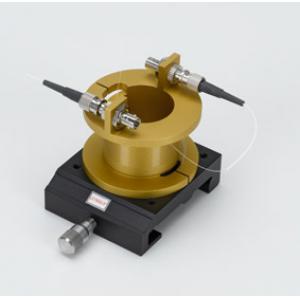

1 474 1898 Fibre dopée erbium 8 m

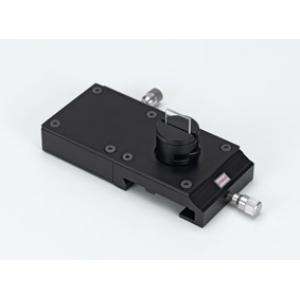

1 474 246 Module de découplage

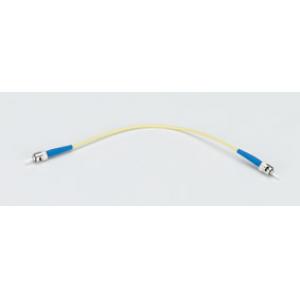

3 474 5296 Câble patch à fibre optique ST/ST, longueur 0,25 m
1 474 5297 Câble patch à fibre optique ST/ST, longueur 1 m
1 474 4025 Carte de conversion infrarouge 800 - 1400 nm
1 474 306 Boîtier de raccordement pour photodétecteur
1 474 108 Photodétecteur Si, PS/2

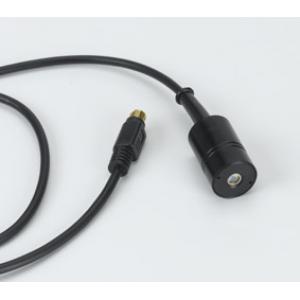

1 474 1084 Photodétecteur InGaAs
1 474 5464 Oscilloscope à mémoire numérique, 100 MHz, à deux canaux
2 501 06 Câble HF, BNC-BNC, 1,5 m
1 474 3021 Appareil de commande pour laser à

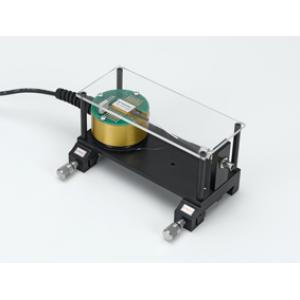

1 474 5426 Module laser à diode 980 nm, connecteur ST
1 474 5442 Rail profilé 500 mm

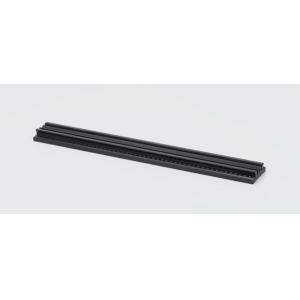

1 474 5444 Rail profilé 1000 mm
1 474 209 Plaque de maintien C25, avec cavalier
2 474 251 Valise de transport et de rangement #01
1 474 7110 LIT-print: Laser à fibre, anglais

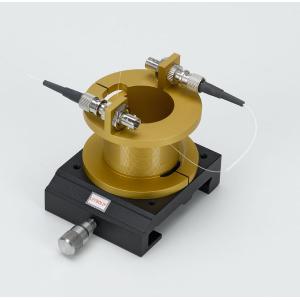

1 474 189 * Fibre dopée erbium 2 m

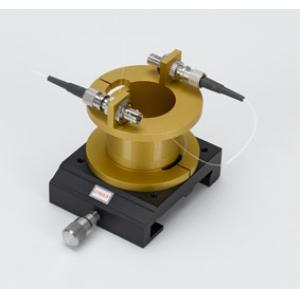

1 474 1894 * Fibre dopée erbium 4 m

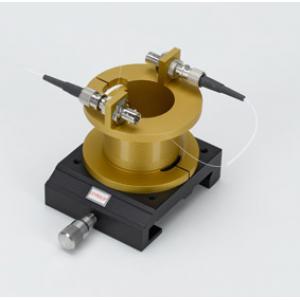

1 474 1896 * Fibre dopée erbium 16 m

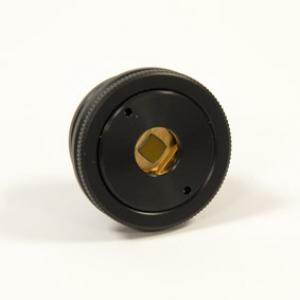

1 474 5278 * Module de blocage de mode passif 1,5 µm

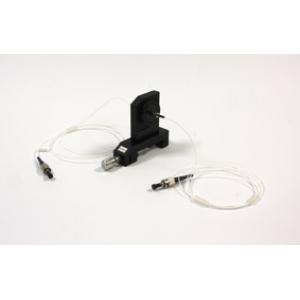

1 474 5279 * Isolateur optique 1,5 µm
2 474 6111 * Lunettes de protection laser 808 et 1064 nm

Les articles marqués d'un * ne sont pas obligatoires, mais sont recommandés pour la réalisation de l'expérience.
