P5.8.5.4 Résonateur Fabry Perot - Fabry Perot en analyseur de mode
Un interféromètre de Fabry Perot est constitué de deux miroirs parallèles qui se font face.
La qualité cristalline de la cavité résonnante ainsi formée varie si la distance qui sépare les miroirs est modifiée d'un multiple de la demi-longueur d'onde.
Le balayage sur la longueur de la cavité crée un spectromètre à haute résolution.
L'expérience P5.8.5.4 présente une cavité Fabry Perot en configuration ouverte.
Un élément piézo-électrique sert de scanner et un laser hélium-néon à deux modes de sonde.
Le spectre du laser hélium-néon est visualisé sur un oscilloscope.
On mesure et on examine aussi les paramètres caractéristiques comme la finesse, l'intervalle spectral libre, la résolution et le contraste.
Des composants additionnels pour l'élargissement du faisceau sont utilisés pour étudier l'effet de la finesse technique.
On recourt par ailleurs à des miroirs additionnel pour montrer la différence entre un dispositif de Fabry Perot de type plan et celui de type confocal.
Équipement comprenant :
1 474 104 Objectif de focalisation, f = 60 mm

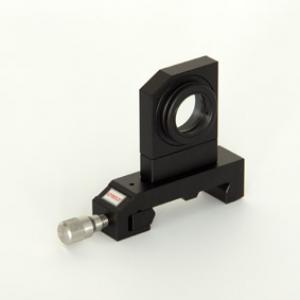

1 474 1404 Lentille f = 150 mm, support C25, plaque de maintien

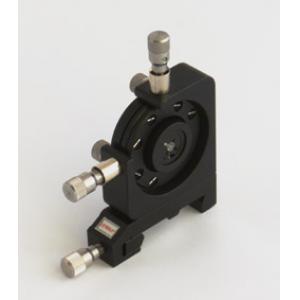

1 474 140 Lentille d'élargissement d'un faisceau dans support ajustable

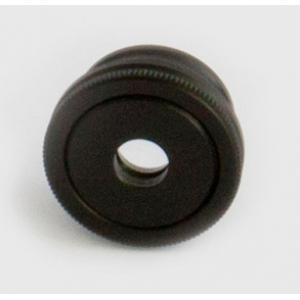

1 474 5213 Doublet achromatique f = 20 mm, monture C25
1 474 5234 Miroir laser, plan, monture M16

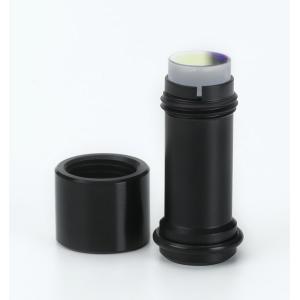

1 474 5235 Miroir laser, R = 75, monture M16
1 474 5236 Miroir laser, R = 100 mm, monture M16
1 474 5237 Miroir laser, plan, monture M12

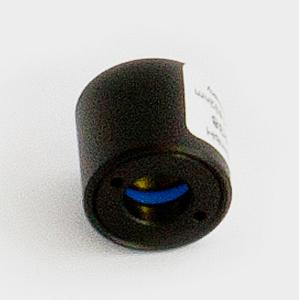

1 474 5238 Miroir laser, R = 75 mm, monture M12
1 474 5239 Miroir laser, R = 100 mm, monture M12
1 474 113 Support ajustable pour miroir laser, gauche

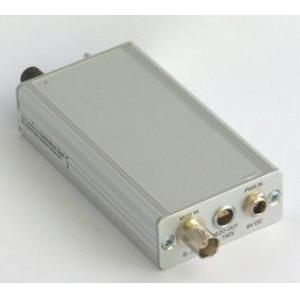

1 474 317 Appareil de commande, piézo

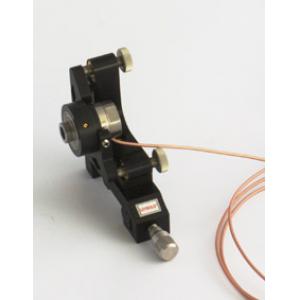

1 474 139 Élément piézoélectrique dans support ajustable
1 522 561 Générateur de fonctions P
2 501 02 Câble HF, 1 m
1 501 091 Raccord en T BNC
1 575 24 Câble blindé, BNC/4 mm
1 474 306 Boîtier de raccordement pour photodétecteur
1 474 108 Photodétecteur Si, PS/2
1 474 5464 Oscilloscope à mémoire numérique, 100 MHz, à deux canaux

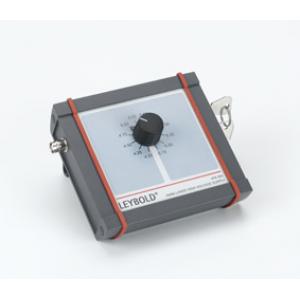

1 474 303 Alimentation haute tension pour laser HeNe, réglable

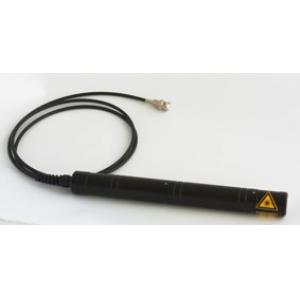

1 474 5421 Laser pilote HeNe Ø 30 mm

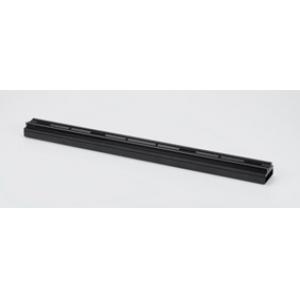

1 474 5445 Rail profilé 1000 mm, base renforcée

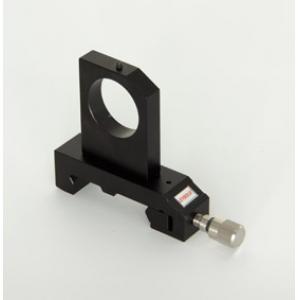

2 474 210 Plaque de maintien C30, avec cavalier
1 474 122 Kit de nettoyage, optique
1 671 9700 Ethanol, absolu, 250 ml [DANGER H225 H319]
2 474 251 Valise de transport et de rangement #01
1 474 7103 LIT-print: Interféromètre de Fabry Pérot, anglais
2 471 828 * Lunettes de réglage pour laser He-Ne
