Ref: P3.1.4.3
P3.1.4.3 Mesure de la force entre une sphère électrisée et une plaque de métal
mesure avec le capteur de force

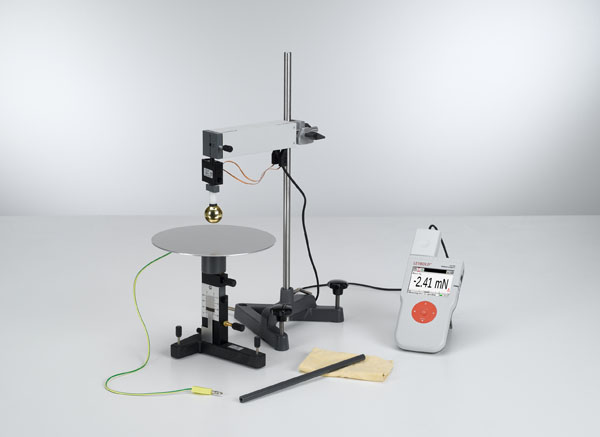

L'expérience P3.1.4.3 consiste à étudier le principe de la charge image de manière expérimentale.
Pour ce faire, on mesure la force dattraction sur une sphère électrisée, placée devant une plaque métallique.
La force correspond à la force dune charge de valeur égale et de signe opposé à une distance double 2d.
Elle est donc donnée par la relation
F = 1/4ðå0 · Q²/(2d)²
On mesure dabord la force pour une charge Q donnée en fonction de la distance d.
On refait ensuite la mesure avec une charge réduite de moitié.
Le but de lexploitation est de confirmer les proportionnalités.
F 1/d² et F Q²
Équipement comprenant :
1 516 37 Électrostatique avec la balance électrodynamique, accessoires
1 516 31 Support à hauteur variable
1 524 005W2 Mobile-CASSY 2 WLAN
1 524 060 Capteur de forces S, ±1 N
1 314 265 Support de boucle conductrice
1 541 00 Bâtonnets de friction, PVC et plexiglas
1 541 22 Peau de cuir
1 300 02 Pied en V, petit
1 300 42 Tige 47 cm, 12 mm Ø
1 301 01 Noix Leybold
1 500 440 Câble d'expérimentation 19 A, 100 cm, jaune/vert
