Ref: P3.1.4.2
P3.1.4.2 Electromètre absolu de Kirchhoff: mesure de la force entre les plaques électrisées
d'un condensateur - mesure avec le capteur de force
Dans l'expérience P3.1.4.2 on monte un électromètre absolu de Kirchhoff pour mesurer la force
F = 1/2 · å0 · U2/d2 · A
avec å0 = 8,85 · 10¹² As/Vm (constante de champ électrique)
entre les plaques électrisées dun condensateur.
La mesure seffectue pour une surface A donnée, en fonction de lécartement des plaques d et de la tension U.
Le but de lexploitation est de confirmer les proportionnalités
F 1/d² et F U²
et de déterminer la constante de champ électrique å0.
Équipement comprenant :

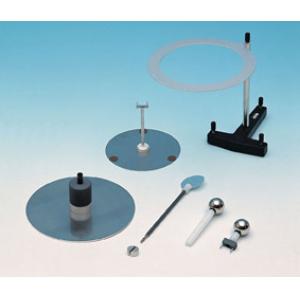

1 516 37 Électrostatique avec la balance électrodynamique, accessoires
1 516 31 Support à hauteur variable
1 524 005W2 Mobile-CASSY 2 WLAN
1 524 060 Capteur de forces S, ±1 N
1 314 265 Support de boucle conductrice
1 521 70 Alimentation haute tension 10 kV
1 300 02 Pied en V, petit
1 300 42 Tige 47 cm, 12 mm Ø
1 301 01 Noix Leybold
1 500 98 Douilles d'adaptation de sécurité, noires (6)
1 500 610 Câble de connexion de sécurité, 25 cm, jaune/vert
1 500 620 Câble de connexion de sécurité 50 cm, jaune/vert
2 500 622 Câble de connexion de sécurité 50 cm, bleu
