Ref: P1.5.1.3
P1.5.1.3 Oscillation d'un pendule composé et détermination de l'accélération de la pesanteur
Mesure avec capteur de rotation
Dans l'expérience P1.5.1.3 on étudie l'oscillation d'un pendule à tige qui représente un pendule de physique simple.

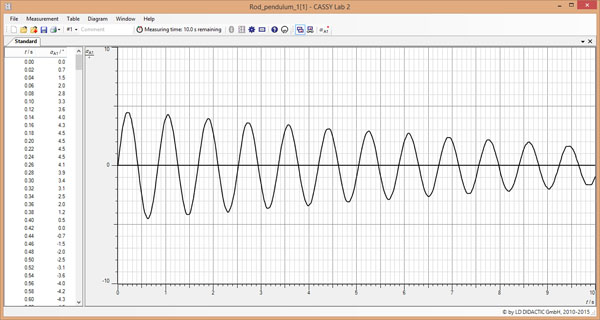

L'oscillation du pendule en fonction du temps est saisie par le capteur de rotation S.
On compare l'angle á(t), la vitesse ù(t) et l'accélération a(t).
De plus, on détermine la longueur du pendule réduite en fonction de la période de l'oscillation T.
L'expérience se consacre à l'étude de la période d'oscillation T en fonction de l'amplitude A d'une oscillation.
L'oscillation d'un pendule est approximativement harmonique pour des déviations petites et la période d'oscillation est indépendante de l'amplitude.
Cette approximation n'est pas valable pour des déviations grandes, la période d'oscillation augmente avec l'augmentation de l'amplitude.
Au cours de l'expérience on utilise le pendule à tige comme pendule réversible pour déterminer l'accélération de la pesanteur.
Le pendule est monté sur deux points d'appui opposés et mis en oscillation.
On modifie la période d'oscillation à l'aide de deux masses coulissantes.
Lorsque le pendule est correctement ajusté, il oscille autour des deux portées avec la même période d'oscillation T.
La longueur du pendule réduite lr correspond à la distance des deux portées et permet une détermination très précise.
L'accélération de la pesanteur est calculée de la longueur du pendule et la période d'oscillations.
Équipement comprenant :
1 346 20 Pendule composé
1 524 005W2 Mobile-CASSY 2 WLAN
1 524 082 Capteur de rotation S
2 301 21 Embase multifonctionnelle MF
1 301 26 Tige 25 cm, 10 mm Ø
