Le cours COM4LAB « Composants électroniques II » est le deuxième cours sur les composants électroniques actifs qui ont un effet d'amplification ou permettent des fonctions de commande.
On recourt à des types de transistors particuliers et à des semi-conducteurs du secteur de l'électronique de puissance.
Une des principales applications, la commande par découpage de phase, est étudiée à l'exemple du thyristor et du triac.
Ce cours qui vise aussi à s'entraîner à l'utilisation du générateur de fonctions, de l'oscilloscope et des multimètres se compose de 14 chapitres.
Durée totale : jusqu'à 5 heures
Cible
Le cours peut être utilisé dans le processus de formation pour les professions suivantes, entre autres :
- electronicien/ne de l'information
- electronicien/ne de systèmes
Objectifs d'apprentissage
Les élèves doivent :
- connaître la constitution, la fonction et l'utilisation de transistors à effet de champ, de transistors MOS à effet de champ (MOSFET), de transistors bipolaires à grille isolée (IGBT), de diacs, de thyristors et de triacs et
- savoir relever les caractéristiques de ces composants actifs avec l'oscilloscope.
Sujets d'étude
Les sujets suivants sont traités dans ce cours :
- Transistor à effet de champ
caractéristique de transmission du FET à jonction famille de caractéristiques de sortie du FET à jonction le FET à jonction comme interrupteur

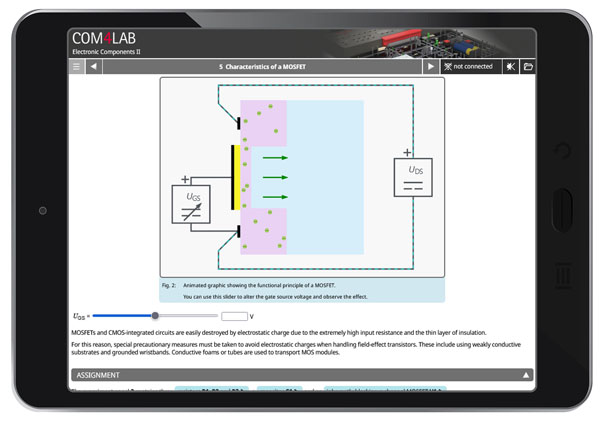

- MOSFET
caractéristiques le MOSFET comme interrupteur
- IGBT
caractéristiques l'IGBT comme interrupteur
- Diac
- Thyristor
caractéristique le thyristor dans un circuit à courant continu commande par découpage de phase avec thyristor
- Triac
caractéristique commande par découpage de phase avec triac
Connaissances préalables
Les élèves doivent disposer de connaissances préalables dans les domaines de la technique du courant continu et alternatif ainsi que de la mesure de grandeurs électriques pour travailler avec ce cours et bien l'assimiler.
Ils sont par ailleurs supposés maîtriser quelques formules simples.
Équipement comprenant :

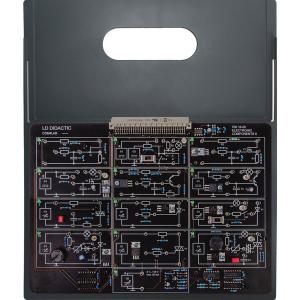

1 70016-00 Carte COM4LAB : Composants électroniques II
1 70016-20 Cours COM4LAB : Composants électroniques II
1 70000-00 Unité centrale COM4LAB
Accessoires
1 70000-11 Chargeur USB-C 45 W prise EU (type C)
0 Alternative : chargeur USB-C avec prise UK ou prise US
1 70000-22 Jeu COM4LAB de 24 câbles de sécurité, 2 mm
Complément nécessaire
0 PC, tablette ou smartphone avec un navigateur usuel
