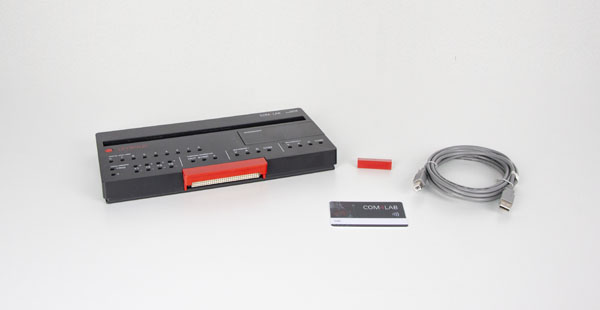

Ref: 70000-00
Unité centrale - MASTER UNIT COM4LAB
2 multimètres, générateur de fonctions intégrés, oscilloscope. analyseur numérique, alimentations
En tant que station de base universelle, elle assure le fonctionnement et l'alimentation électrique des cartes d'expérimentation COM4LAB.
Mais elle peut aussi servir de laboratoire de mesure autonome.
Pour l'acquisition des données et la commande des fonctions intégrées, l'unité centrale peut être simultanément reliée à jusqu'à quatre terminaux numériques (PC, tablette ou smartphone).
L'unité centrale se monte et se démonte rapidement, elle est en outre facile à mettre en service.
Son design clair et structuré permet une utilisation simple et intuitive.
Caractéristiques techniques:
Dimensions
·295 x 154 × 30 mm
Instruments de mesure intégrés
·Deux multimètres numériques :
Tension : CC/CA 2 V | 20 V
Courant : CC/CA 20 mA | 200 mA | 2 A
Résistance : 2 kÙ | 20 kÙ | 200 kÙ | 2 MÙ
Calibration automatique (fonction autorange) pour toutes les gammes de mesure
-Générateur de fonctions numérique :
Formes des courbes (sinus, carré, triangle) stockées numériquement avec rapport cyclique réglable, et tension continue
Gamme de fréquence : 0,5 Hz à 100 kHz, et CC
Sortie SYNC : fréquence d'horloge TTL 0,5 Hz à 100 kHz
Tension de sortie : max. ±10 V, (0 à 20 V)
Courant de sortie : max. ±250 mA
·Oscilloscope numérique à 4 voies :
4 entrées différentielles
Taux d'échantillonnage : 1 MS/s par voie
Bande passante : 200 kHz
Profondeur de mémoire : 1 KS par voie
Résolution : 12 bits par voie
Base de temps de 10 ìs/Div à 500 ms/Div
Gammes de mesure de 10 mV/Div à 10 V/Div
Déclenchement CH1 CH4 et EXT (par rapport à la masse), 4095 valeurs, front montant/descendant
·Analyseur logique 8 bits :
8+1 entrées numériques
Tension d'entrée compatible TTL
Taux d'échantillonnage : 200 Hz à 2 MHz
Profondeur de mémoire : 9 bits x 2k
Déclenchement sur une combinaison quelconque des états des entrées
Autres caractéristiques :
·Alimentation électrique :
15 V/3 A
USB-C

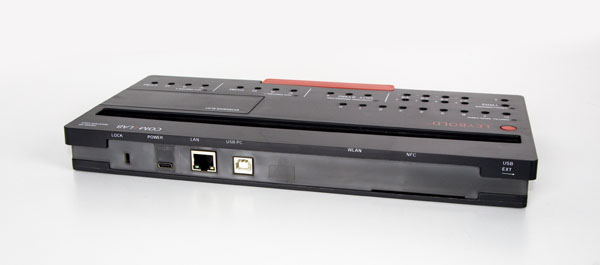

·Interfaces :
WiFi
Ethernet 100 Mbits RJ45
USB
·Extensions :
Slot d'extension
Port USB (type A)
·NFC, ou communication sans contact
·Bandeau lumineux et LEDs pour l'affichage de l'état
·Verrou de sécurité pour la fixation de la carte d'expérimentation
Protection antivol (port pour verrou Kensington)
Contenu livré :
· Câble USB
- Carte NFC
Ref: 70012-00 Carte COM4LAB Technique du courant continu II pour unité centrale 70000-00 Nécessite le Cours interactif multimédia COM4LAB réf. 70012-20
Ref: 70012-20 Cours interactif multimédia COM4LAB Technique du courant continu II Nécessite la carte COM4LAB : Technique du courant continu II réf. 70012-00
Ref: 70013-00 Carte COM4LAB Technique du courant alternatif I pour unité centrale 70000-00 Nécessite le Cours interactif multimédia COM4LAB réf. 70013-20
Ref: 70013-20 Cours interactif multimédia COM4LAB Technique du courant alternatif I Nécessite la carte COM4LAB : Technique du courant alternatif I réf: 70013-00
Ref: 70014-00 Carte COM4LAB Technique du courant alternatif II pour unité centrale 70000-00 Nécessite le Cours interactif multimédia COM4LAB réf. 70014-20
Ref: 70014-20 Cours interactif multimédia COM4LAB Technique du courant alternatif II Nécessite la carte COM4LAB Technique du courant alternatif II réf: 70014-20
Ref: 70015-00 Carte COM4LAB Composants électroniques I pour unité centrale 70000-00 Nécessite le Cours interactif multimédia COM4LAB réf. 70015-20
Ref: 70015-20 Cours interactif multimédia COM4LAB Composants électroniques I Nécessite la carte COM4LAB Composants électroniques I réf. 70015-00
Ref: 70016-00 Carte COM4LAB Composants électroniques II pour unité centrale 70000-00 Nécessite le Cours interactif multimédia COM4LAB réf. 70016-20
Ref: 70016-20 Cours interactif multimédia COM4LAB Composants électroniques II Nécessite la carte COM4LAB Composants électroniques II réf. 70016-00
Ref: 70017-00 Carte COM4LAB Technique numérique I pour unité centrale 70000-00 Nécessite le Cours interactif multimédia COM4LAB réf. 70017-20
Ref: 70017-20 Cours interactif multimédia COM4LAB Technique numérique I Nécessite la carte COM4LAB Technique numérique I réf: 70017-00
Ref: 70018-00 Carte COM4LAB Technique numérique II pour unité centrale 70000-00 Nécessite le Cours interactif multimédia COM4LAB réf. 70018-20
Ref: 70018-20 Cours interactif multimédia COM4LAB Technique numérique II Nécessite la carte COM4LAB Technique numérique II réf. 70018-00
Ref: 7002401 Cours COM3LAB : Technique du courant triphasé Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)

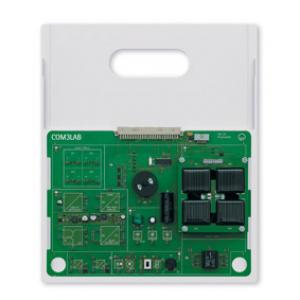

Ref: 7005301 Cours COM3LAB : Photovoltaïque Carte électronique pour unité centrale 70000USB ou 700020+ Logiciel (Cours interactif multimedia)
