Ref: EWTSCS-LC2030
LC2030 Système de régulation de niveau, débit pour API ou régulateur externe
Entrées sorties par douilles 4 mm, 0...10V pour tension analogique, 24 V pour TOR
Riched20 10.0.19041\viewkind4\uc1

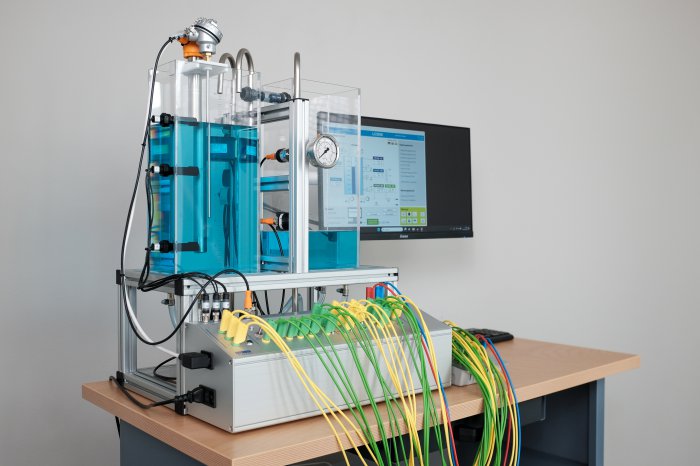

d\fs16\lang1036 Partie opérative pour la formation en contrôle et régulation.

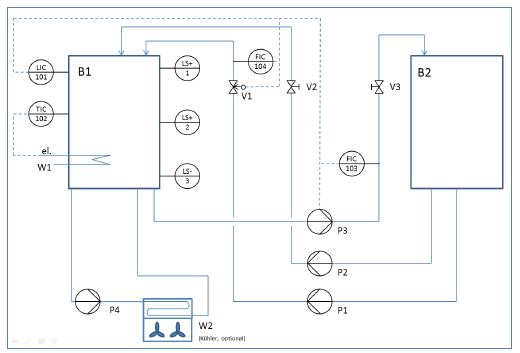

6x boucles de régulation sont possibles (avec des options complémentaires, à commander avec le LC2030)
- Niveau avec pompe à débit réglable LC2030

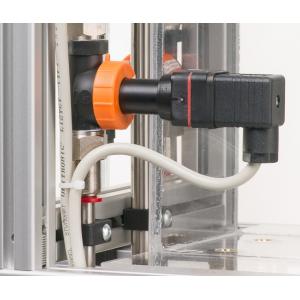

- Débit avec pompe à débit réglable LC2030 avec option LC2030-FP

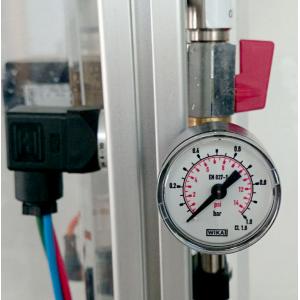

- Pression avec pompe à débit réglable LC2030 avec option LC2030-PC

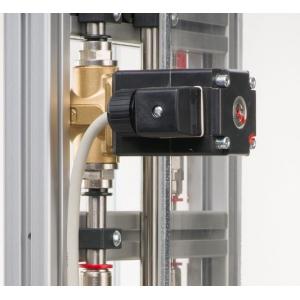

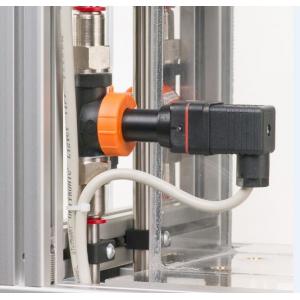

- Niveau avec électrovanne proportionnelle LC2030 avec option LC2030-V
- Débit avec électrovanne promotionnelle LC2030 avec option LC2030-FV + LC2030-V

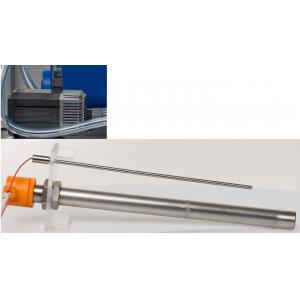

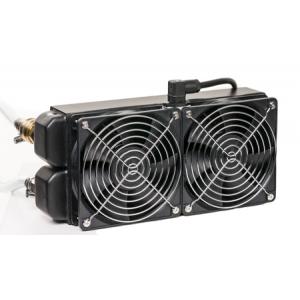

- Température LC2030 avec option LC2030-C + LC2030-OT
Pour les TP d'automatismes (contrôle-commande) vous avez à disposition:
4x pompes, 3x interrupteurs à flotteur, 3x interrupteurs, 2x boutons poussoir et 3x lampes (rouge, jaune, vert).
Avec le logiciel de contrôle de processus LC2030-Training et le module d'entrés-sorties (en option) vous pouvez:
- Étudier chaque circuit de commande avec des régulateurs standard (P, I, PI, PID, hystérésis) et les modifier librement.
- Enregistrer les réponses transitoires pour chaque boucle de régulation et les exploiter graphiquement.
- Développer vos propres commandes à l'aide d'un GRAFCET ou des schémas logiques et les tester sur le système.

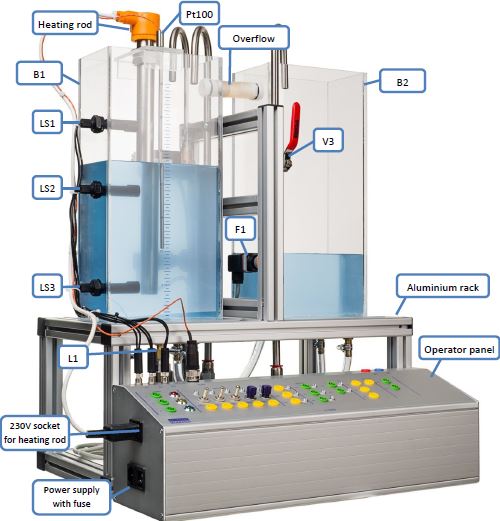

Caractéristiques techniques:

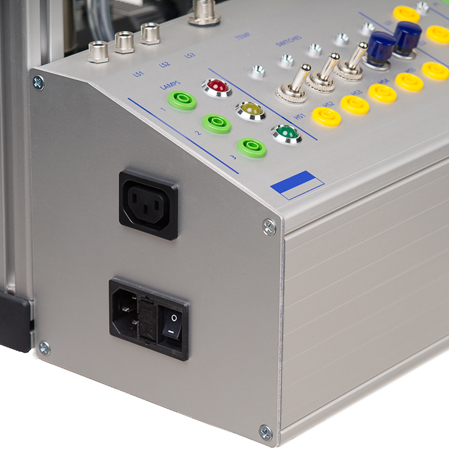

1x cadre avec pupitre de commande avec entrées-Sorties,
2x réservoirs en verre acrylique 110 x 180 x 400 (P x L x H, en mm), environ 8 l

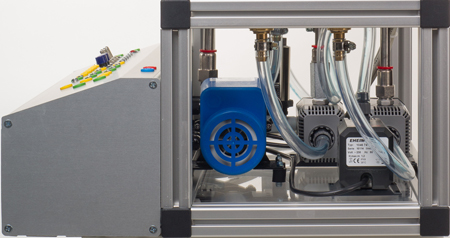

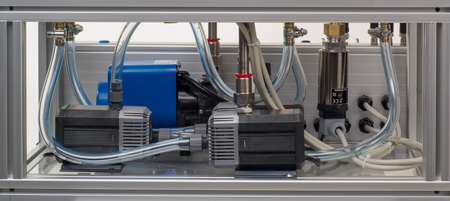

2x pompe, pompe centrifuge, max. Débit 270 l / h
2x vannes manuelles pour régler la Débit

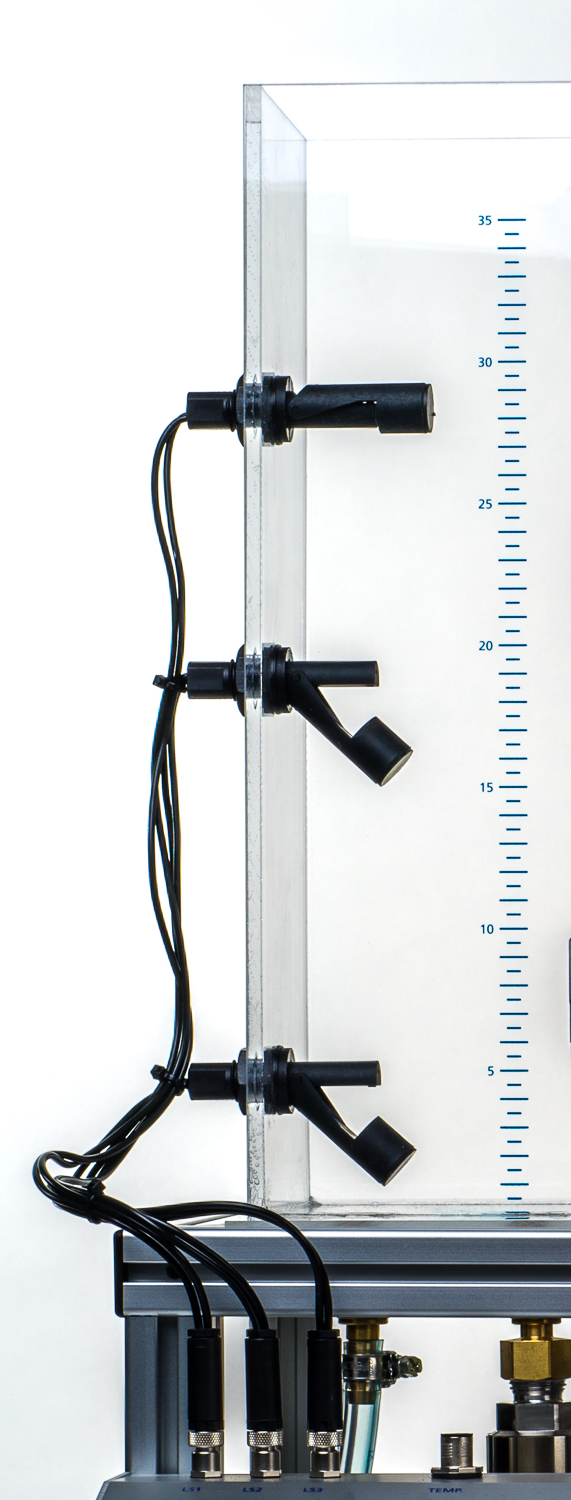

3x interrupteurs à flotteur pour information du niveau
6x raccord rapide pour le raccordement de la pompe
1x raccord rapide avec tuyau pour Vider le réservoir
1x voyant de contrôle vert
1x Voyant de contrôle jaune
1x voyant de défaut rouge
3x interrupteurs de commande
2x boutons de commande
1x pompe à débit variable alimenter par un convertisseur (0-10 V), max. Débit 230 l / h,
1x convertisseur de fréquence pour commande de la pompe
1x capteur de pression pour Mesure de niveau (2-10V)

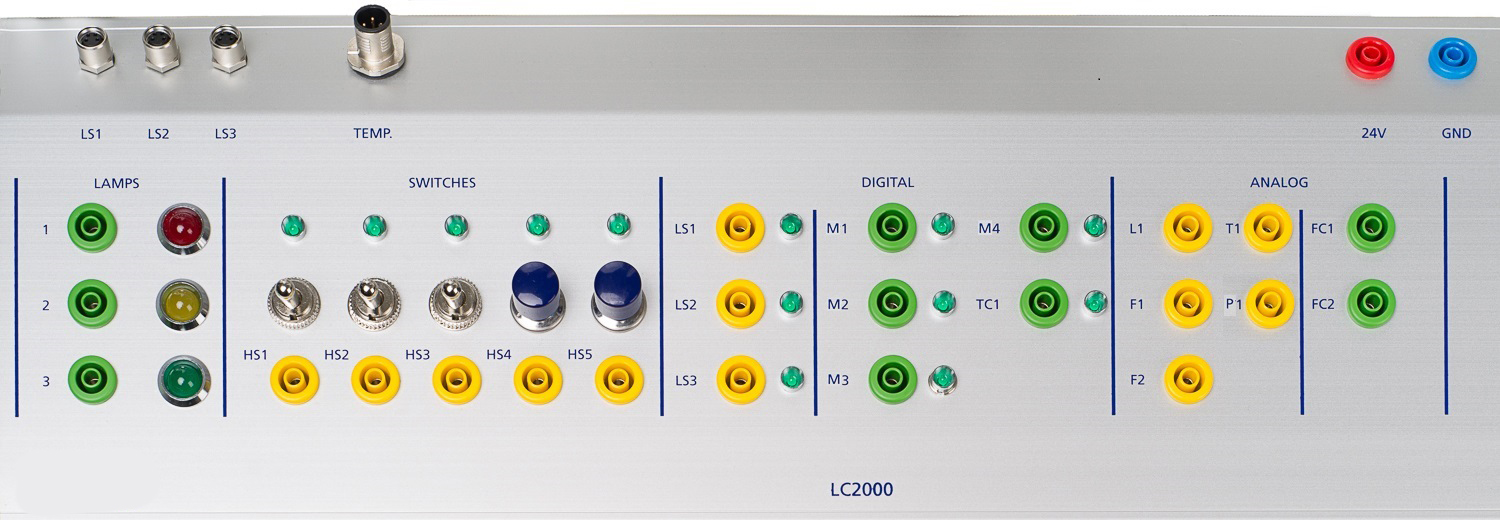

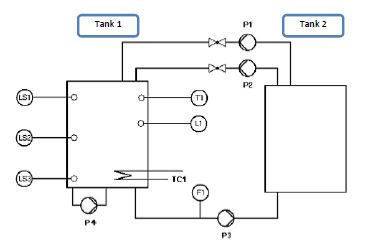

Entrées Sorties vue coté partie opérative (sur douilles 4 mm de sécurité)
Entrés analogiques: x2, 0...10V
FC1: Pompe
FC2: Electrovanne proportionnelle (si option)
Sortie analogiques: x5, 0...10V
L1: Niveau
F1: Débit (si option)
F2: Débit (si option)
T1: Température (si option)
P1: Pression (si option)
Entrée numériques: 8x, 24V
M1: Pompe
M2: Pompe
M3: Pompe
M4: Pompe (si option pour régulation température)
TC1: Résistance de chauffage (si option)
LS1: Lampe 1
LS2: Lampe 2
LS3: Lampe 3
Sortie Numériques: 8x, 24V
LS1: Niveau 1
LS2: Niveau 2
LS3: Niveau 3
HS1 Interrupteur 1
HS2: Interrupteur 2
HS3: Interrupteur 3
HS4: Bouton poussoir 1
HS5: Bouton poussoir 1
Dimensions: 520x720x450 mm (Largeur x Hauteur x Profondeur)
Poids: 26 kg
