Ref: EWTGUWP300.20
WP 300.20 système d'acquisition USB, 2 capteurs, logiciels pour machine d'essais WP 300 (Réf. 020.30
Cette acquisition de données est un complément à la machine d'essai universelle WP 300.
Elle supporte des essais de traction, des essais de compression, des essais de dureté Brinell, des essais de cisaillement et la détermination du module d'élasticité pendant l'essai de flexion.
Le système de mesure consiste d'un capteur de pression pour la mesure des forces, d'un potentiomètre linéaire pour la mesure de déplacement et d'un amplificateur de mesure avec connexion USB pour le raccord au PC.

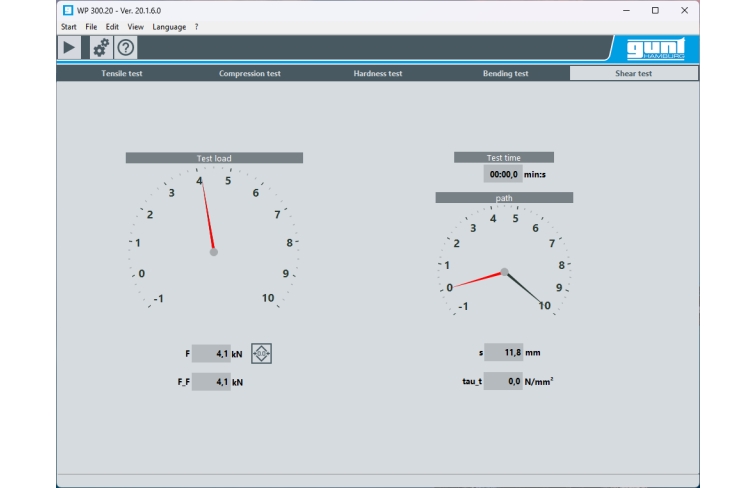

Les valeurs mesurées sont évaluées dans le logiciel.

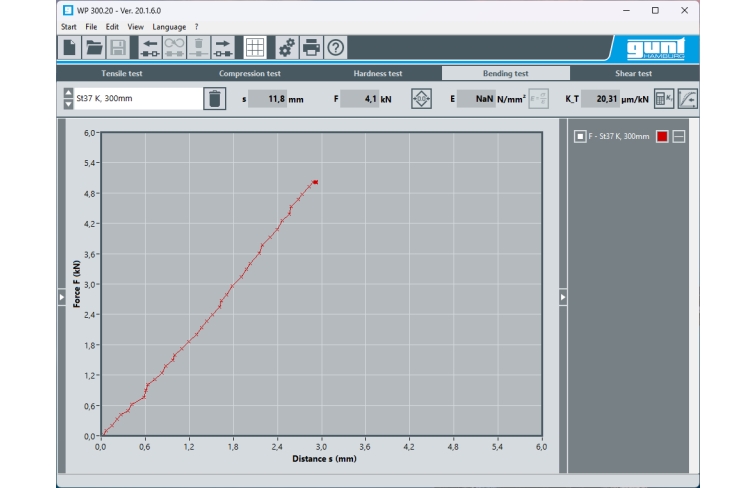

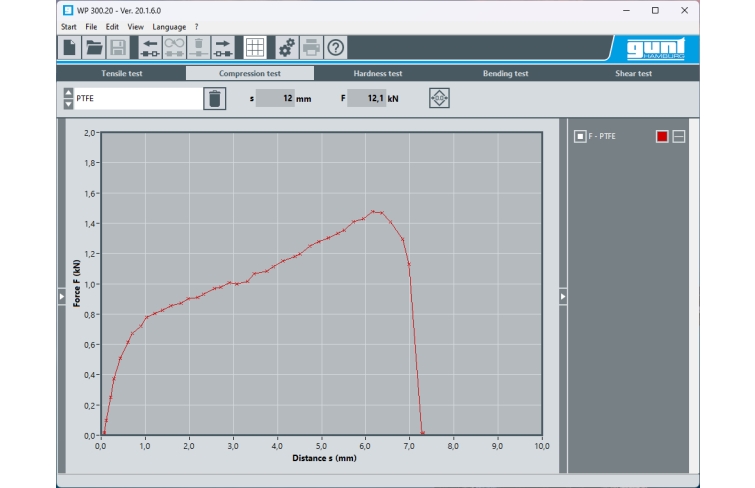

Des diagrammes peuvent être enregistrés, mémorisés et imprimés.
En plus il est possible d'imprimer des protocoles d'essai complets selon DIN pour les essais de traction et de compression.
J'usqu'à dix diagrammes force-allongement peuvent être visualées simultanément.
Les diagrammes contrainte-déformation sont affichés en temps réel.
Elle supporte des essais de traction, des essais de compression, des essais de dureté Brinell, des essais de cisaillement et la détermination du module d'élasticité pendant l'essai de flexion.
Le système de mesure consiste d'un capteur de pression pour la mesure des forces, d'un potentiomètre linéaire pour la mesure de déplacement et d'un amplificateur de mesure avec connexion USB pour le raccord au PC.
Les valeurs mesurées sont évaluées dans le logiciel.
Des diagrammes peuvent être enregistrés, mémorisés et imprimés.
En plus il est possible d'imprimer des protocoles d'essai complets selon DIN pour les essais de traction et de compression.
J'usqu'à dix diagrammes force-allongement peuvent être visualées simultanément.
Les diagrammes contrainte-déformation sont affichés en temps réel.
Contenu didactique / Essais
- essais supportés: essais de traction, essais de compression, essais de dureté Brinell, détermination du module d'élasticité pendant l'essai de flexion, essais de cisaillement
- enregistrement de diagrammes force-allongement ou de diagrammes contrainte-déformation
- des protocoles d'essai complets selon DIN (essais de traction et de compression)
- préparation, visualisation et mémorisation des données
Les grandes lignes
- Acquisition électronique des données et évaluation dans le cadre des essais sur matériaux
- essais supportés: essais de traction, essais de compression, essais de dureté Brinell, détermination du module d'élasticité pendant l'essai de flexion, essais de cisaillement
- enregistrement de diagrammes force-allongement ou de diagrammes contrainte-déformation
- des protocoles d'essai complets selon DIN (essais de traction et de compression)
- préparation, visualisation et mémorisation des données
Les grandes lignes
- Acquisition électronique des données et évaluation dans le cadre des essais sur matériaux
Caractéristiques techniques
Capteur de pression pour la mesure des forces
- 0...100bar
Capteur de déplacement
- 0...50mm
Amplificateur de mesure avec raccordement USB
- entrée: 0...5V
- résolution: 12bits
Capteur de pression pour la mesure des forces
- 0...100bar
Capteur de déplacement
- 0...50mm
Amplificateur de mesure avec raccordement USB
- entrée: 0...5V
- résolution: 12bits
Informations logistiques
Dimensions et poids
Lxlxh: 225x200x75mm (amplificateur de mesure)
Poids: env. 5kg
Necessaire au fonctionnement
PC avec Windows
Liste de livraison
1 CD avec logiciel GUNT, 1 capteur de pression, 1 capteur de déplacement, 1 amplificateur de mesure, 1 câble USB, 1 notice
Lxlxh: 225x200x75mm (amplificateur de mesure)
Poids: env. 5kg
Necessaire au fonctionnement
PC avec Windows
Liste de livraison
1 CD avec logiciel GUNT, 1 capteur de pression, 1 capteur de déplacement, 1 amplificateur de mesure, 1 câble USB, 1 notice
Poids: 5 Kg Delai de livraison estimé : 5 semaines
