Ref: EWTGUMT190.01

MT 190.01 Montage acquisition de données pour essais de matériaux (Réf. 051.19001)

Avec interface PC USB et logiciel inclus

Le MT 190.01 est livré sous forme de kit d'assemblage et comprend tous les composants et le matériel requis pour la construction d´ un système professionnel d´ acquisition de données.

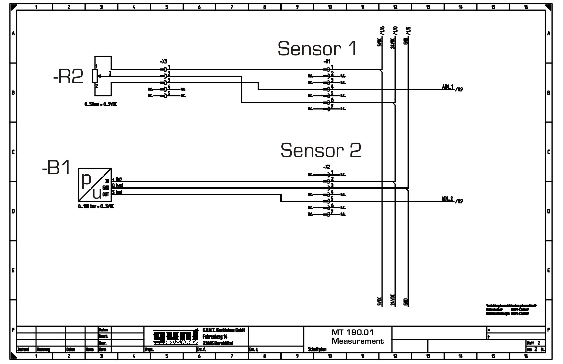

Le montage inclut le montage de base mécanique et le câblage conformément au schéma de câblage.

Tous les outils et accessoires nécessaires à cet effet, ainsi qu´ une documentation didactique très complète, sont inclus dans la liste de livraison.

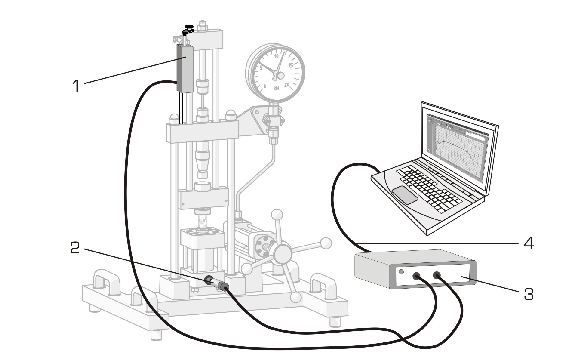

Une fois monté, le système MT 190.01 constitue un véritable système d´ acquisition de données, entièrement fonctionnel, permettant de mesurer les modifications de pression (forces) et de longueur.

Ces valeurs sont exploitées sur un PC à l´ aide du logiciel d´ interprétation.

Le système d´ acquisition de données étend sensiblement les possibilités du projet de montage MT 190.

Les deux projets forment ensemble une machine d´ essai de matériaux moderne avec acquisition de données, convenant à un grand nombre d´ essais.

À l'aide du MT190.01, les étudiants ou élèves peuvent apprendre à travailler dans le cadre d´ un projet complexe.

Il est ici question de la planification, de la réalisation et de la vérification des procédures de montage, mise en service et réparation.



Contenu didactique / Essais


- principes de base de l´ acquisition de données: familiarisation avec les capteurs, systèmes électroniques d´ acquisition et d´édition des valeurs de mesure, interface, logiciel

- lecture et compréhension de documents techniques

- planification et exécution d´étapes et de procédures de montage

- mise en service et contrôle d´ un système d´ acquisition de données après son montage

- intégration système: raccordement de la machine d´ essai de matériaux au système d´ acquisition de données

- avec le système MT 190

-- enregistrement de diagrammes force-allongement ou de diagrammes contrainte-déformation

-- traitement, représentation et sauvegarde des données

-- édition des diagrammes sur imprimante



Les grandes lignes

- kit d´ assemblage interdisciplinaire et touchant à de nombreux domaines d'apprentissage de la mécanique et de l´électronique

- système d´ acquisition de données entièrement fonctionnel pour une machine d´ essai de matériaux avec connexion USB et logiciel



Caractéristiques techniques

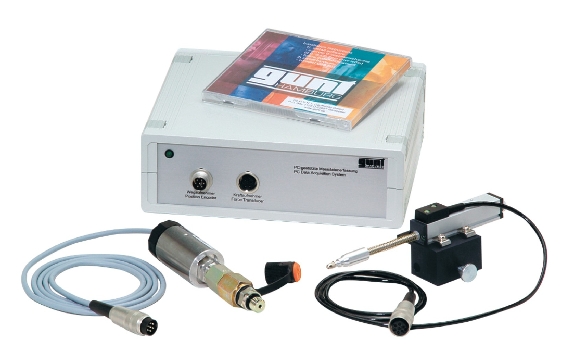

Capteur de pression pour la mesure de la force

- 0...100bar



Capteur de déplacement

- 0...50mm



Amplificateur de mesure avec connexion USB

- entrée: 0...5V

- résolution: 12bit



230V, 50Hz, 1 phase



Informations logistiques
Dimensions et poids

Lxlxh: 225x200x75mm (amplificateur)

Poids: env. 5kg



Necessaire au fonctionnement Liste de livraison.

Une fois monté, le système MT 190.01 constitue un véritable système d´ acquisition de données, entièrement fonctionnel, permettant de mesurer les modifications de pression (forces) et de longueur.

Ces valeurs sont exploitées sur un PC à l´ aide du logiciel d´ interprétation.

Le système d´ acquisition de données étend sensiblement les possibilités du projet de montage MT 190.

Les deux projets forment ensemble une machine d´ essai de matériaux moderne avec acquisition de données, convenant à un grand nombre d´ essais.

À l'aide du MT190.01, les étudiants ou élèves peuvent apprendre à travailler dans le cadre d´ un projet complexe.

Il est ici question de la planification, de la réalisation et de la vérification des procédures de montage, mise en service et réparation.



Contenu didactique / Essais

- principes de base de l´ acquisition de données: familiarisation avec les capteurs, systèmes électroniques d´ acquisition et d´édition des valeurs de mesure, interface, logiciel

- lecture et compréhension de documents techniques

- planification et exécution d´étapes et de procédures de montage

- mise en service et contrôle d´ un système d´ acquisition de données après son montage

- intégration système: raccordement de la machine d´ essai de matériaux au système d´ acquisition de données

- avec le système MT 190

-- enregistrement de diagrammes force-allongement ou de diagrammes contrainte-déformation

-- traitement, représentation et sauvegarde des données

-- édition des diagrammes sur imprimante



Les grandes lignes

- kit d´ assemblage interdisciplinaire et touchant à de nombreux domaines d'apprentissage de la mécanique et de l´électronique

- système d´ acquisition de données entièrement fonctionnel pour une machine d´ essai de matériaux avec connexion USB et logiciel



Les caracteristiques techniques

Capteur de pression pour la mesure de la force

- 0...100bar



Capteur de déplacement

- 0...50mm



Amplificateur de mesure avec connexion USB

- entrée: 0...5V

- résolution: 12bit



230V, 50Hz, 1 phase



Dimensions et poids

Lxlxh: 225x200x75mm (amplificateur)

Poids: env. 5kg



Necessaire au fonctionnement

PC avec Windows



Liste de livraison

1 kit

1 jeu d´ outils

1 jeu d´ accessoires

1 CD avec logiciel GUNT + câble USB

1 documentation didactique incluant: la description technique du système, la liste et les dessins complets des pièces détachées, le schéma de câblage,la description des procédures d´ entretien et de réparation, des propositions d´ exercices



Poids: 5 Kg
