Ref: EWTGUWL460
WL 460 Transfert de chaleur par rayonnement (Réf. 060.46000)
Avec interface PC USB et logiciel inclus
Le rayonnement thermique fait partie des trois formes principales du transfert de chaleur.
Dans le cas du rayonnement, le transfert de chaleur se fait par le biais dondes électromagnétiques.
À la différence de la conduction thermique et de la convection, le rayonnement thermique peut aussi se propager dans le vide.
Le rayonnement thermique nest pas lié à la matière.
Le WL 460 offre des essais de base permettant un enseignement ciblé sur le thème du transfert de chaleur par rayonnement.

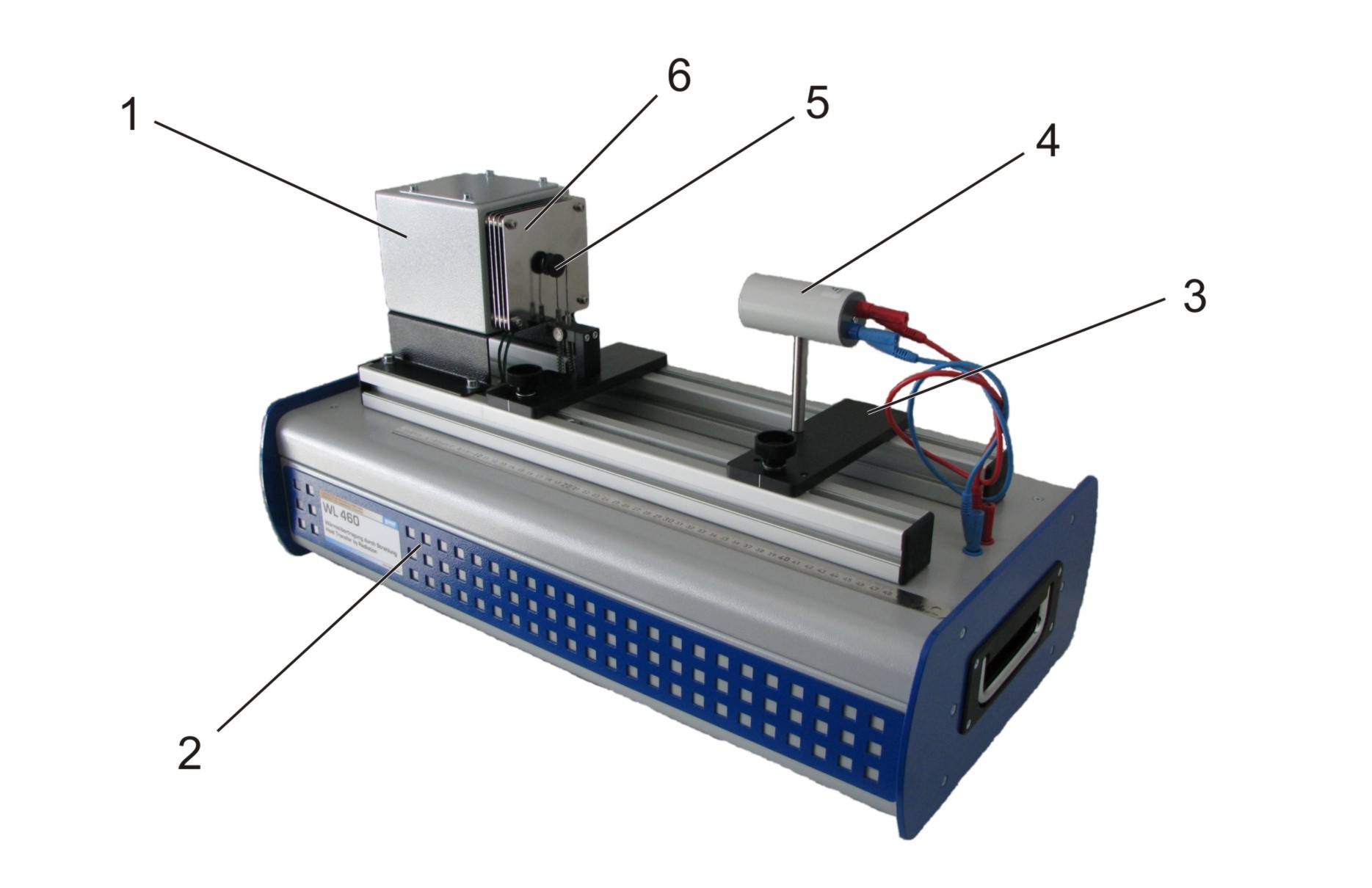

Une éprouvette en métal chauffée par un faisceau de lumière concentré constitue le cde lappareil dessai.
Le faisceau de lumière concentré est généré par une lampe halogène réglable en continu et un réflecteur parabolique.
Le réflecteur concentre le faisceau de lumière dans un foyer.
Léprouvette est positionnée sur un thermocouple placé dans le foyer.
Le rayonnement thermique dissipé par léprouvette est mesuré par une thermopile.
Afin de pouvoir mesurer le rayonnement à différentes distances, la thermopile est montée sur un rail mobile.
Des éprouvettes avec des surfaces différentes sont à disposition.
Des composants adaptés de manière optimale assurent le chauffage rapide et des mesures de faible niveau de perturbation.
La technique de mesure assistée par microprocesseur est bien protégée à lintérieur du boîtier.

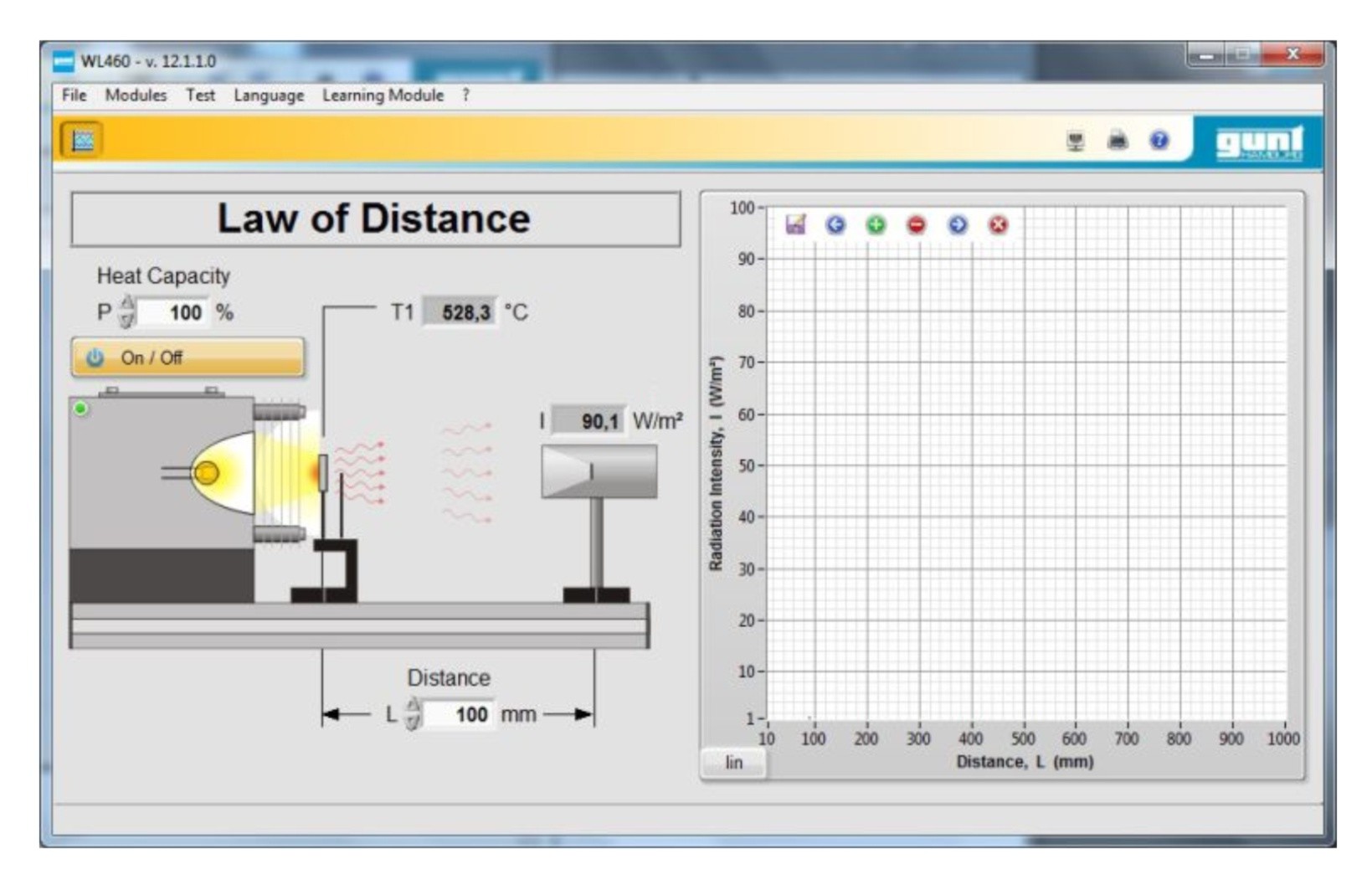

Le logiciel GUNT se compose dun logiciel pour la commande de linstallation et lacquisition de données, et dun logiciel dapprentissage.
Le logiciel dapprentissage contribue dans une grande mesure à la compréhension des principes de base théoriques par des textes explicatifs et des illustrations.
Avec laide dun système auteur, le professeur peut créer dautres exercices.
La commande et lutilisation de lappareil dessai seffectuent par lintermédiaire dun PC (non inclus) connecté par une interface USB.
Un nombre quelconque de postes de travail équipés du logiciel GUNT peut être utilisé pour lobservation et lévaluation des essais via une connexion LAN/WLAN en utilisant une seule licence.
Dans le cas du rayonnement, le transfert de chaleur se fait par le biais dondes électromagnétiques.
À la différence de la conduction thermique et de la convection, le rayonnement thermique peut aussi se propager dans le vide.
Le rayonnement thermique nest pas lié à la matière.
Le WL 460 offre des essais de base permettant un enseignement ciblé sur le thème du transfert de chaleur par rayonnement.
Une éprouvette en métal chauffée par un faisceau de lumière concentré constitue le cde lappareil dessai.
Le faisceau de lumière concentré est généré par une lampe halogène réglable en continu et un réflecteur parabolique.
Le réflecteur concentre le faisceau de lumière dans un foyer.
Léprouvette est positionnée sur un thermocouple placé dans le foyer.
Le rayonnement thermique dissipé par léprouvette est mesuré par une thermopile.
Afin de pouvoir mesurer le rayonnement à différentes distances, la thermopile est montée sur un rail mobile.
Des éprouvettes avec des surfaces différentes sont à disposition.
Des composants adaptés de manière optimale assurent le chauffage rapide et des mesures de faible niveau de perturbation.
La technique de mesure assistée par microprocesseur est bien protégée à lintérieur du boîtier.
Le logiciel GUNT se compose dun logiciel pour la commande de linstallation et lacquisition de données, et dun logiciel dapprentissage.
Le logiciel dapprentissage contribue dans une grande mesure à la compréhension des principes de base théoriques par des textes explicatifs et des illustrations.
Avec laide dun système auteur, le professeur peut créer dautres exercices.
La commande et lutilisation de lappareil dessai seffectuent par lintermédiaire dun PC (non inclus) connecté par une interface USB.
Un nombre quelconque de postes de travail équipés du logiciel GUNT peut être utilisé pour lobservation et lévaluation des essais via une connexion LAN/WLAN en utilisant une seule licence.
Contenu didactique / Essais

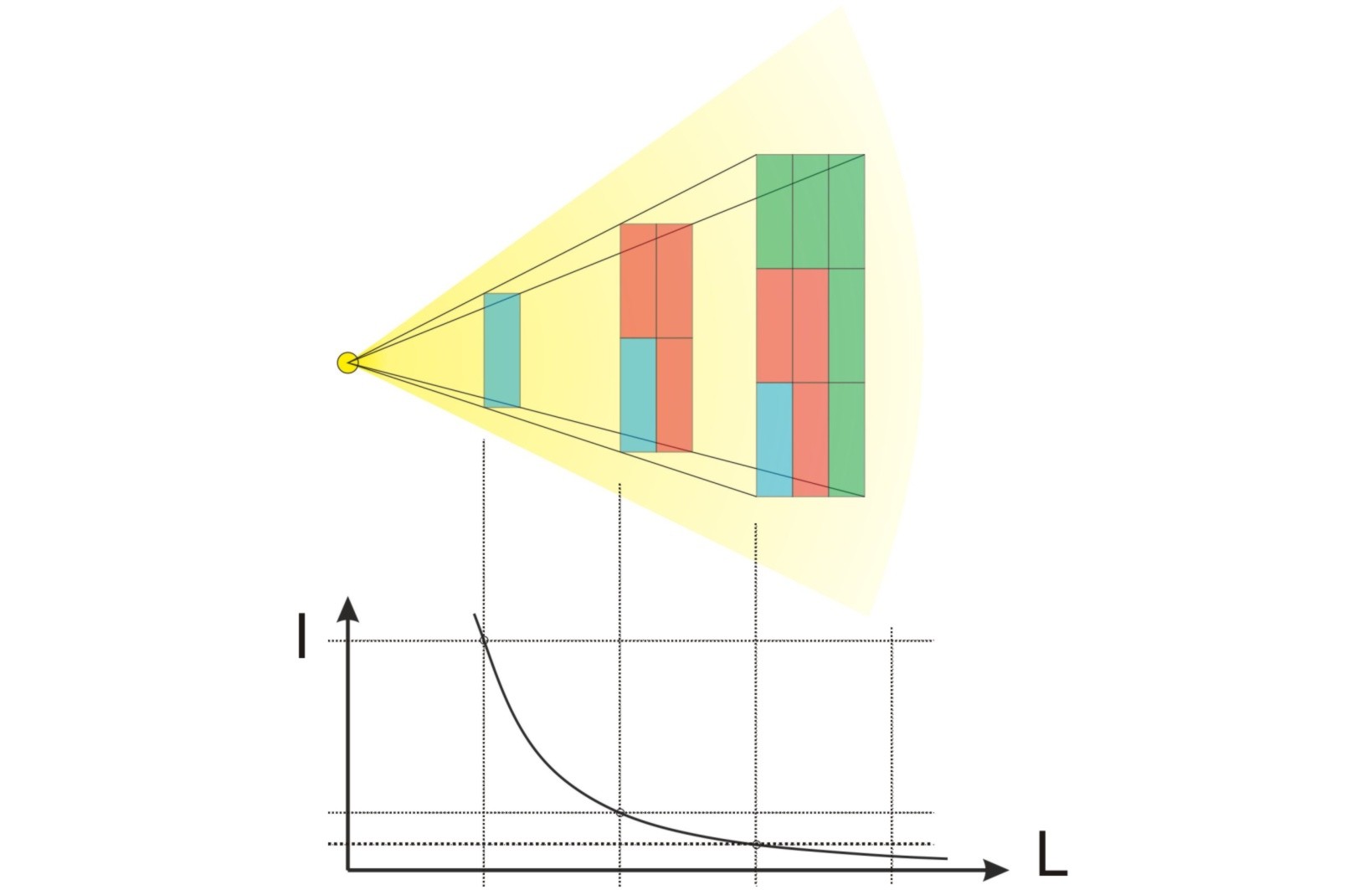

- démonstration de la loi de Lambert
- démonstration de la loi de Stefan-Boltzmann
- démonstration de la loi de Kirchhoff
- étude du comportement non stationnaire
- établissement de bilans de puissance
- génération de diagrammes logarithmiques pour lévaluation
- GUNT-E-Learning
cours multimédia en ligne, qui permet un apprentissage indépendant du temps et du lieu
accès via un navigateur Internet
logiciel dapprentissage avec différents modules dapprentissage
cours sur les principes de base
des cours thématiques détaillés
contrôle par un examen ciblé du contenu didactique
système auteur avec éditeur pour lintégration de son propre contenu local dans le logiciel dapprentissage
- démonstration de la loi de Lambert
- démonstration de la loi de Stefan-Boltzmann
- démonstration de la loi de Kirchhoff
- étude du comportement non stationnaire
- établissement de bilans de puissance
- génération de diagrammes logarithmiques pour lévaluation
- GUNT-E-Learning
cours multimédia en ligne, qui permet un apprentissage indépendant du temps et du lieu
accès via un navigateur Internet
logiciel dapprentissage avec différents modules dapprentissage
cours sur les principes de base
des cours thématiques détaillés
contrôle par un examen ciblé du contenu didactique
système auteur avec éditeur pour lintégration de son propre contenu local dans le logiciel dapprentissage
Techniques > Thermique > Principes de base thermodynamique > Principes de la transmission de chaleur
Poids: 18 Kg Delai de livraison estimé : 5 semaines
