Ref: EWTGUWL362
WL 362 Transfert d'énergie par rayonnement (Réf. 060.36200)
rayonnement lumineux, radiateur thermique, interface PC USB et logiciel inclus
Le rayonnement thermique est un transport dénergie sous leffet de vibrations électromagnétiques sur une plage de longueurs donde définie.
Tout corps dont la température est supérieure à zéro Kelvin émet un rayonnement connu sous le nom de rayonnement de température, ou rayonnement thermique.

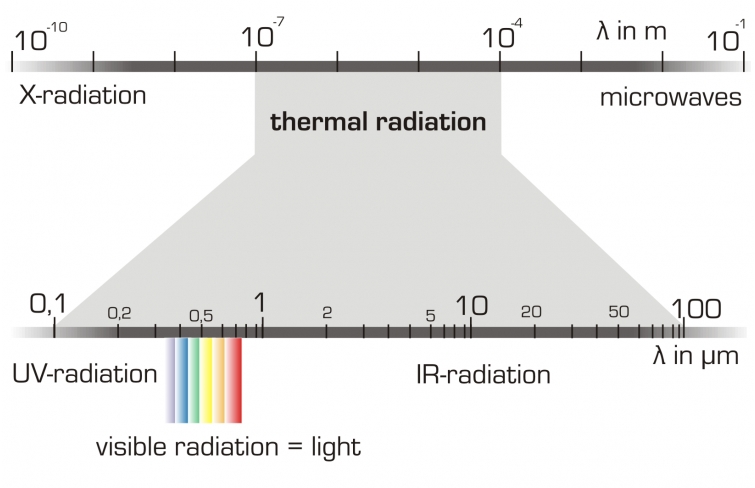

Le rayonnement thermique comprend le rayonnement UV, le rayonnement lumineux et le rayonnement infrarouge.
Le rayonnement lumineux couvre la plage de longueurs donde visible par lil humain.

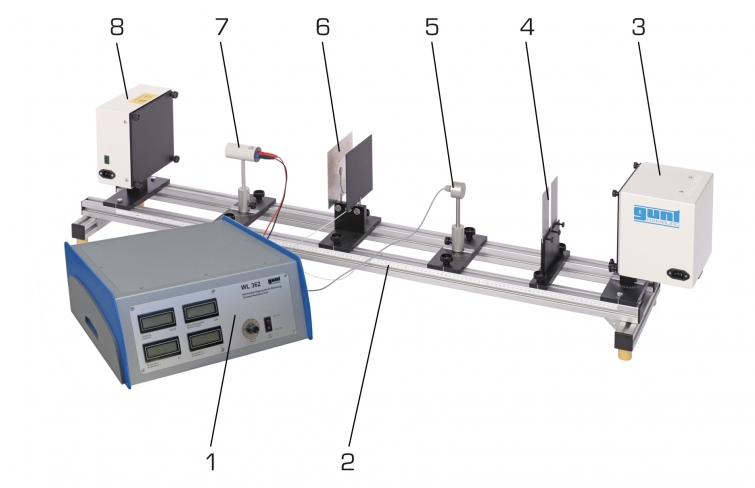

Lappareil dessai WL 362 est équipé de deux sources de rayonnement: un radiateur thermique et un émetteur de lumière.
Le rayonnement thermique est détecté à laide dune thermopile.
Le rayonnement lumineux est enregistré au moyen dun luxmètre avec photodiode.
Différents éléments optiques, tels que des diaphragmes, des plaques dabsorption ou des filtres de couleur, peuvent être installés entre lémetteur et le détecteur.
Tous les composants sont montés sur un banc optique.
La distance entre les éléments optiques est mesurée sur une échelle le long du banc optique.
Le luxmètre, la thermopile et lémetteur de lumière peuvent être tournés pour étudier linfluence de langle dincidence sur lintensité du rayonnement.
Les angles sont lus sur des échelles dangle.
Les éléments optiques peuvent être utilisés pour étudier la réflexion, labsorption et la transmission de différents matériaux, à différentes longueurs donde et températures.
La puissance de rayonnement de chacun des deux émetteurs est ajustable.
Le but de ces essais est de vérifier les lois de loptique: p.ex. la loi du rayonnement de Kirchhoff, la loi de Stefan-Boltzmann, la loi de Lambert sur la distance, la loi de la direction de Lambert.
Les valeurs de mesure sont affichées numériquement sur lamplificateur de mesure.

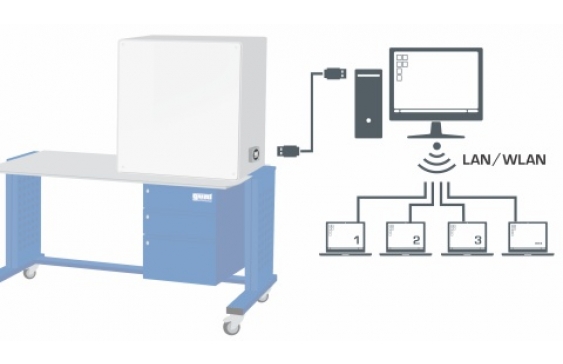

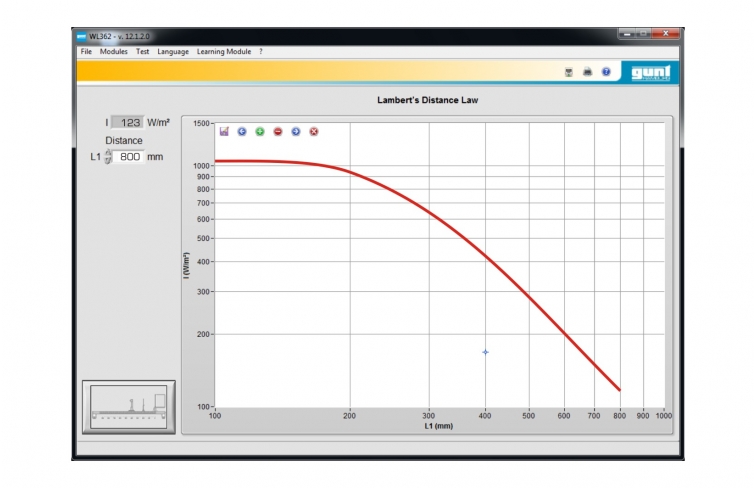

Les valeurs de mesure peuvent être transmises simultanément via USB à un PC afin dy être exploitées à laide du logiciel fourni.
Tout corps dont la température est supérieure à zéro Kelvin émet un rayonnement connu sous le nom de rayonnement de température, ou rayonnement thermique.
Le rayonnement thermique comprend le rayonnement UV, le rayonnement lumineux et le rayonnement infrarouge.
Le rayonnement lumineux couvre la plage de longueurs donde visible par lil humain.
Lappareil dessai WL 362 est équipé de deux sources de rayonnement: un radiateur thermique et un émetteur de lumière.
Le rayonnement thermique est détecté à laide dune thermopile.
Le rayonnement lumineux est enregistré au moyen dun luxmètre avec photodiode.
Différents éléments optiques, tels que des diaphragmes, des plaques dabsorption ou des filtres de couleur, peuvent être installés entre lémetteur et le détecteur.
Tous les composants sont montés sur un banc optique.
La distance entre les éléments optiques est mesurée sur une échelle le long du banc optique.
Le luxmètre, la thermopile et lémetteur de lumière peuvent être tournés pour étudier linfluence de langle dincidence sur lintensité du rayonnement.
Les angles sont lus sur des échelles dangle.
Les éléments optiques peuvent être utilisés pour étudier la réflexion, labsorption et la transmission de différents matériaux, à différentes longueurs donde et températures.
La puissance de rayonnement de chacun des deux émetteurs est ajustable.
Le but de ces essais est de vérifier les lois de loptique: p.ex. la loi du rayonnement de Kirchhoff, la loi de Stefan-Boltzmann, la loi de Lambert sur la distance, la loi de la direction de Lambert.
Les valeurs de mesure sont affichées numériquement sur lamplificateur de mesure.
Les valeurs de mesure peuvent être transmises simultanément via USB à un PC afin dy être exploitées à laide du logiciel fourni.
Contenu didactique / Essais
- loi de la direction de Lambert
- loi de Lambert sur la distance
- loi de Stefan-Boltzmann
- lois de Kirchhoff
absorption de rayonnement
réflexion de rayonnement
émission de rayonnement
Les grandes lignes
- étude du rayonnement thermique et du rayonnement lumineux
- influence de la distance et de langle dincidence
- spectre dessais étendu
Les caractéristiques techniques
Radiateur thermique
- matériau: AlMg3, noir anodisé
- puissance: 400W à 230V, 340W à 120V
- température max. possible: 300°C
- surface de rayonnement, Lxl: 200x200mm
Source de lumière comme émetteur de lumière
- lampe halogène
puissance: 50W
courant déclairage: 1185lm
température de couleur: 2950K
- plage de rotation des deux côtés: 0…90°
- surface lumineuse au choix
diffuseur, Lxl: 193x193mm ou
diaphragme à trou, Ø 25mm
Éléments optiques insérables
- diaphragme à fente
- 3 filtres colorés: rouge, vert, infrarouge
- plaque dabsorption et plaque de réflexion avec thermocouple de type K, vernis noir mat
Plages de mesure
- éclairement: 0…1000 Lux
- température: 2x 0…200°C
- puissance de rayonnement: 0…1000W/m2
230V, 50Hz, 1 phase
- loi de la direction de Lambert
- loi de Lambert sur la distance
- loi de Stefan-Boltzmann
- lois de Kirchhoff
absorption de rayonnement
réflexion de rayonnement
émission de rayonnement
Les grandes lignes
- étude du rayonnement thermique et du rayonnement lumineux
- influence de la distance et de langle dincidence
- spectre dessais étendu
Les caractéristiques techniques
Radiateur thermique
- matériau: AlMg3, noir anodisé
- puissance: 400W à 230V, 340W à 120V
- température max. possible: 300°C
- surface de rayonnement, Lxl: 200x200mm
Source de lumière comme émetteur de lumière
- lampe halogène
puissance: 50W
courant déclairage: 1185lm
température de couleur: 2950K
- plage de rotation des deux côtés: 0…90°
- surface lumineuse au choix
diffuseur, Lxl: 193x193mm ou
diaphragme à trou, Ø 25mm
Éléments optiques insérables
- diaphragme à fente
- 3 filtres colorés: rouge, vert, infrarouge
- plaque dabsorption et plaque de réflexion avec thermocouple de type K, vernis noir mat
Plages de mesure
- éclairement: 0…1000 Lux
- température: 2x 0…200°C
- puissance de rayonnement: 0…1000W/m2
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1460x310x390mm
Lxlxh: 420x400x170mm (amplificateur de mesure)
Poids: env. 27kg
Nécessaire au fonctionnement
PC avec Windows recommandé
Lxlxh: 1460x310x390mm
Lxlxh: 420x400x170mm (amplificateur de mesure)
Poids: env. 27kg
Nécessaire au fonctionnement
PC avec Windows recommandé
Techniques > Thermique > Principes de base thermodynamique > Principes de la transmission de chaleur
Poids: 27 Kg Delai de livraison estimé : 16 semaines
