Ref: EWTGUWL376
WL 376 Conductivité thermique dans les matériaux de construction (Réf. 060.37600)
Mesure de la résistance thermique selon DIN 52612. Avec interface PC USB et logiciel inclus
Cet appareil d'essai permet de réaliser des expériences de conduction thermique stationnaire suivant DIN 52612 dans des matériaux non métalliques tels que le polystyrène, le PMMA, le liège ou le plâtre.

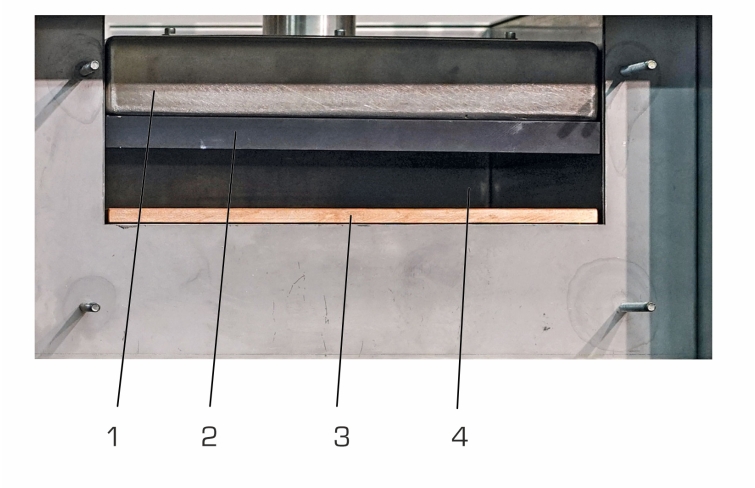

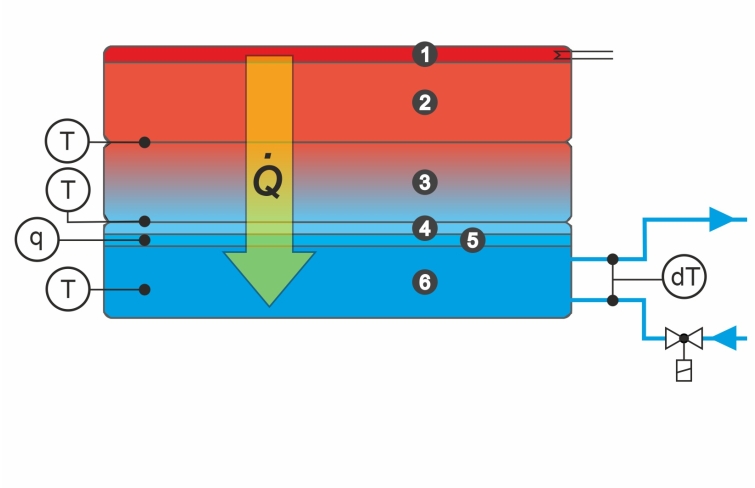

Des échantillons plats sont mis entre une plaque chaude et une plaque refroidie par eau.
Un dispositif de serrage garantit une pression appliquée et un contact thermique reproductible.
Un capteur thermique spécial mesure le flux de chaleur. La régulation est faite par le logiciel fourni.
Les températures de la plaque chaude et de la plaque froide sont ajustées à l'aide des régulateurs logiciel et maintiennent constantes dans des limites étroites.

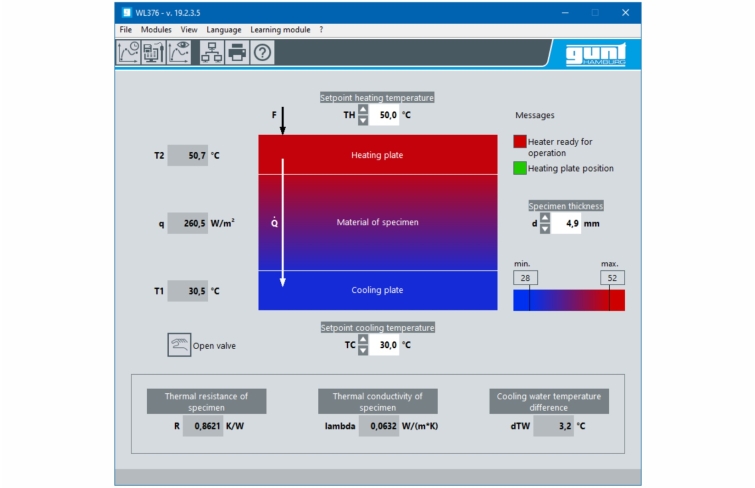

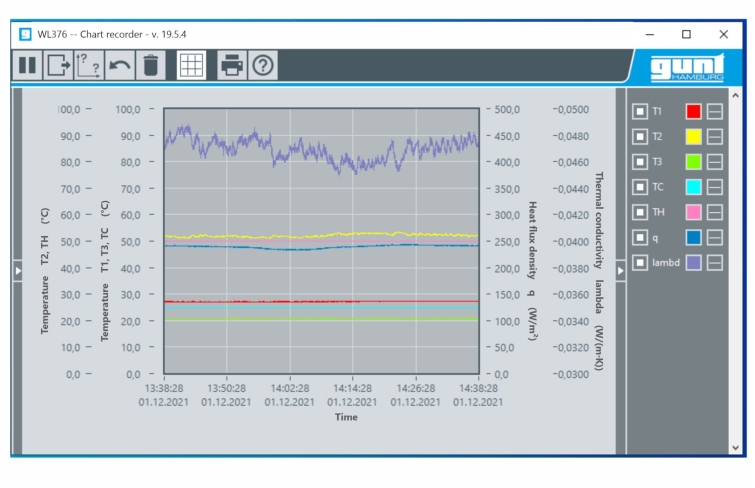

Les valeurs mesurées sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Des échantillons plats sont mis entre une plaque chaude et une plaque refroidie par eau.
Un dispositif de serrage garantit une pression appliquée et un contact thermique reproductible.
Un capteur thermique spécial mesure le flux de chaleur. La régulation est faite par le logiciel fourni.
Les températures de la plaque chaude et de la plaque froide sont ajustées à l'aide des régulateurs logiciel et maintiennent constantes dans des limites étroites.
Les valeurs mesurées sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Contenu didactique / Essais
- détermination de la conductivité thermique Lambda de divers matériaux
- détermination de la résistance thermique
- conductivité thermique Lambda pour le couplage en série de plusieurs échantillons (jusqu'à une épaisseur de 50mm)
Les grandes lignes
- Conduction thermique dans les matériaux de construction non métalliques
- Possibilité d'utiliser des matériaux ou des combinaisons de matériaux jusqu'à une épaisseur de 50mm
Les caractéristiques techniques
Mat chauffant électrique
- puissance: 500W
- température max.: 200°C, limitée jusqu'à 80°C

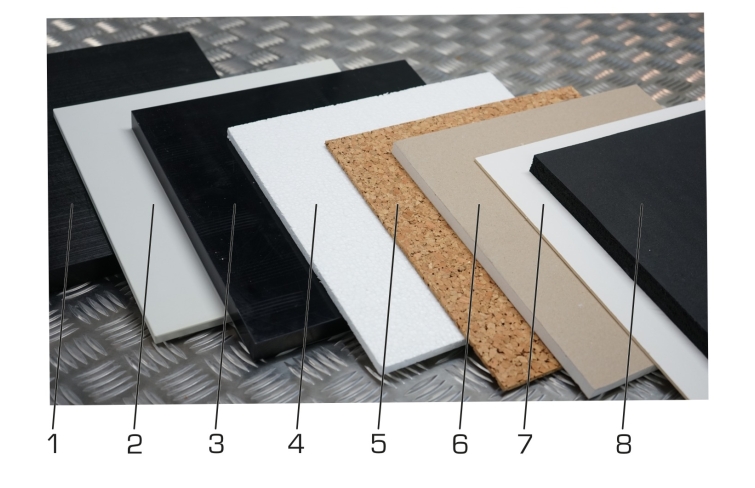

Échantillons
- Lxl: 300x300mm
- épaisseur: jusqu'à 50mm max.
- matérial: Armaflex, carton gris, PMMA, Styropor, PS,
POM, liège, plâtre
Plages de mesure
- température: 3x 0...100°C, 2x 0...200°C
- densité de flux de chaleur: 0...1533W/m²
- détermination de la conductivité thermique Lambda de divers matériaux
- détermination de la résistance thermique
- conductivité thermique Lambda pour le couplage en série de plusieurs échantillons (jusqu'à une épaisseur de 50mm)
Les grandes lignes
- Conduction thermique dans les matériaux de construction non métalliques
- Possibilité d'utiliser des matériaux ou des combinaisons de matériaux jusqu'à une épaisseur de 50mm
Les caractéristiques techniques
Mat chauffant électrique
- puissance: 500W
- température max.: 200°C, limitée jusqu'à 80°C
Échantillons
- Lxl: 300x300mm
- épaisseur: jusqu'à 50mm max.
- matérial: Armaflex, carton gris, PMMA, Styropor, PS,
POM, liège, plâtre
Plages de mesure
- température: 3x 0...100°C, 2x 0...200°C
- densité de flux de chaleur: 0...1533W/m²
Informations logistiques
Dimensions et poids
Lxlxh: 710x440x550mm (appareil d'essai)
Lxlxh: 710x440x200mm (appareil de commande)
Poids: env. 90kg (total)
Necessaire au fonctionnement
230V, 50/60Hz
Raccord d'eau froide, drain
Liste de livraison

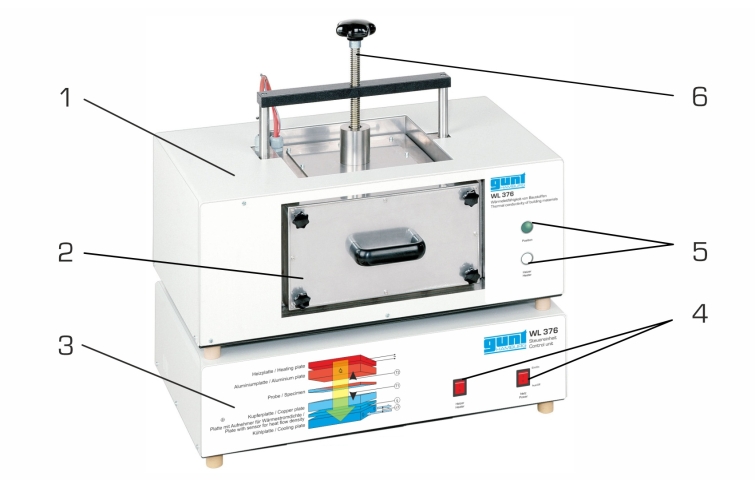

1 appareil d'essai
1 appareil de commande
8 échantillons
2 flexibles
1 CD avec logiciel GUNT + câble USB
1 mode d'emploi
Lxlxh: 710x440x550mm (appareil d'essai)
Lxlxh: 710x440x200mm (appareil de commande)
Poids: env. 90kg (total)
Necessaire au fonctionnement
230V, 50/60Hz
Raccord d'eau froide, drain
Liste de livraison
1 appareil d'essai
1 appareil de commande
8 échantillons
2 flexibles
1 CD avec logiciel GUNT + câble USB
1 mode d'emploi
Techniques > Thermique > Principes de base thermodynamique > Principes de la transmission de chaleur
Techniques > Energie Environnement > Thermique > Éfficacité énergétique en génie du batîment
Poids: 90 Kg Delai de livraison estimé : 16 semaines
